NUM (NYM) 3x6 силовой медный трехжильный кабель с ПВХ изоляцией и промежуточным заполнением 0.66 кВ

Кабель NUM (NYM) 3x6 силовой — это кабельное изделие с медными жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ. Кабель характеризуется наличием внутреннего мелонаполненного заполнителя, обеспечивающего идеальную герметизацию ввода и круглую форму изделия, самозатухающей наружной оболочкой из поливинилхлорида, не распространяющей горение при одиночной прокладке, а также повышенной гибкостью и удобством разделки при монтаже.

Ниже приведена подробная расшифровка маркировки, послойная конструкция, нормативные параметры и основные сферы применения данного кабеля.

Подробная расшифровка маркировки

Обозначение марки NUM (NYM) 3x6 содержит следующие конструктивные и технические сведения:

• N — соответствие конструкции немецкому стандарту VDE 0250 (Normenleitung);
• Y — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката (ПВХ);
• M — оболочка кабеля предназначена для монтажных работ со средней механической нагрузкой (Mantelleitung);
• NUM — торговое наименование кабеля типа NYM отечественного производства с аналогичными техническими свойствами;
• 3 — количество медных токопроводящих жил;
• 6 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).

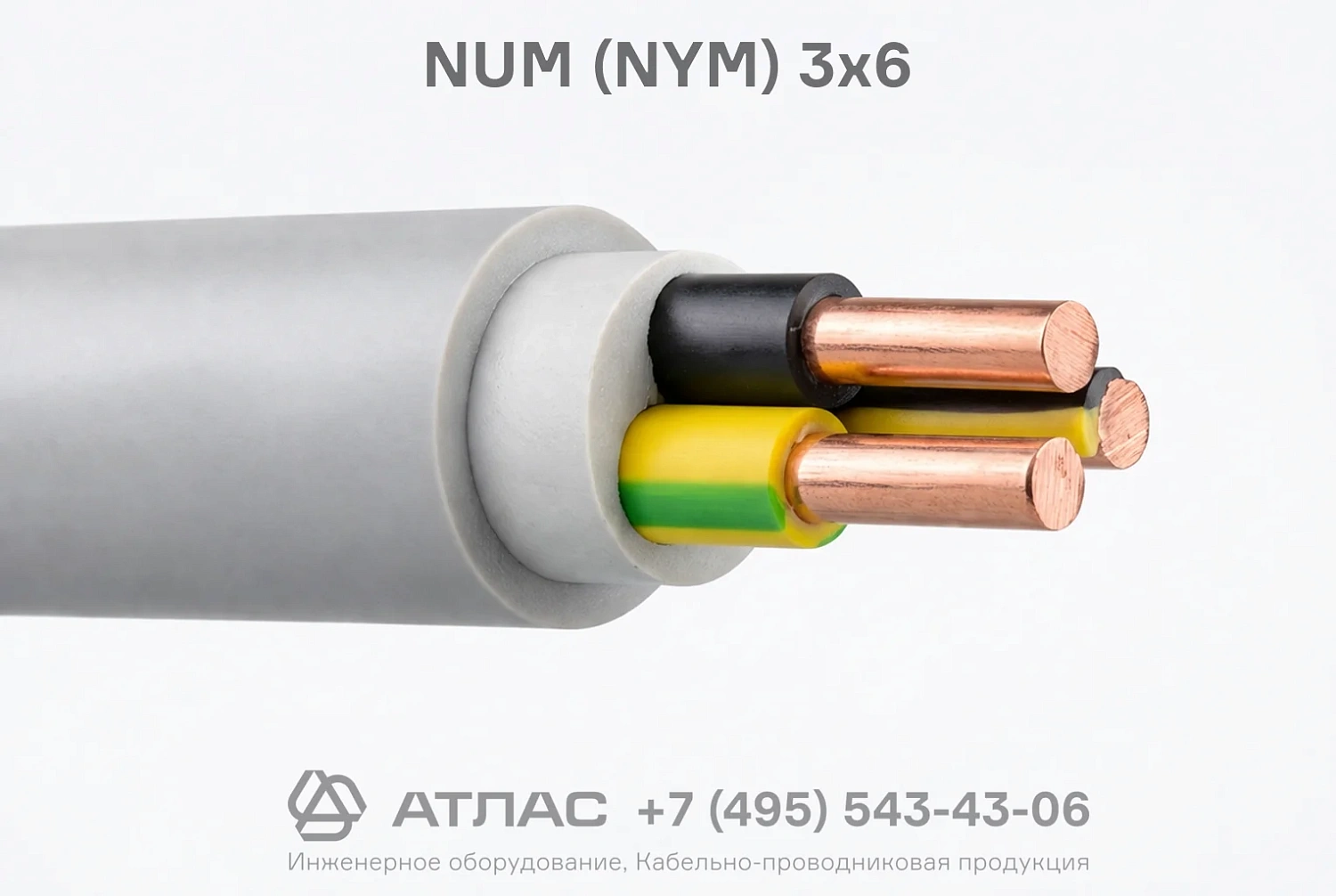

Конструкция кабеля

1. Токопроводящие жилы — круглые медные проводники номинальным сечением 6 мм²;
2. Изоляция — поливинилхлоридный пластикат пониженной пожароопасности с отличительной цветовой маркировкой;
3. Внутреннее заполнение — невулканизированная мелонаполненная резиновая смесь или полимерная композиция, заполняющая промежутки между скрученными жилами и придающая кабелю правильное круглое сечение;
4. Наружная оболочка — поливинилхлоридный пластикат светло-серого цвета, плотно наложенный поверх заполнения с обеспечением лёгкого отделения при разделке.

Основные технические характеристики

Область применения

• Стационарная прокладка силовых и осветительных распределительных сетей внутри жилых, общественных и административных помещений;
• Монтаж электропроводки по деревянным, кирпичным и бетонным поверхностям внутри стен, в пустотах, кабель-каналах и трубах;
• Организация электроснабжения промышленного технологического оборудования, распределительных щитов и силовых шкафов;
• Применение на объектах с требованиями к повышенной плотности и герметичности ввода кабеля в электротехнические аппараты.
