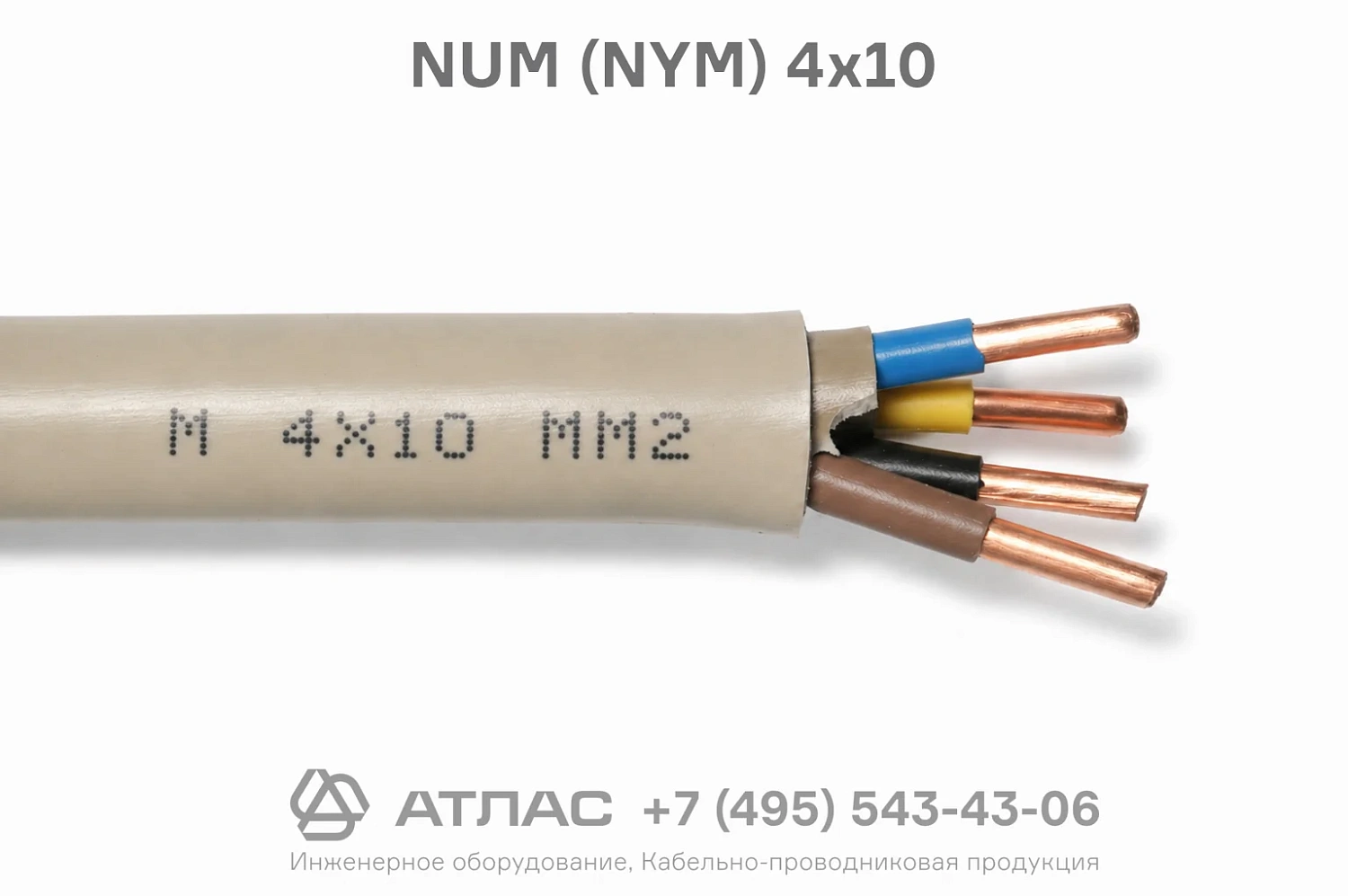

NUM (NYM) 4x10 силовой кабель с медными жилами 0,66 кВ для стационарной прокладки
Кабель NUM (NYM) 4x10 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено четырьмя медными токопроводящими жилами сечением 10 мм2, изоляцией и внешней оболочкой из поливинилхлоридного пластиката пониженной горючести, а также промежуточным мелонаполненным заполнением, обеспечивающим кабелю правильную круглую форму, повышенную гибкость и удобство герметизации вводов в электрооборудование.
Ниже приведена подробная расшифровка маркировки, особенности конструкции, нормативные технические параметры и рекомендации по монтажу и эксплуатации кабельного изделия.
Подробная расшифровка маркировки
Структура условного обозначения кабеля отражает его конструктивное исполнение и параметры токопроводящих элементов:
- N — соответствие немецкому стандарту VDE 0250 (Normenleitung);
- Y — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката (PVC);
- M — наличие защитной оболочки, кабель предназначен для монтажа в нормальных условиях (Mantelleitung);
- NUM — вариант торгового обозначения кабеля типа NYM отечественного производства;
- 4 — количество токопроводящих жил;
- x — знак умножения (разделитель количества и сечения жил);
- 10 — номинальное сечение токопроводящей жилы в квадратных миллиметрах.
Конструкция кабеля
- Токопроводящие жилы — медные однопроволочные или многопроволочные круглого сечения 10 мм2.
- Изоляция — из поливинилхлоридного (ПВХ) пластиката с индивидуальной цветовой маркировкой.
- Внутреннее заполнение — невулканизированная мелонаполненная резиновая смесь или безгалогенный полимерный компаунд, заполняющий межжильное пространство и придающий кабелю круглую форму.
- Наружная оболочка — из не распространяющего горение поливинилхлоридного пластиката светло-серого цвета.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ |
| Номинальная частота | 50 Гц |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без предварительного подогрева | не ниже -15 °C |
| Минимальный радиус изгиба при монтаже | 7,5 наружных диаметров |
| Класс пожарной опасности | ПРГО 1 |
| Срок службы | не менее 30 лет |
Область применения
- Стационарная прокладка силовых и осветительных электрических сетей в жилых, общественных, административных и производственных зданиях.
- Монтаж внутри сухих и влажных помещений по стенам, перекрытиям, в кабельных каналах, трубах, лотках и под штукатурку.
- Применение в системах электроснабжения с повышенными требованиями к герметизации мест ввода кабеля в распределительные шкафы и щиты.
- Прокладка на открытом воздухе исключительно при условии надежной защиты от прямого воздействия солнечных лучей и ультрафиолетового излучения.
