NUM (NYM) 4x16 силовой кабель с медными жилами 4х16 мм2 и заполнением на напряжение 0,66 кВ

Кабель NUM (NYM) 4x16 силовой представляет собой четырехжильный медный кабель с поливинилхлоридной изоляцией, предназначенный для стационарной прокладки в силовых и осветительных сетях на номинальное переменное напряжение до 0,66 кВ частотой 50 Гц. Изделие характеризуется наличием промежуточного мелонаполненного заполнения, придающего кабелю идеальную круглую форму для облегчения герметизации вводов, высокой надежностью изоляционных материалов и оболочкой из ПВХ пластиката, не распространяющей горение при одиночной прокладке.

Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, технические характеристики и рекомендованная область применения кабеля.

Подробная расшифровка маркировки

Буквенно-цифровое обозначение кабеля содержит следующие сведения о конструкции и параметрах:

• N — соответствие немецкому стандарту Normenleitung (DIN VDE 0250-204).
• Y — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката.
• M — наружная защитная оболочка из поливинилхлоридного пластиката для монтажа в различных условиях (Mantelleitung).
• NUM — распространенное коммерческое обозначение кабеля типа NYM отечественного производства.
• 4 — количество токопроводящих жил в кабеле.
• 16 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм2).

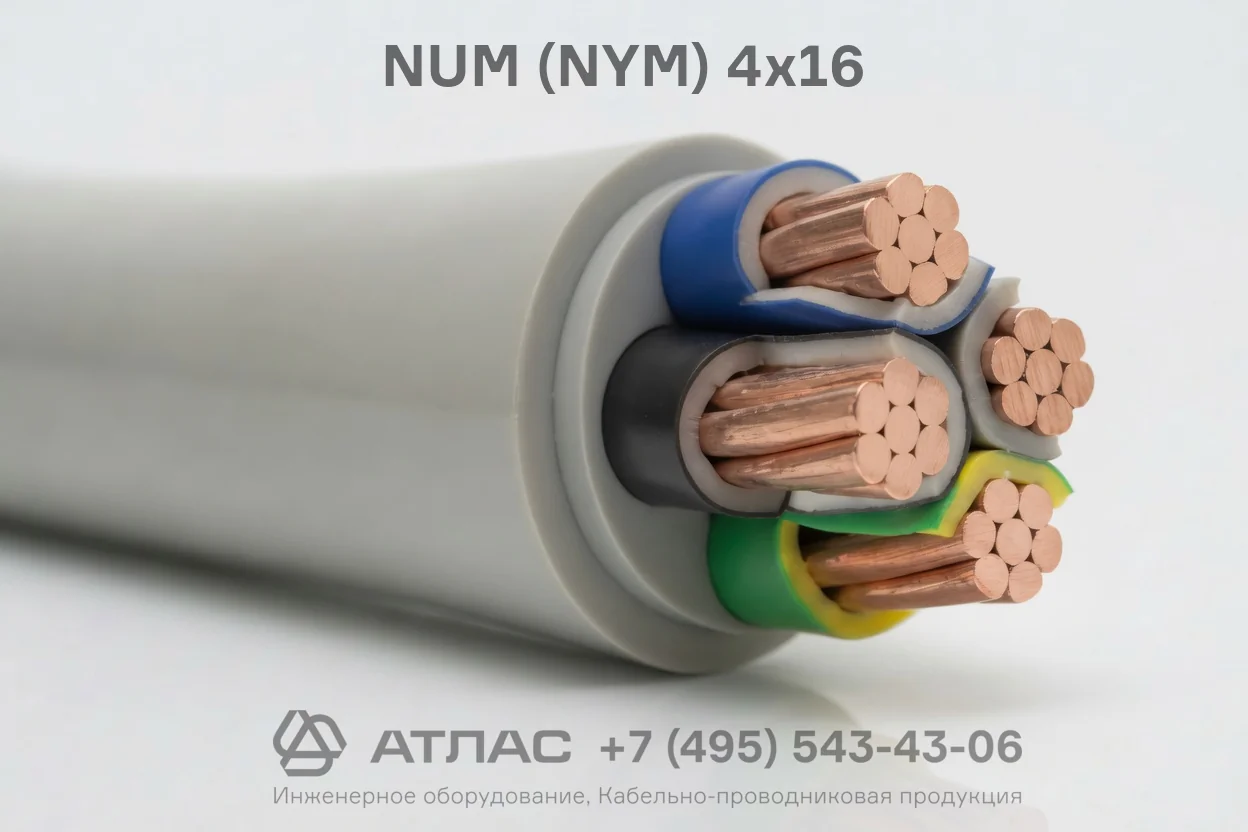

Конструкция кабеля

1. Токопроводящая жила — круглые медные проводники номинальным сечением 16 мм2 (однопроволочные или многопроволочные).
2. Изоляция — индивидуальная изоляция жил из поливинилхлоридного пластиката с различимой цветовой маркировкой.
3. Внутреннее заполнение — слой из мелонаполненной резиновой смеси или полимерного компаунда, плотно заполняющий промежутки между жилами и придающий изделию круглую форму.
4. Наружная оболочка — сплошной защитный шланг из ПВХ пластиката светло-серого цвета, обеспечивающий герметичность и защиту от внешних факторов.

Основные технические характеристики

Область применения

• Стационарный монтаж электропроводки в административных, коммерческих, жилых и промышленных зданиях.
• Прокладка силовых и осветительных трасс в сухих, влажных и сырых помещениях внутри стен, каналов, в пустотах строительных конструкций и по штукатурке.
• Монтаж внутри электротехнических коробов, труб, кабельных каналов и кабельных эстакад при соблюдении норм пожарной безопасности.
• Открытая прокладка на открытом воздухе исключительно при условии применения мер защиты от прямого воздействия солнечного излучения.
