NUM (NYM) 4x25 кабель силовой с медными жилами 4х25 мм2 на напряжение 0,66 кВ с заполнением
Кабель NUM (NYM) 4x25 силовой — это четырехжильный кабель с медными токопроводящими жилами сечением 25 мм2, предназначенный для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие характеризуется повышенной пожарной безопасностью за счет самозатухающей поливинилхлоридной оболочки, высокой механической прочностью и круглой формой сечения, облегчающей герметизацию кабельных вводов в электрооборудование.
Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, технические параметры и типовая область применения кабеля.
Подробная расшифровка маркировки
Обозначение марки NUM (NYM) 4x25 отражает конструктивные особенности и геометрические параметры изделия:
- N — соответствие немецкому стандарту Normenleitung (VDE 0250);
- Y — изоляция проводников из поливинилхлоридного (ПВХ) пластиката;
- M — защитная оболочка для монтажа в строительных конструкциях (Mantelleitung);
- NUM — общепринятое торговое и техническое обозначение кабеля типа NYM отечественного выпуска;
- 4 — количество токопроводящих жил;
- 25 — номинальное сечение токопроводящих жил в квадратных миллиметрах (мм2).

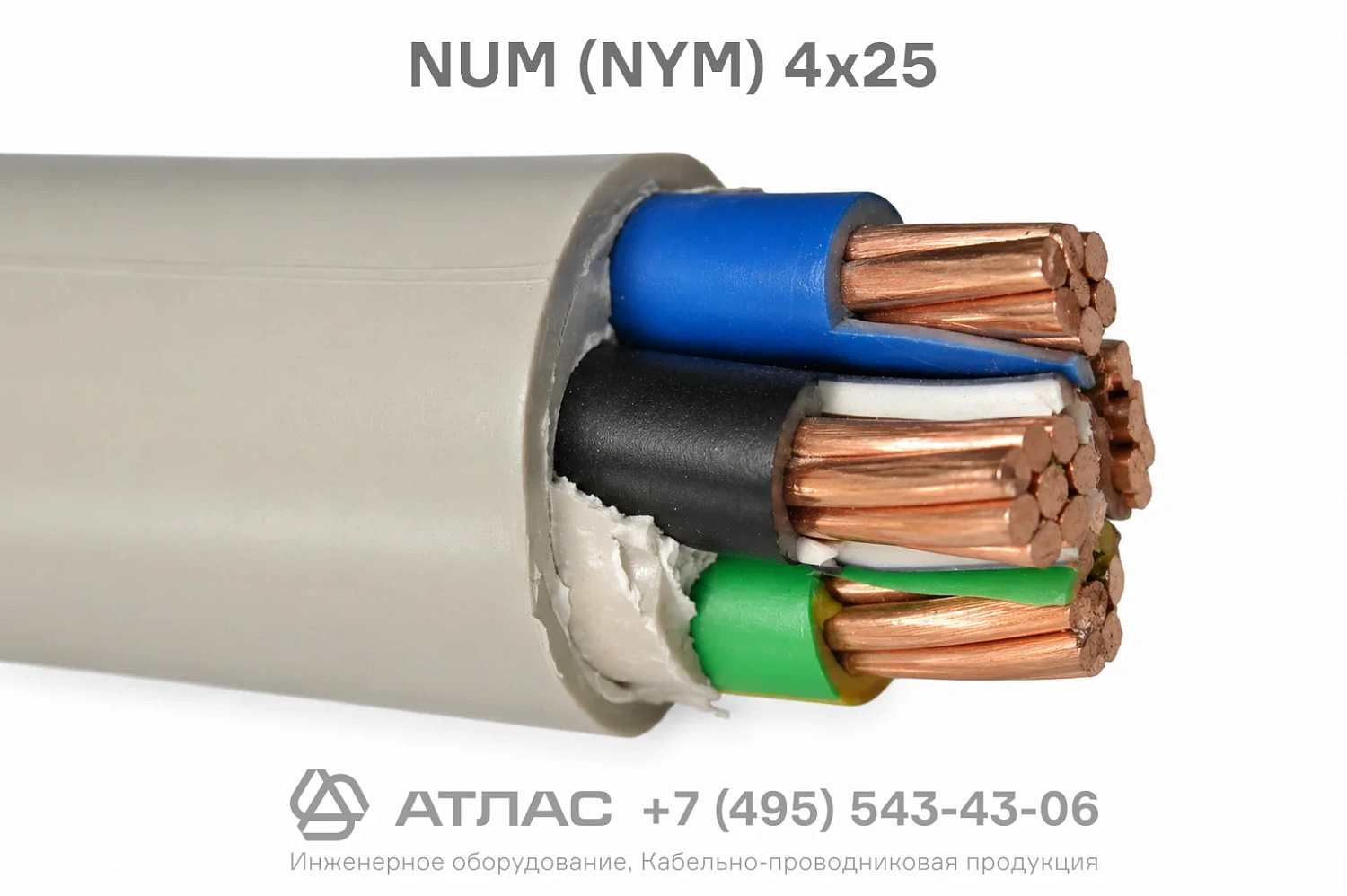

Конструкция кабеля
- Токопроводящие жилы — круглые медные жилы сечением 25 мм2, соответствующие стандартам ГОСТ 22483.
- Изоляция — индивидуальная изоляция каждой жилы из поливинилхлоридного пластиката с отличительной цветовой расцветкой.
- Заполнение — внутренний слой из мелонаполненной резиновой смеси или полимерной композиции, заполняющий пространство между скрученными жилами и придающий изделию круглую форму.
- Наружная оболочка — защитный шланг из поливинилхлоридного пластиката пониженной горючести серого цвета, устойчивый к внешним механическим факторам.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 0,66 кВ |
| Число и номинальное сечение жил | 4х25 мм2 |
| Диапазон температуры эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без подогрева | не ниже -15 °C |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Наружный диаметр (расчетный) | 25,4 мм |
| Масса кабеля (расчетная) | 1411 кг/км |
| Относительная влажность при +35 °C | до 98 % |
| Класс пожарной опасности | ПРГО 1 |
| Срок службы | не менее 30 лет |
Область применения
Кабель NUM (NYM) 4x25 рекомендован для широкого спектра электромонтажных работ в промышленном и гражданском строительстве:
- Стационарная прокладка в распределительных силовых и осветительных сетях зданий и сооружений.
- Монтаж внутри сухих, влажных и сырых производственных помещений, подвалов и кабельных каналов.
- Прокладка в жилых и общественных зданиях в штробах под штукатурку, в кирпичной кладке и в полостях строительных конструкций.
- Монтаж на открытом воздухе при обеспечении защиты от прямого воздействия ультрафиолетового излучения.
- Подключение вводно-распределительных щитов, технологических установок и электрооборудования.
