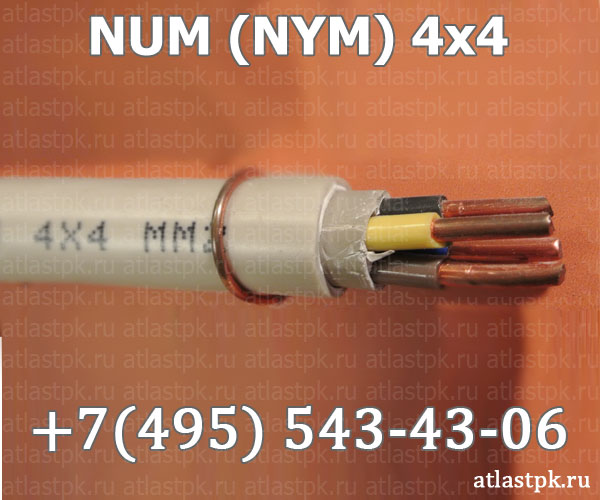

NUM (NYM) 4x4 медный четырехжильный силовой кабель 0.66 кВ с заполнением для стационарной прокладки
287.83 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
289
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до 50
Описание
Кабель NUM (NYM) 4x4 силовой с четырьмя медными жилами сечением 4 мм² предназначен для стационарной прокладки в сетях электроснабжения и освещения. Оснащен негорючей ПВХ изоляцией, промежуточным заполнением и прочной внешней оболочкой.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
289
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до 50
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Наружный диаметр, мм
13.3
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
7.5
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Время работы в открытом огне
не нормируется
Категория пожарной опасности
ПРГО 1
Кабель NUM (NYM) 4x4 силовой — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение до 0,66 кВ. Изделие характеризуется наличием полимерного мелонаполненного заполнителя, который обеспечивает кабелю правильную круглую форму, повышенную пожаробезопасность при одиночной прокладке за счет самозатухающего ПВХ пластиката, а также удобство и легкость разделки при монтаже.
Ниже приведена расшифровка маркировки, конструкция и параметры.
Подробная расшифровка маркировки
Структура условного обозначения NUM (NYM) 4x4 расшифровывается следующим образом:
- N — соответствие немецкому стандарту Normenleitung (классификация VDE).
- Y — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката.
- M — защитная оболочка из ПВХ пластиката с заполнением междужильного пространства (Mantelleitung).
- 4 — количество токопроводящих жил.
- 4 — номинальное сечение токопроводящей жилы, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — медные, однопроволочные, круглой формы, соответствуют 1 классу по ГОСТ 22483.
- Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с отличительной цветовой маркировкой.
- Внутреннее заполнение — невулканизированная резиновая смесь или мелонаполненная полиолефиновая композиция, герметизирующая межжильное пространство и придающая круглое сечение.
- Наружная оболочка — слой из светостабилизированного поливинилхлоридного пластиката светло-серого цвета, устойчивого к воздействию окружающей среды.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ (частота 50 Гц) |
| Диапазон рабочих температур | от -50 °C до +50 °C |
| Температура монтажа без подогрева | не ниже -15 °C |
| Минимальный радиус изгиба при прокладке | 7,5 наружных диаметров |
| Расчетный наружный диаметр | 13,3 мм |
| Расчетная масса (вес) | 289 кг/км |
| Класс пожарной опасности | ПРГО 1 |
| Срок службы | не менее 30 лет |
Область применения
- Стационарная прокладка силовых и осветительных сетей внутри жилых, общественных и производственных помещений.
- Монтаж электропроводки в сухих и влажных помещениях по стенам, в кабель-каналах, гофрированных трубах и строительных нишах.
- Применение в электроустановках, где требуется надежная герметизация кабельных вводов в распределительные щиты и коробки.
- Прокладка на открытом воздухе при условии исключения прямого воздействия ультрафиолетового излучения.
