NUM (NYM) 5x1,5 СЕВКАБЕЛЬ силовой медный пятижильный кабель для стационарной электропроводки 660 В
Кабель NUM (NYM) 5x1,5 СЕВКАБЕЛЬ силовой — это пятижильный кабель с медными однопроволочными проводниками сечением 1,5 мм², разработанный для безопасной передачи и распределения электроэнергии в стационарных установках. Изделие отличается наличием промежуточного заполнения из невулканизированной меленаполненной резиновой смеси, что придает кабелю идеальную круглую форму, герметичность и обеспечивает легкую разделку при монтаже. Кабель рассчитан на номинальное переменное напряжение 660 В частотой 50 Гц и обладает длительным сроком службы не менее 30 лет при соблюдении правил эксплуатации.
Ниже представлена подробная расшифровка маркировки, особенности конструкции, основные технические характеристики и типовые области применения кабеля.
Подробная расшифровка маркировки
Обозначение марки раскрывает конструктивные элементы и стандарты производства изделия:
- N (NUM / NYM) — соответствие немецкому стандарту норм DIN VDE 0250-204 (Normenleitung);
- Y — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката (ПВХ);
- M — наличие защитной внешней оболочки из ПВХ пластиката с внутренним заполнением (Mantelleitung);
- 5 — количество токопроводящих медных жил;
- 1,5 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах;
- СЕВКАБЕЛЬ — предприятие-изготовитель кабельной продукции.

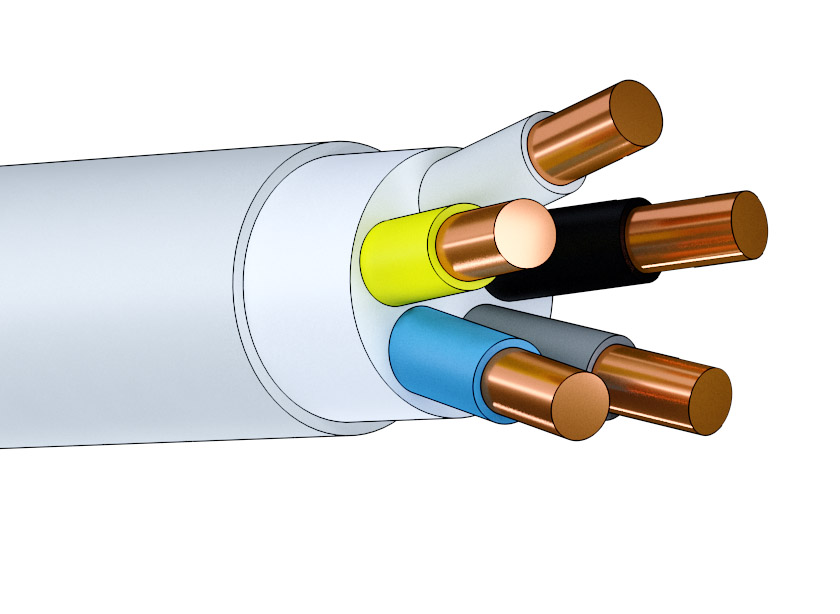

Конструкция кабеля
- Токопроводящие жилы — пять круглых медных проводников 1 класса гибкости (однопроволочные) сечением 1,5 мм²;
- Изоляция — поливинилхлоридный пластикат с индивидуальной цветовой маркировкой жил для удобства фазировки;
- Внутреннее заполнение — промежуточный слой из невулканизированной резины с меловым наполнителем, заполняющий промежутки между жилами и предотвращающий проникновение влаги;
- Наружная оболочка — влагостойкий и светостойкий поливинилхлоридный пластикат серого цвета.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ (660 В) частотой 50 Гц |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Минимальный радиус изгиба при прокладке | 7,5 наружных диаметров |
| Расчетный наружный диаметр | 10,6 мм |
| Расчетная масса (вес) | 179,8 кг/км |
| Срок службы | не менее 30 лет |
Область применения
- Стационарная прокладка силовой и осветительной электропроводки в жилых, административных и производственных зданиях;
- Монтаж внутри сухих и влажных помещений по стенам, перекрытиям, в кабельных каналах, гофрированных трубах и скрыто под штукатуркой;
- Прокладка на открытом воздухе при условии надежной защиты от прямого воздействия ультрафиолетового солнечного излучения;
- Электромонтажные работы на объектах с повышенными требованиями к герметичности вводов в распределительные коробки и шкафы.
