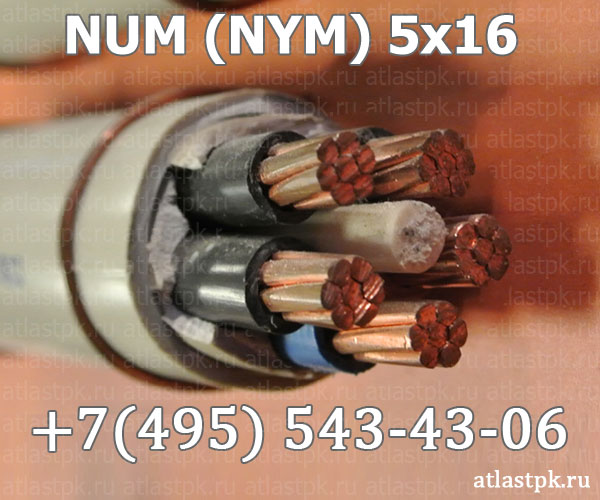

NUM (NYM) 5x16 кабель силовой медный с ПВХ изоляцией и заполнением для стационарной прокладки
1 351.28 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
1147
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до 50
Описание
Кабель NUM (NYM) 5x16 силовой предназначен для передачи и распределения электроэнергии в стационарных силовых и осветительных сетях на номинальное напряжение 0,66 кВ. Оснащен медными жилами и заполнением.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
1147
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до 50
Материал жилы
медь
Материал изоляции
ПВХ пластикат
Материал оболочки
ПВХ пластикат
Наружный диаметр, мм
23.3
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
7.5
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Категория пожарной опасности
ПРГО 1
Кабель NUM (NYM) 5x16 силовой — это надежное кабельное изделие с пятью медными токопроводящими жилами номинальным сечением 16 мм², разработанное для распределения и передачи электроэнергии в стационарных установках. Изделие отличается круглой формой с плотной герметизацией внутренних слоев благодаря экструдированному заполнению, высокими электроизоляционными характеристиками поливинилхлоридного пластиката и свойствами самозатухания при одиночной прокладке.
Ниже представлена развернутая расшифровка маркировки изделия, описание его конструктивного устройства, сводные технические характеристики и типовые области эксплуатации.
Подробная расшифровка маркировки
Обозначение марки NUM (NYM) 5x16 формируется по нормам стандарта DIN VDE с указанием размерности:
- N — соответствие немецкому национальному стандарту Normenleitung (VDE 0250);
- Y — изоляция проводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- M — наличие защитной оболочки с межжильным заполнением (Mantelleitung);
- 5 — количество токопроводящих жил внутри кабеля;
- 16 — площадь поперечного сечения каждой токопроводящей жилы, мм².
Конструкция кабеля
- Токопроводящие медные жилы круглого сечения (многопроволочные);
- Индивидуальная изоляция жил из поливинилхлоридного (ПВХ) пластиката с цветовой идентификацией;
- Внутренний заполнитель междужильного пространства из мелонаполненной резины или невулканизированной полимерной композиции, обеспечивающий круглую форму кабеля и легкость разделки;
- Наружная защитная оболочка из самозатухающего ПВХ пластиката серого цвета.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное рабочее напряжение | 0,66 кВ (частота 50 Гц) |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Допустимая температура окружающего воздуха при монтаже | не ниже -15 °C (без предварительного подогрева) |
| Минимальный радиус изгиба при монтаже | 7,5 наружных диаметров |
| Наружный расчетный диаметр изделия | 23,3 мм |
| Расчетная масса (вес) | 1147 кг/км |
| Срок службы кабеля | не менее 30 лет |
| Класс пожарной опасности | ПРГО 1 |
Область применения
- Стационарная прокладка силовых и осветительных электрических сетей в жилых, административных и промышленных зданиях;
- Монтаж внутри сухих и влажных помещений, по кирпичным и бетонным основаниям, в пустотах строительных конструкций;
- Открытая и скрытая электропроводка в кабельных каналах, трубах, лотках и гофрорукавах;
- Электромонтажные работы с повышенными требованиями к герметизации мест ввода в щитовое и распределительное оборудование;
- Прокладка на открытом воздухе при условии надежной защиты от прямого воздействия ультрафиолетового излучения.
