NUM (NYM) 5x25 кабель силовой медный с ПВХ изоляцией и промежуточным заполнением на напряжение 0,66 кВ

Кабель NUM (NYM) 5x25 силовой — это пятижильный кабель с медными токопроводящими жилами крупного сечения, предназначенный для передачи и распределения электрической энергии в стационарных установках. Изделие отличается повышенной надежностью за счет промежуточного мелонаполненного заполнения, обеспечивающего идеальную круглую форму, высокую герметичность и удобство разделки при монтаже, а также самозатухающей поливинилхлоридной изоляцией и оболочкой, не распространяющей горение при одиночной прокладке.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности, область применения и технические параметры кабеля.

Подробная расшифровка маркировки

Обозначение кабельного изделия содержит исчерпывающую информацию о его нормативной базе, материалах и геометрических параметрах:

• N — соответствие немецкому стандарту Normenleitung (классификация VDE 0250);
• Y — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката (ПВХ);
• M — наличие защитной внешней оболочки (Mantelleitung), допускающей прокладку в сухих и влажных помещениях;
• NUM — распространенное коммерческое обозначение кабелей стандарта NYM отечественного производства;
• 5 — количество токопроводящих жил в кабеле;
• 25 — номинальное сечение каждой токопроводящей жилы, выраженное в квадратных миллиметрах (мм²).

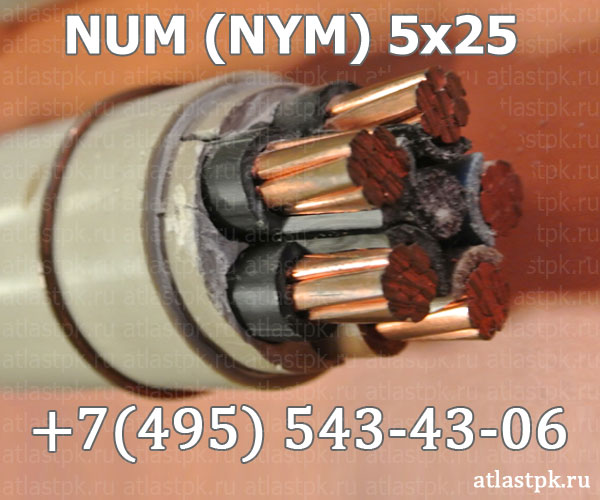

Конструкция кабеля

1. Токопроводящие жилы — медные, круглые, многопроволочные (класс гибкости 2 по ГОСТ 22483), обеспечивающие высокую проводимость и механическую прочность.
2. Изоляция — индивидуальная изоляция жил из поливинилхлоридного (ПВХ) пластиката с четкой цветовой маркировкой для удобства фазировки.
3. Внутреннее заполнение — невулканизированная мелонаполненная резиновая смесь или полимерная композиция, заполняющая междужильное пространство, придающая кабелю круглое сечение и препятствующая проникновению влаги.
4. Наружная оболочка — сплошной защитный слой из ПВХ пластиката светло-серого цвета, обладающий стойкостью к внешним воздействиям и не поддерживающий горение при одиночной прокладке.

Основные технические характеристики

Область применения

• Стационарная прокладка в силовых распределительных сетях административных, жилых и промышленных зданий.
• Организация электроснабжения мощных трехфазных потребителей, станков, насосных станций и распределительных щитов.
• Монтаж внутри сухих и влажных производственных помещений, в кабельных каналах, трубах, лотках и штробах под штукатурку.
• Прокладка на открытом воздухе при условии надежной защиты от прямого воздействия солнечного ультрафиолетового излучения.
