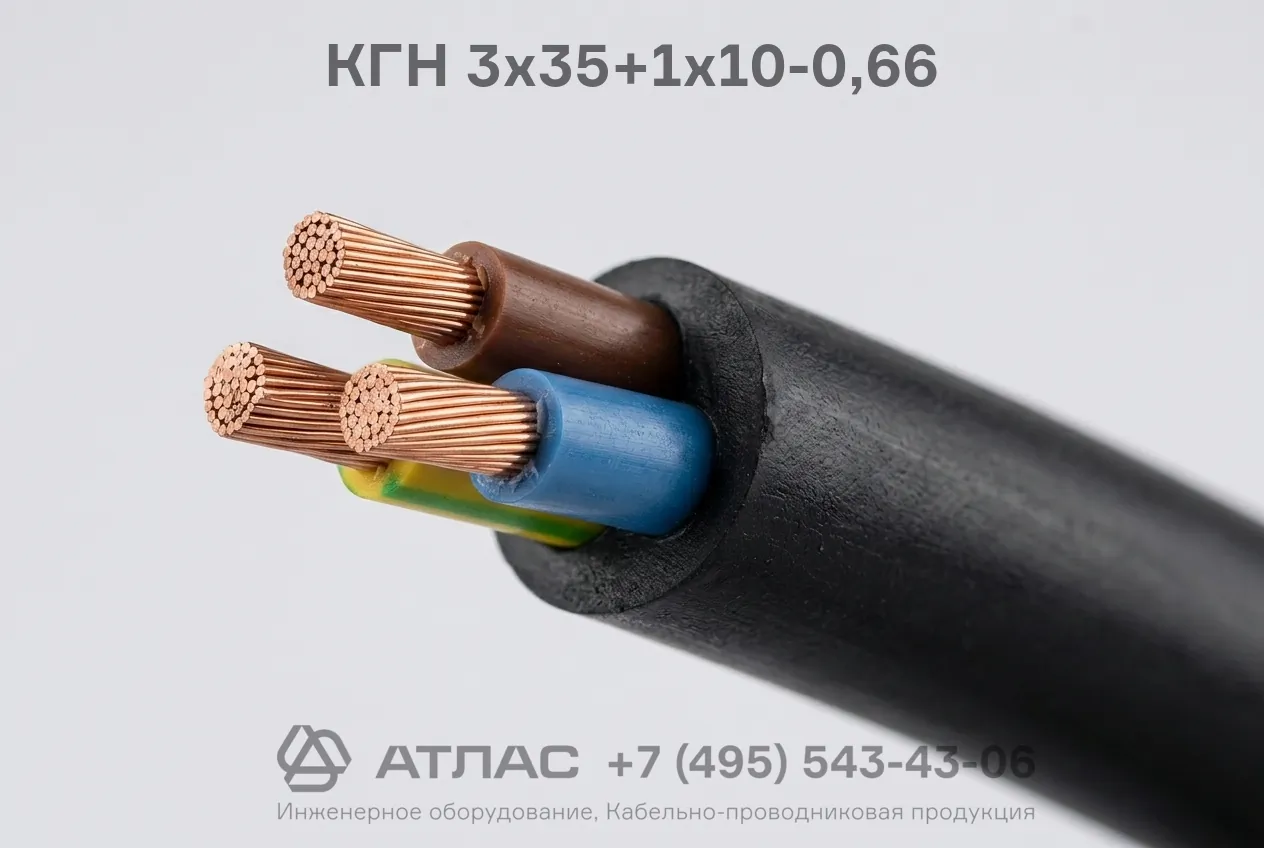

КГН 3x35+1x10-0,66 кабель силовой гибкий с медными жилами в маслостойкой резиновой оболочке
Характеристики
Материал жилы
:
Медь
Единица измерения
:
м
Вес (не более), кг/км
:
2400
Температура монтажа °C
:
не ниже -30
Материал изоляции
:
Резина
Материал оболочки
:
Резина
Описание
Кабель КГН 3x35+1x10-0,66 гибкий силовой с медными многопроволочными жилами в резиновой изоляции и маслостойкой оболочке. Применяется для присоединения передвижных механизмов к электрическим сетям на напряжение 0,66 кВ.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Кабель КГН 3x35+1x10-0,66 силовой гибкий представляет собой электротехническое изделие с многопроволочными медными жилами в изоляции из резины и внешней защитной оболочке из маслостойкой резины, не распространяющей горение. Проводник спроектирован для обеспечения надежного электропитания передвижного оборудования и нестационарных установок, эксплуатируемых в условиях возможного воздействия смазочных масел, дизельного топлива и повышенных требований к пожарной безопасности.
Ниже представлена детальная расшифровка маркировки, конструктивные особенности, ключевые технические параметры и типовые области эксплуатации данного кабеля.
Подробная расшифровка маркировки
Обозначение марки КГН 3x35+1x10-0,66 содержит полную информацию о конструкции и назначении проводника:
- К — кабель;
- Г — гибкий (токопроводящие жилы повышенного класса гибкости);
- Н — маслостойкая резиновая оболочка, не распространяющая горение при одиночной прокладке;
- 3 — количество основных фазных жил;
- 35 — номинальное сечение основных жил в квадратных миллиметрах (мм²);
- 1 — количество вспомогательной (заземляющей или нулевой) жилы;
- 10 — номинальное сечение вспомогательной жилы в квадратных миллиметрах (мм²);
- 0,66 — номинальное переменное напряжение 0,66 кВ (660 В) частотой до 400 Гц.
Конструкция кабеля
- Токопроводящие жилы — круглые многопроволочные медные проводники 5 класса гибкости по ГОСТ 22483.
- Разделительный слой — синтетическая пленка поверх жил (допускается наложение изоляции без пленки при отсутствии залипания).
- Изоляция — изоляционная резина на основе натурального и бутадиенового каучуков с индивидуальной цветовой или цифровой маркировкой жил.
- Скрутка — изолированные основные и нулевая жилы скручены в сердечник с оптимальным шагом скрутки.
- Наружная оболочка — маслостойкая резина, не поддерживающая горение и устойчивая к воздействию агрессивных технических жидкостей и солнечного излучения.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ (частота до 400 Гц) |
| Номинальное постоянное напряжение | до 1,0 кВ |
| Диапазон рабочих температур эксплуатации | от -30 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимально допустимая температура нагрева жил при эксплуатации | +75 °C |
| Минимальный радиус изгиба при прокладке и эксплуатации | не менее 8 наружных диаметров кабеля |
| Стойкость к агрессивным средам | устойчив к воздействию смазочных масел и дезинфицирующих средств |
| Нераспространение горения | одиночная прокладка по ГОСТ IEC 60332-1-2 |
| Строительная длина | по стандарту предприятия / согласованная с заказчиком |
| Срок службы | не менее 2,5 лет при нестационарной прокладке |
Область применения
- Подключение подвижных механизмов, подъемно-транспортного оборудования, строительных кранов, тельферов и кран-балок.
- Электропитание сварочного оборудования, передвижных электростанций, насосных станций и генераторов.
- Эксплуатация в производственных цехах, ремонтных мастерских, ангарах и на открытых площадках с риском попадания ГСМ и технических масел на оболочку.
- Организация временных и нестационарных силовых линий электроснабжения на строительных и промышленных объектах.
