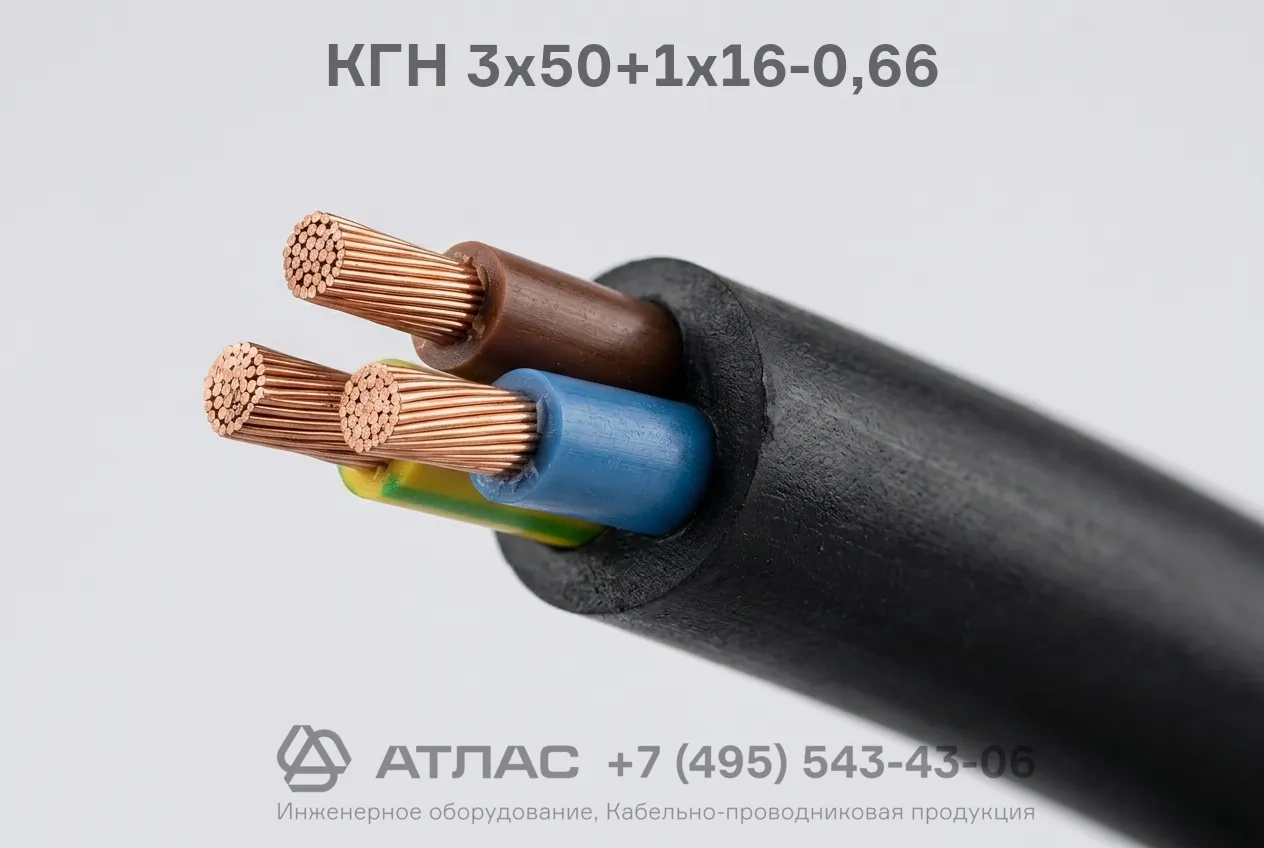

КГН 3x50+1x16-0,66 кабель силовой гибкий медный в маслостойкой негорючей резиновой оболочке 0,66 кВ

Кабель КГН 3x50+1x16-0,66 гибкий — это силовой кабель с многопроволочными медными жилами высокой гибкости в маслостойкой резиновой изоляции и оболочке. Изделие предназначено для передачи и распределения электрической энергии в подвижных установках и стационарных сетях, обладает устойчивостью к многократным изгибам, не распространяет горение при одиночной прокладке и сохраняет работоспособность в условиях прямого контакта с техническими маслами, бензином и смазочными материалами.

Ниже приведена подробная расшифровка маркировки, особенности конструкции, основные технические параметры и область применения кабеля.

Подробная расшифровка маркировки

Обозначение КГН 3x50+1x16-0,66 расшифровывается в строгом соответствии с государственными стандартами:

• К — кабель;
• Г — гибкий, токопроводящие жилы состоят из тонких медных проволок повышенной гибкости;
• Н — оболочка из маслостойкой резины, не распространяющей горение при одиночной прокладке (на основе найрита);
• 3x50 — три основные токопроводящие жилы номинальным сечением 50 мм²;
• +1x16 — одна дополнительная нулевая или заземляющая жила номинальным сечением 16 мм²;
• 0,66 — номинальное переменное напряжение 0,66 кВ (660 В) частотой до 400 Гц.

Конструкция кабеля

1. Токопроводящие жилы — круглые многопроволочные жилы из мягкой медной проволоки 5 класса гибкости по ГОСТ 22483.
2. Разделительный слой — синтетическая пленка поверх жил, исключающая прилипание резиновой изоляции к меди.
3. Изоляция — изоляционная резина на основе натурального и синтетического каучуков с отличительной цветовой маркировкой жил.
4. Скрутка — изолированные основные и вспомогательная жилы скручены в общий сердечник.
5. Внешняя оболочка — маслостойкая резина, устойчивая к воздействию агрессивных сред и не поддерживающая горение.

Основные технические характеристики

Область применения

• Подключение передвижных механизмов, мобильного электрооборудования, подъемно-транспортных машин и строительной техники.
• Электропитание промышленного технологического оборудования в условиях воздействия смазочных масел, эмульсий и агрессивных сред.
• Прокладка временных и стационарных питающих линий в цехах, ангарах, ремонтных мастерских и на открытых площадках.
• Применение в средах с повышенными требованиями к пожарной безопасности и маслостойкости оболочки.
