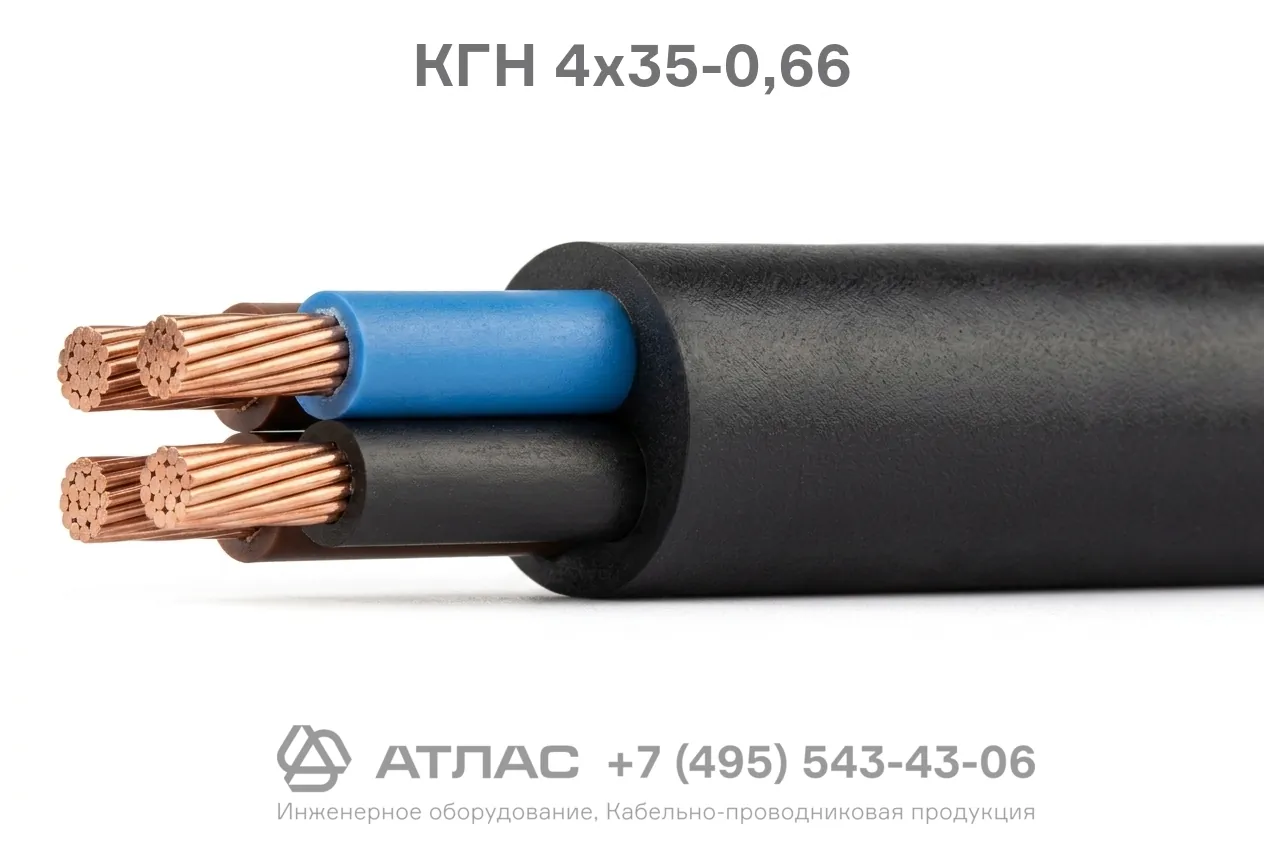

КГН 4x35-0,66 кабель силовой гибкий с медными жилами в маслостойкой оболочке
Кабель КГН 4x35-0,66 гибкий — это силовой гибкий кабель с четырьмя медными многопроволочными жилами сечением 35 мм² в резиновой изоляции и внешней маслостойкой оболочке из резины, не распространяющей горение. Изделие предназначено для присоединения передвижных механизмов и электрооборудования к электрическим сетям на номинальное переменное напряжение 0,66 кВ частотой до 400 Гц или постоянное напряжение до 1000 В. Оболочка кабеля устойчива к воздействию дезинфицирующих и смазочных масел, солнечного излучения, а также не поддерживает горение при одиночной прокладке.
Ниже представлена детальная расшифровка маркировки, конструктивное исполнение, технические параметры и область применения данного изделия.
Подробная расшифровка маркировки
Обозначение КГН 4x35-0,66 содержит исчерпывающие данные о конструкции и электрических характеристиках изделия:
- К — кабель;
- Г — гибкий, обеспечивающий возможность многократных изгибов при эксплуатации передвижных машин и механизмов;
- Н — оболочка выполнена из резины на основе наирита (хлоропренового каучука), обладающей стойкостью к воздействию масел и не распространяющей горение;
- 4 — количество токопроводящих жил;
- x — знак умножения, разделяющий число жил и их геометрическое сечение;
- 35 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²);
- 0,66 — номинальное переменное напряжение эксплуатации в киловольтах (кВ) при частоте сети до 400 Гц.
Конструкция кабеля
- Токопроводящие жилы — круглые медные многопроволочные жилы 5 класса гибкости в соответствии с нормативными требованиями.
- Разделительный слой — синтетическая плёнка поверх жил для предотвращения прилипания изоляции (допускается наложение изоляции без плёнки при отсутствии залипания).
- Изоляция — слой из изоляционной резины на основе натурального или синтетического каучука с различимой цветовой маркировкой.
- Скрутка — изолированные жилы скручены в сердечник с шагом скрутки, обеспечивающим заданную гибкость изделия.
- Наружная оболочка — защитный слой из маслостойкой резины, не распространяющей горение, устойчивой к воздействию масел, агрессивных сред и ультрафиолета.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ (660 В) частотой до 400 Гц |
| Номинальное постоянное напряжение | 1,0 кВ (1000 В) |
| Количество токопроводящих жил | 4 |
| Сечение токопроводящих жил | 35 мм² |
| Диапазон температур эксплуатации | от -30 °C до +50 °C |
| Длительно допустимая температура нагрева жил | +75 °C |
| Минимальный радиус изгиба при прокладке и монтаже | не менее 8 наружных диаметров кабеля |
| Стойкость к маслам и агрессивным средам | маслостойкая наружная резиновая оболочка |
| Нераспространение горения | стойкость к распространению горения при одиночной прокладке |
Область применения
- Подключение передвижного оборудования, подъёмно-транспортных механизмов, строительных машин и промышленного инструмента к электросетям на напряжение 0,66 кВ.
- Эксплуатация в производственных помещениях и на открытых площадках в условиях возможного воздействия смазочных масел, бензина и агрессивных химических веществ.
- Применение на строительных объектах, в цехах машиностроительных и судостроительных производств, где требуется повышенная пожарная безопасность и маслостойкость.
- Монтаж временных и стационарных линий электроснабжения при умеренном климатическом воздействии.
