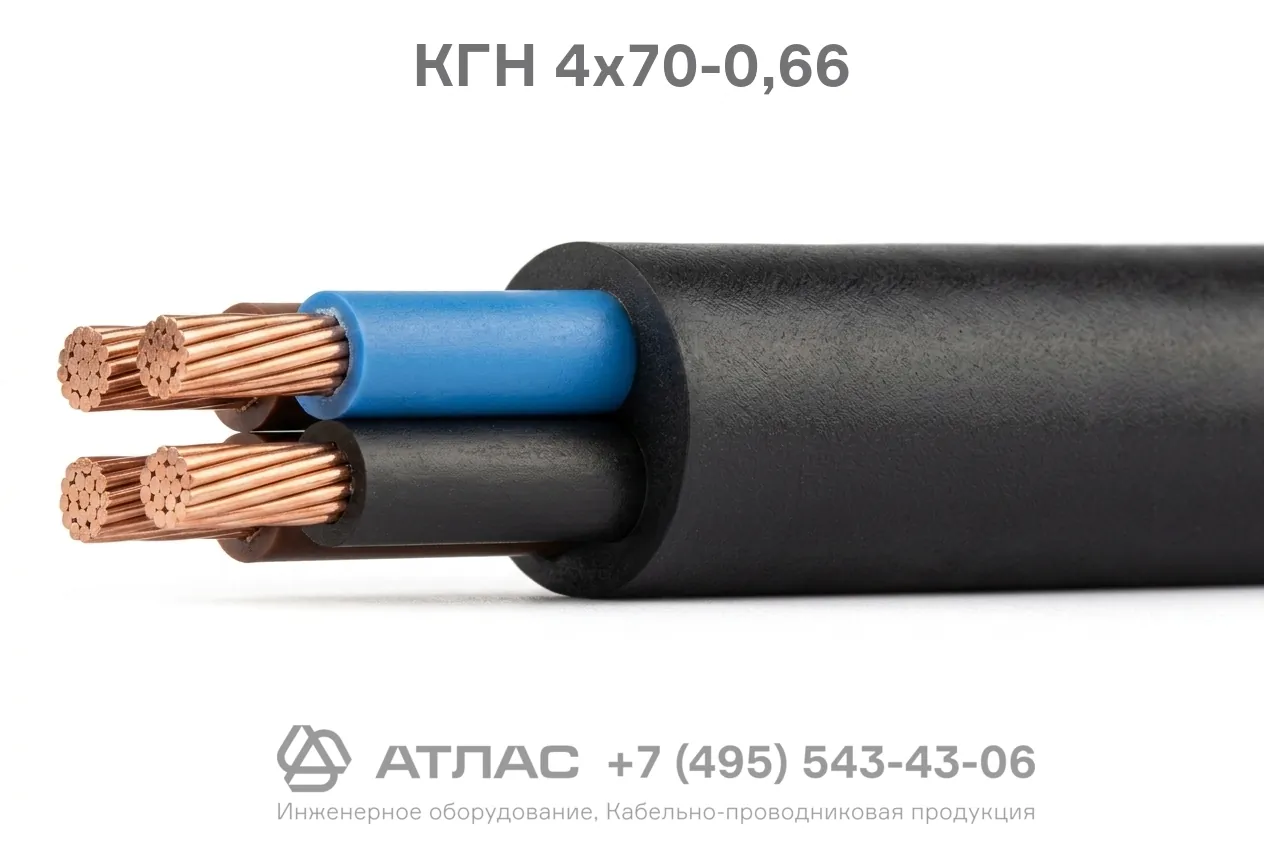

КГН 4x70-0,66 кабель гибкий силовой 4-жильный сечением 70 мм2 с маслостойкой оболочкой на 0,66 кВ
Кабель КГН 4x70-0,66 гибкий — это силовой кабель с четырьмя медными многопроволочными токопроводящими жилами сечением 70 мм², изоляцией из резины и защитной оболочкой из маслостойкой резины, не распространяющей горение. Изделие разработано для эксплуатации в условиях воздействия минеральных масел, смазочных материалов, агрессивных технических жидкостей, а также при постоянных изгибах и динамических механических нагрузках при номинальном переменном напряжении до 660 В частотой до 400 Гц.
Ниже представлена детальная расшифровка маркировочного обозначения, послойная конструкция, нормативные эксплуатационные характеристики и типовые области применения кабеля.
Подробная расшифровка маркировки
Структура условного обозначения марки раскрывает конструктивные особенности и параметры изделия:
- К — кабель;
- Г — гибкий (токопроводящие жилы повышенного класса гибкости для нестационарной прокладки);
- Н — оболочка из маслостойкой резины, не распространяющей горение (найритовая / хлоропреновая);
- 4 — количество токопроводящих жил;
- 70 — номинальное сечение токопроводящей жилы, мм²;
- 0,66 — номинальное рабочее напряжение, кВ (660 В).
Конструкция кабеля
- Токопроводящие жилы — круглые многопроволочные, скрученные из медных или медных лужёных проволок повышенного класса гибкости (не ниже 5 класса по ГОСТ 22483).
- Разделительный слой — синтетическая плёнка или слой талька, наложенный поверх токопроводящих жил для предотвращения прилипания изоляции.
- Изоляция — из высококачественной изоляционной резины на основе натурального или синтетического каучука с различимой цветовой или цифровой маркировкой жил.
- Скрутка — изолированные жилы скручены в сердечник с правильным шагом скрутки.
- Внешняя оболочка — из маслостойкой резины, не поддерживающей горение при одиночной прокладке, устойчивой к воздействию масел, нефтепродуктов, солнечной радиации и озона.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, В | 660 |
| Номинальная частота переменного тока, Гц | до 400 |
| Номинальное постоянное напряжение, В | до 1000 |
| Диапазон температур эксплуатации, °C | от -30 до +50 |
| Максимально допустимая температура нагрева жил при эксплуатации, °C | +75 |
| Минимальная температура монтажа без предварительного подогрева, °C | -15 |
| Минимальный радиус изгиба при прокладке и монтаже | не менее 8 наружных диаметров |
| Стойкость к воздействию смазочных масел и бензина | устойчив |
| Нераспространение горения | при одиночной прокладке |
| Срок службы, лет | не менее 4 |
Область применения
- Присоединение передвижных машин, станков, подъёмных кранов, электроинструментов и строительных механизмов к электросетям;
- Организация временного и постоянного электроснабжения на строительных и производственных объектах;
- Прокладка на открытом воздухе, в помещениях, цехах и мастерских с повышенным присутствием масел, нефтепродуктов и смазок;
- Питание сварочного оборудования, компрессорных и генераторных установок;
- Монтаж на трассах с многократными изгибами и динамическими нагрузками.
