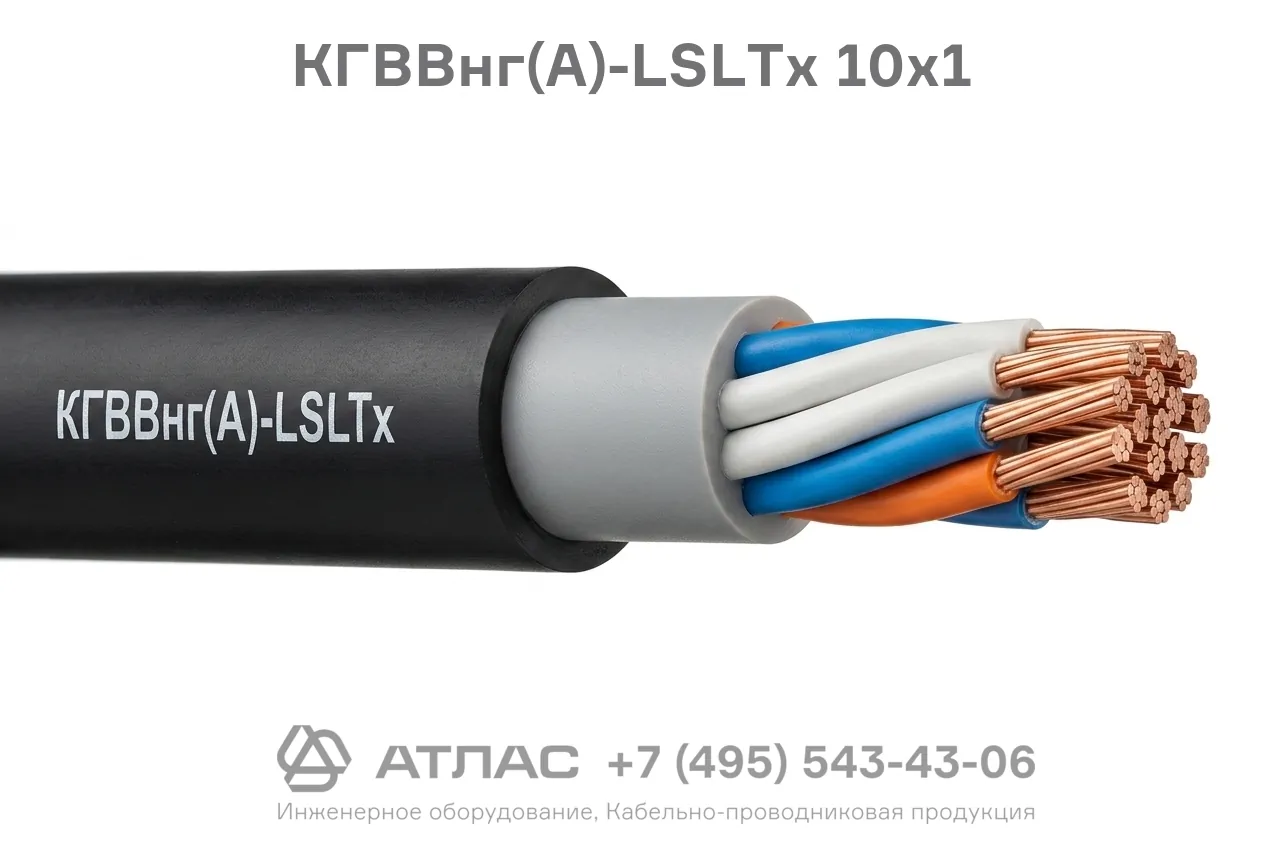

КГВВнг(A)-LSLTx 10х1 кабель гибкий силовой медный с пониженной токсичностью и дымовыделением

Кабель гибкий КГВВнг(A)-LSLTx 10х1 представляет собой гибкое кабельное изделие с десятью медными многопроволочными токопроводящими жилами в изоляции и наружной оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Ключевыми эксплуатационными свойствами данной продукции являются нераспространение горения при групповой прокладке по категории А, пониженное дымо- и газовыделение, а также чрезвычайно низкая токсичность продуктов горения (индекс LSLTx), что обеспечивает высокий уровень безопасности людей при возникновении нештатных пожароопасных ситуаций.

Ниже представлена подробная расшифровка маркировки изделия, описание его послойной конструкции, перечень нормативных технических характеристик и регламентированные сферы применения.

Подробная расшифровка маркировки

Обозначение марки КГВВнг(A)-LSLTx 10х1 расшифровывается следующим образом:

• К — кабель;
• Г — гибкий, токопроводящие жилы состоят из множества тонких медных проволок повышенного класса гибкости;
• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожароопасности;
• нг(A) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
• LTx — Low Toxicity, низкая токсичность продуктов термического разложения и горения полимерных материалов;
• 10 — количество токопроводящих жил;
• 1 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).

Конструкция кабеля

1. Токопроводящие жилы — круглые многопроволочные медные проводники сечением 1 мм², соответствующие 4 или 5 классу гибкости по ГОСТ 22483.
2. Изоляция — слой поливинилхлоридного пластиката пониженной пожарной опасности и низкой токсичности с индивидуальной цветовой или цифровой маркировкой жил.
3. Скрутка — изолированные жилы скручены в сердечник с правильным чередованием повивов.
4. Внутреннее заполнение / разделительный слой — заполнение промежутков между скрученными жилами материалом пониженной пожароопасности для придания кабелю круглой формы.
5. Наружная оболочка — сплошной защитный слой из ПВХ пластиката пониженной горючести, пониженного дымогазовыделения и низкой токсичности продуктов горения.

Основные технические характеристики

Область применения

• Групповая прокладка кабельных линий в зданиях и сооружениях с массовым пребыванием людей, включая образовательные учреждения, детские дошкольные заведения, больницы, спальные корпуса интернатов.
• Организация цепей управления, контроля, сигнализации и электропитания технологического оборудования в административных, общественных и жилых зданиях.
• Подключение передвижных механизмов, станков, электроприводов и аппаратуры при необходимости сохранения гибкости линий и соблюдения жестких норм пожарной безопасности.
• Монтаж систем электроснабжения в помещениях, где к кабельной продукции предъявляются строгие требования по нераспространению горения и минимальной токсичности выделяемых газов.
