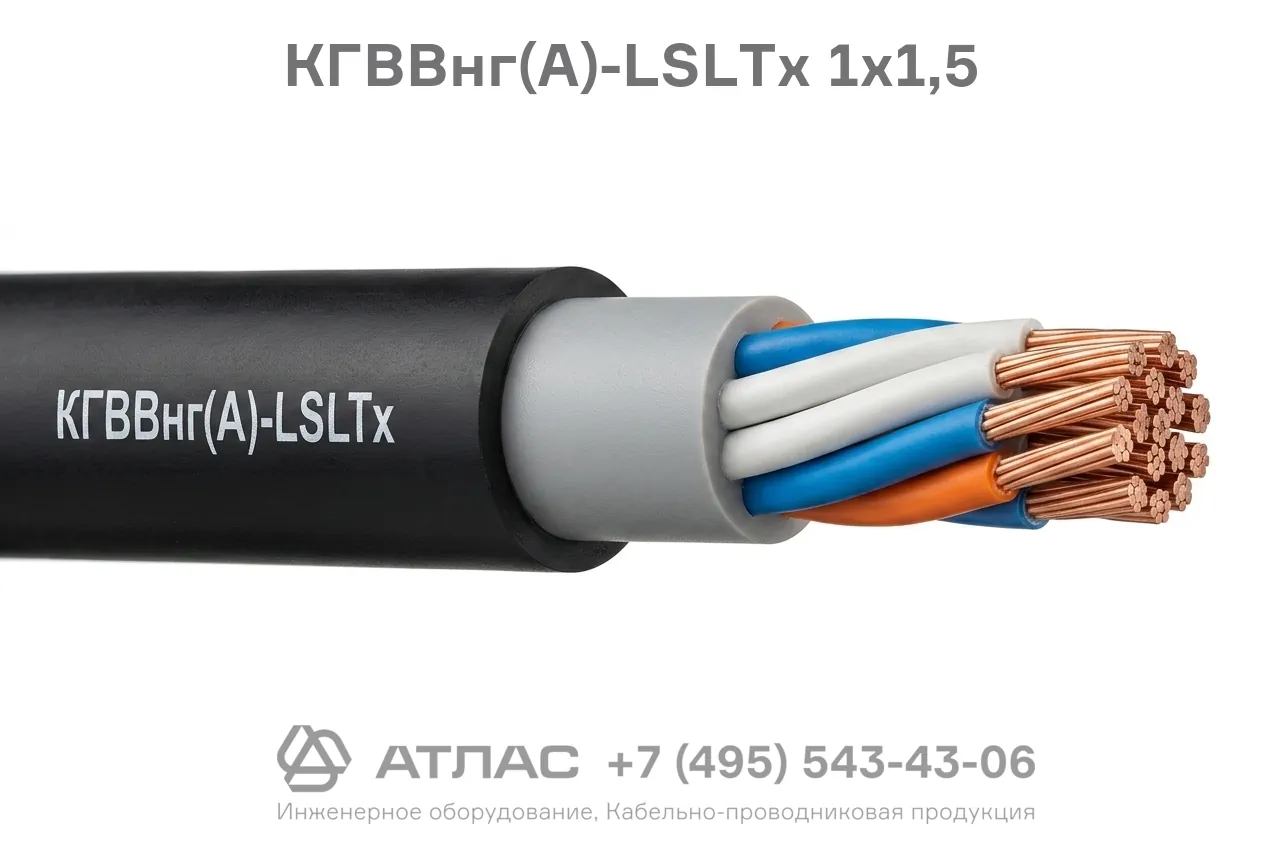

КГВВнг(A)-LSLTx 1х1,5 кабель гибкий медный с изоляцией и оболочкой из ПВХ пластиката пониженной токсичности
Кабель КГВВнг(A)-LSLTx 1х1,5 гибкий силовой и цепей управления представляет собой современное кабельное изделие с многопроволочной медной жилой, изоляцией и защитной наружной оболочкой из поливинилхлоридного пластиката специального состава. Кабель характеризуется повышенной гибкостью токопроводящей жилы, не распространяет горение при групповой прокладке по высшей категории А, обладает ультранизким дымо- и газовыделением при тлении, а также пониженной токсичностью продуктов горения (LTx — Low Toxic), что обеспечивает высокий уровень безопасности людей на объектах с массовым пребыванием.
Ниже представлена детальная расшифровка маркировки, послойная структура конструкции, сводная таблица технико-эксплуатационных характеристик и регламентированные области применения кабеля.
Подробная расшифровка маркировки
Обозначение марки КГВВнг(A)-LSLTx 1х1,5 содержит исчерпывающие сведения о материалах, конструктивных особенностях и пожарно-техническом классе изделия:
- К — кабель;
- Г — гибкий (токопроводящая жила выполнена из множества скрученных медных проволок 5 класса гибкости);
- В — изоляция токопроводящей жилы из поливинилхлоридного пластиката пониженной пожарной опасности;
- В — наружная защитная оболочка из поливинилхлоридного пластиката пониженной пожарной опасности;
- нг(A) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
- LS — Low Smoke, пониженное выделение дыма и газов при горении и тлении;
- LTx — Low Toxic, показатель токсичности продуктов горения полимерных материалов не превышает установленных норм (чрезвычайно низкая токсичность);
- 1 — количество токопроводящих жил;
- 1,5 — номинальное сечение токопроводящей жилы, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — медная многопроволочная круглой формы, соответствующая 5 классу гибкости согласно ГОСТ 22483-2012.
- Изоляция — выполнена из ПВХ пластиката пониженной пожароопасности с низким дымогазовыделением и низкой токсичностью продуктов горения.
- Оболочка — наружный защитный слой из ПВХ пластиката пониженной пожароопасности пониженной токсичности, плотно прилегающий к изолированной жиле.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, В | 660 (при частоте 50 Гц) |
| Номинальное постоянное напряжение, В | 1000 |
| Количество жил и номинальное сечение, мм² | 1х1,5 |
| Класс гибкости токопроводящей жилы | 5 по ГОСТ 22483 |
| Диапазон рабочих температур эксплуатации, °C | от -50 до +50 |
| Минимальная температура прокладки без подогрева, °C | -15 |
| Длительно допустимая температура нагрева жил, °C | +70 |
| Предельная температура жил при токах короткого замыкания, °C | +160 |
| Минимальный радиус изгиба при монтаже | 5 наружных диаметров кабеля |
| Класс пожарной опасности по ГОСТ 31565-2012 | П1б.8.2.1.2 |
| Срок службы, лет | не менее 30 |
Область применения
- Групповая прокладка кабельных линий в зданиях детских дошкольных и образовательных учреждений;
- Монтаж систем электроснабжения и цепей управления в специализированных домах престарелых и инвалидов, больницах и спальных корпусах интернатов;
- Подключение электрооборудования, станков, механизмов и подвижных узлов, требующих повышенной гибкости кабеля;
- Прокладка цепей сигнализации, контроля и автоматизации во внутренних помещениях с повышенными требованиями к токсичности продуктов горения;
- Использование в кабельных сооружениях, лотках, коробах и кабельных эстакадах без прямого воздействия грунтовых вод и механических растягивающих нагрузок.
