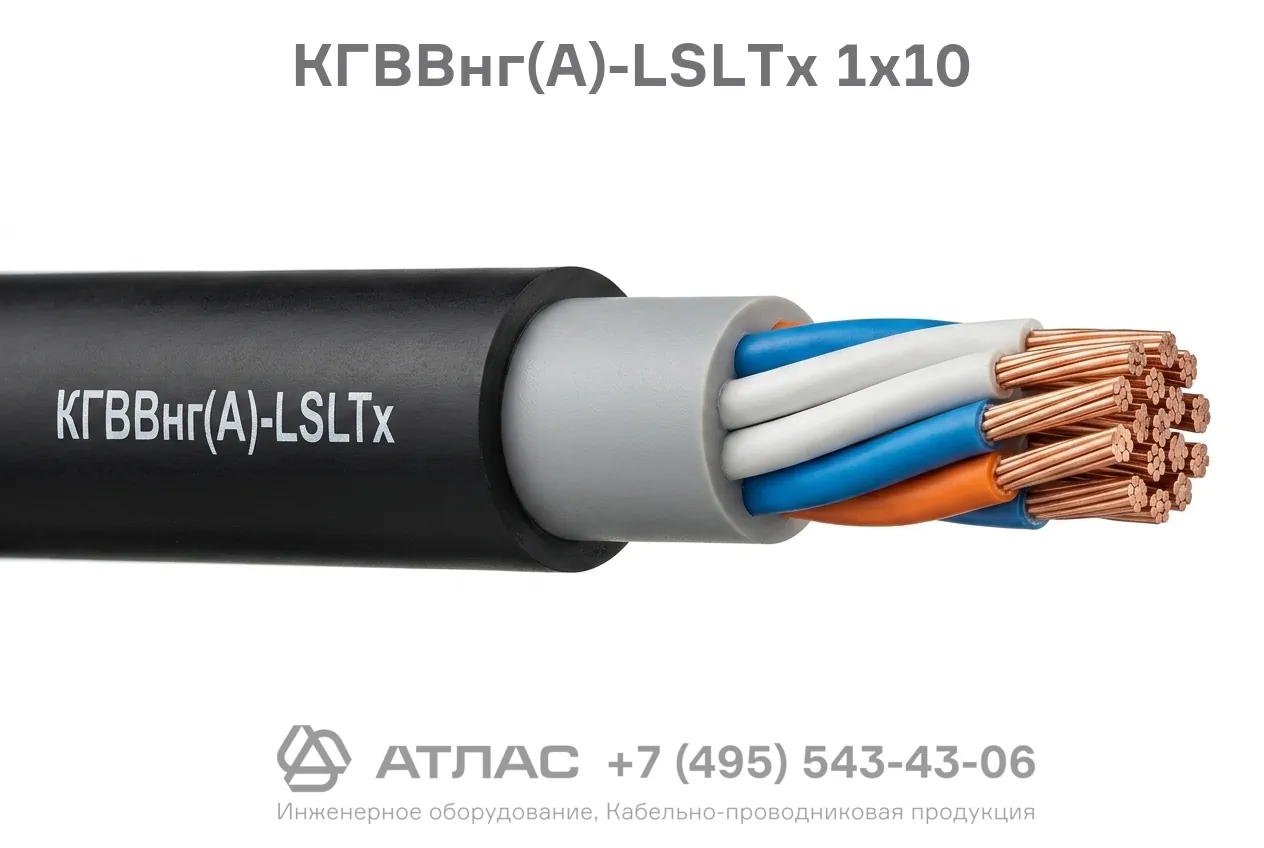

КГВВнг(A)-LSLTx 1х10 кабель гибкий медный 1х10 мм² пониженной токсичности и пожароопасности
Кабель КГВВнг(A)-LSLTx 1х10 гибкий — это силовое кабельное изделие с медной многопроволочной жилой сечением 10 мм², предназначенное для передачи и распределения электрической энергии в цепях переменного и постоянного тока. Кабель отличается повышенной гибкостью, не распространяет горение при групповой прокладке по категории А, выделяет минимальный объем дыма и обладает чрезвычайно низким уровнем токсичности продуктов горения, что делает его безопасным для применения в зданиях с массовым пребыванием людей.
Ниже представлена полная техническая расшифровка маркировки, конструкция изделия, нормативные эксплуатационные параметры и рекомендуемые сферы монтажа.
Подробная расшифровка маркировки
Обозначение марки КГВВнг(A)-LSLTx 1х10 содержит следующие характеристики конструкции и пожарной безопасности:
- К — кабель;
- Г — гибкий (токопроводящая жила повышенного класса гибкости);
- В — изоляция выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — наружная защитная оболочка из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- нг(A) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
- LS — Low Smoke, пониженное дымо- и газовыделение при тлении и горении;
- LTx — Low Toxic, показатель токсичности продуктов горения составляет более 120 г/м³, что свидетельствует о минимальной опасности для человека;
- 1 — количество токопроводящих жил;
- 10 — номинальное сечение жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — многопроволочная круглой формы из мягких медных проволок не ниже 4 или 5 класса гибкости по ГОСТ 22483.
- Изоляция — слой из поливинилхлоридного пластиката с пониженными показателями пожарной опасности и токсичности.
- Наружная оболочка — защитный поливинилхлоридный пластикат со свойствами нг(A)-LSLTx, обеспечивающий стойкость к механическим и климатическим воздействиям.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ частотой до 100 Гц |
| Номинальное постоянное напряжение | до 1,0 кВ |
| Количество и сечение жил | 1 × 10 мм² |
| Температура окружающей среды при эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимальная длительно допустимая температура нагрева жил | +70 °C |
| Предельная температура жил при токах короткого замыкания | +160 °C |
| Минимальный радиус изгиба при прокладке | не менее 8 наружных диаметров кабеля |
| Категория стойкости к распространению горения | ГОСТ 31565 (категория А) |
| Класс пожарной опасности | П1б.8.2.1.2 |
| Срок службы | не менее 30 лет |
Область применения
Кабель марки КГВВнг(A)-LSLTx 1х10 разработан для стационарного и нестационарного подключения силового оборудования, электроустановок, аппаратов и распределительных щитов. Благодаря низкой токсичности продуктов горения и малому дымовыделению кабель рекомендован к применению на объектах с повышенными требованиями к пожарной безопасности:
- детские дошкольные и образовательные учреждения, школы, интернаты;
- больницы, госпитали, родильные дома и медицинские стационары;
- дома престарелых и специализированные социальные центры;
- гостиницы, общежития, торгово-развлекательные комплексы и спортивные сооружения;
- метрополитен, вокзалы, аэропорты и закрытые пассажирские терминалы;
- промышленные и административные здания с высокой концентрацией людей и электронного оборудования.
