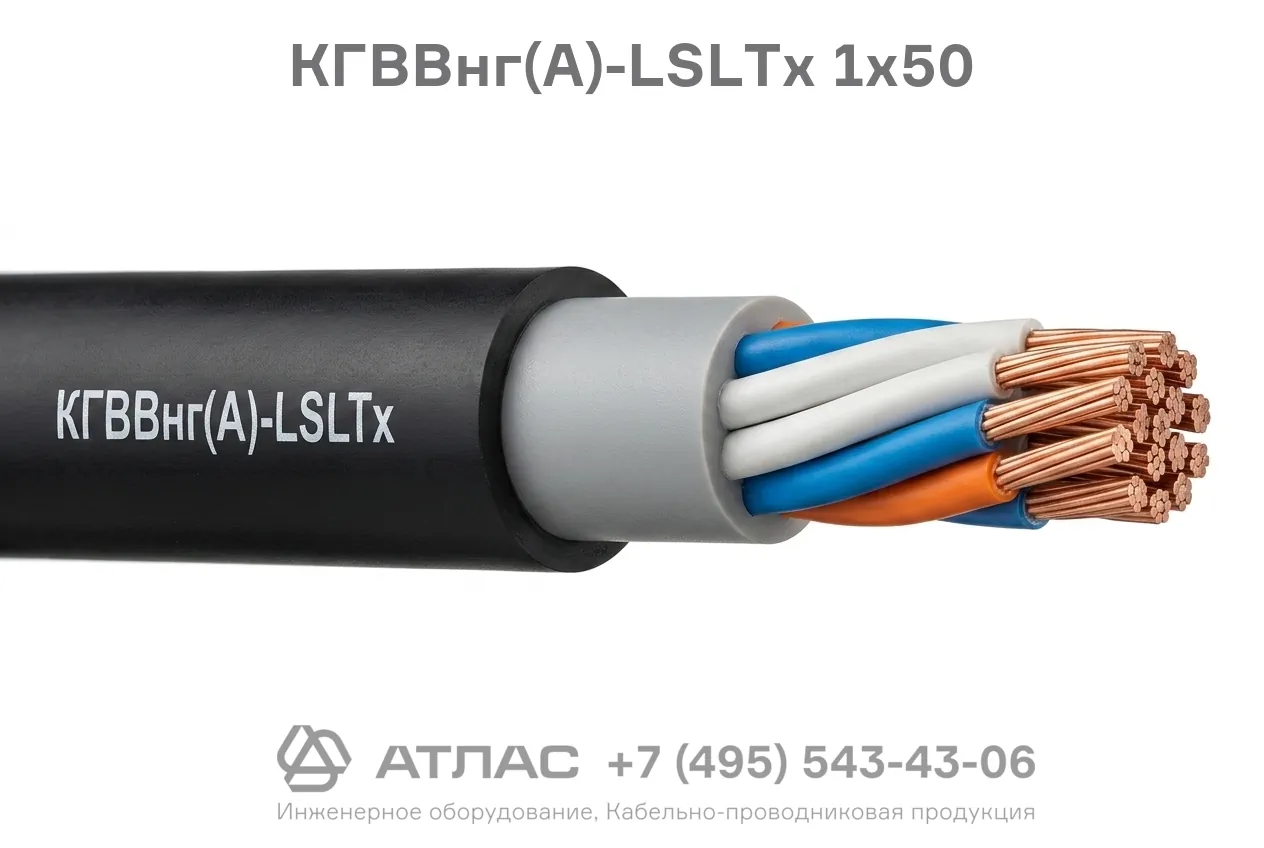

КГВВнг(A)-LSLTx 1х50 кабель гибкий силовой с медной жилой пониженной пожароопасности и токсичности
Кабель КГВВнг(A)-LSLTx 1х50 гибкий представляет собой силовой медный проводник повышенной пожарной безопасности, предназначенный для передачи и распределения электрической энергии в сетях с высокими требованиями к токсичности продуктов горения. Изделие оснащено многопроволочной жилой повышенной гибкости, изоляцией и наружной оболочкой из поливинилхлоридного пластиката пониженной пожароопасности с низким уровнем дымогазовыделения и малой токсичностью при тлении и горении.
Ниже представлена подробная расшифровка буквенно-цифрового обозначения, послойное описание конструкции, таблица технических параметров и перечень рекомендованных условий эксплуатации кабеля.
Подробная расшифровка маркировки
Структура обозначения КГВВнг(A)-LSLTx 1х50 содержит полную информацию о конструктивном исполнении и материалах изделия:
- К — кабель;
- Г — повышенная гибкость конструкции;
- В — изоляция проводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — внешняя защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- нг(A) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
- LS — Low Smoke, пониженное выделение дыма и газов при тлении и горении;
- LTx — Low Toxicity, низкая токсичность продуктов горения (эквивалентный показатель токсичности продуктов горения кабельных полимеров более 120 г/м³);
- 1 — количество токопроводящих жил;
- 50 — номинальное сечение жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — многопроволочная круглая жила из мягких медных проволок 4 или 5 класса гибкости.
- Изоляция — слой из ПВХ пластиката пониженной пожарной опасности со сниженным дымо- и газовыделением и низкой токсичностью продуктов горения.
- Наружная оболочка — защитный поливинилхлоридный слой пониженной пожароопасности типа LSLTx, устойчивый к внешним воздействиям и не распространяющий горение.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой 50 Гц | 0,66 кВ / 1 кВ |
| Номинальное постоянное напряжение | до 1,0 кВ / 1,5 кВ |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимальная допустимая температура нагрева жил при эксплуатации | +70 °C |
| Предельная температура жил при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при прокладке | не менее 5 наружных диаметров |
| Категория стойкости к распространению горения | ГОСТ 31565-2012 (категория А) |
| Срок службы | не менее 25 лет |
Область применения
Кабель марки КГВВнг(A)-LSLTx 1х50 разработан для применения на объектах с особыми требованиями к обеспечению пожарной безопасности и защиты людей от отравления токсичными газами:
- здания детских дошкольных и образовательных учреждений;
- больницы, госпитали и спальные корпуса медицинских организаций;
- дома престарелых и специализированные дома инвалидов;
- учреждения интернатного типа и общежития;
- стационарные и подвижные электроустановки внутри общественных зданий;
- кабель-несущие системы, эстакады и закрытые производственные помещения с повышенной плотностью пребывания людей.
