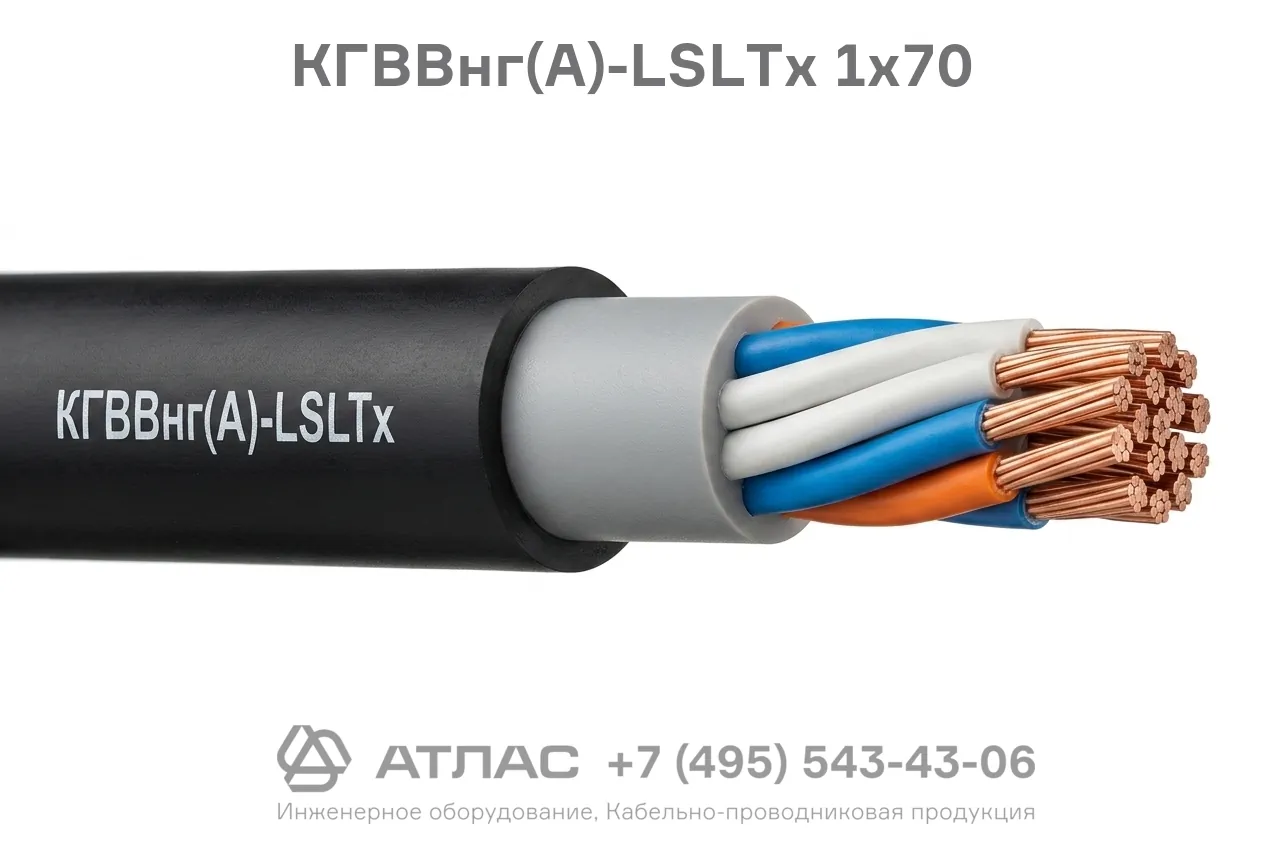

КГВВнг(A)-LSLTx 1х70 силовой медный гибкий кабель пониженной пожарной опасности и токсичности LTx
Кабель гибкий КГВВнг(A)-LSLTx 1х70 представляет собой специализированный силовой кабель с медной токопроводящей жилой повышенной гибкости, изоляцией и наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности с низким уровнем дымогазовыделения и низкой токсичностью продуктов горения. Изделие разработано для эксплуатации в сетях, где критически важно обеспечить сохранность жизни людей при возможном возгорании, предотвращая распространение огня по кабельным трассам и минимизируя выброс токсичных летучих соединений.
Ниже представлена полная техническая информация, включающая расшифровку условного обозначения, порядок конструктивных слоев, нормативные параметры и основные эксплуатационные сценарии.
Подробная расшифровка маркировки
Обозначение марки КГВВнг(A)-LSLTx 1х70 содержит исчерпывающие данные о конструкции и пожарно-технических свойствах проводника:
- К — кабель;
- Г — гибкая конструкция токопроводящей жилы (многопроволочная медь повышенного класса гибкости);
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
- нг(A) — показатель пожарной безопасности: не распространяет горение при групповой прокладке по категории А;
- LS — Low Smoke: пониженное дымо- и газовыделение при тлении и горении;
- LTx — Low Toxic: низкая токсичность продуктов горения и термической деструкции полимерных материалов;
- 1 — количество токопроводящих жил в кабеле;
- 70 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — многопроволочная круглая медная, соответствующая 4 или 5 классу гибкости по стандарту ГОСТ 22483.
- Изоляция — слой поливинилхлоридного пластиката пониженной пожароопасности с низкой токсичностью продуктов горения.
- Наружная оболочка — защитный слой из ПВХ пластиката пониженной горючести, пониженного дымовыделения и малой токсичности (LTx).
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой 50 Гц | 0,66 кВ / 1 кВ |
| Номинальное постоянное напряжение | до 1,5 кВ |
| Количество жил и номинальное сечение | 1х70 мм² |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Предельно допустимая температура нагрева жил при эксплуатации | +70 °C |
| Предельно допустимая температура жил при токах короткого замыкания | +160 °C |
| Категория стойкости к нераспространению горения | ГОСТ 31565 (П1б.8.2.1.2) / Категория А |
| Минимальный радиус изгиба при монтаже | не менее 8 наружных диаметров кабеля |
| Срок службы кабеля | не менее 30 лет |
Область применения
- Групповая прокладка кабельных линий в зданиях детских дошкольных и образовательных учреждений, интернатах и спальных корпусах.
- Организация систем электроснабжения и цепей управления в больницах, госпиталях и поликлиниках.
- Монтаж сетей в домах престарелых, санаториях и специализированных реабилитационных центрах.
- Подключение передвижных механизмов, станков, распределительных щитов и технологического оборудования, требующего гибких питающих проводников.
- Применение на объектах с массовым пребыванием людей, где действуют повышенные требования по ограничению токсичности продуктов горения.
