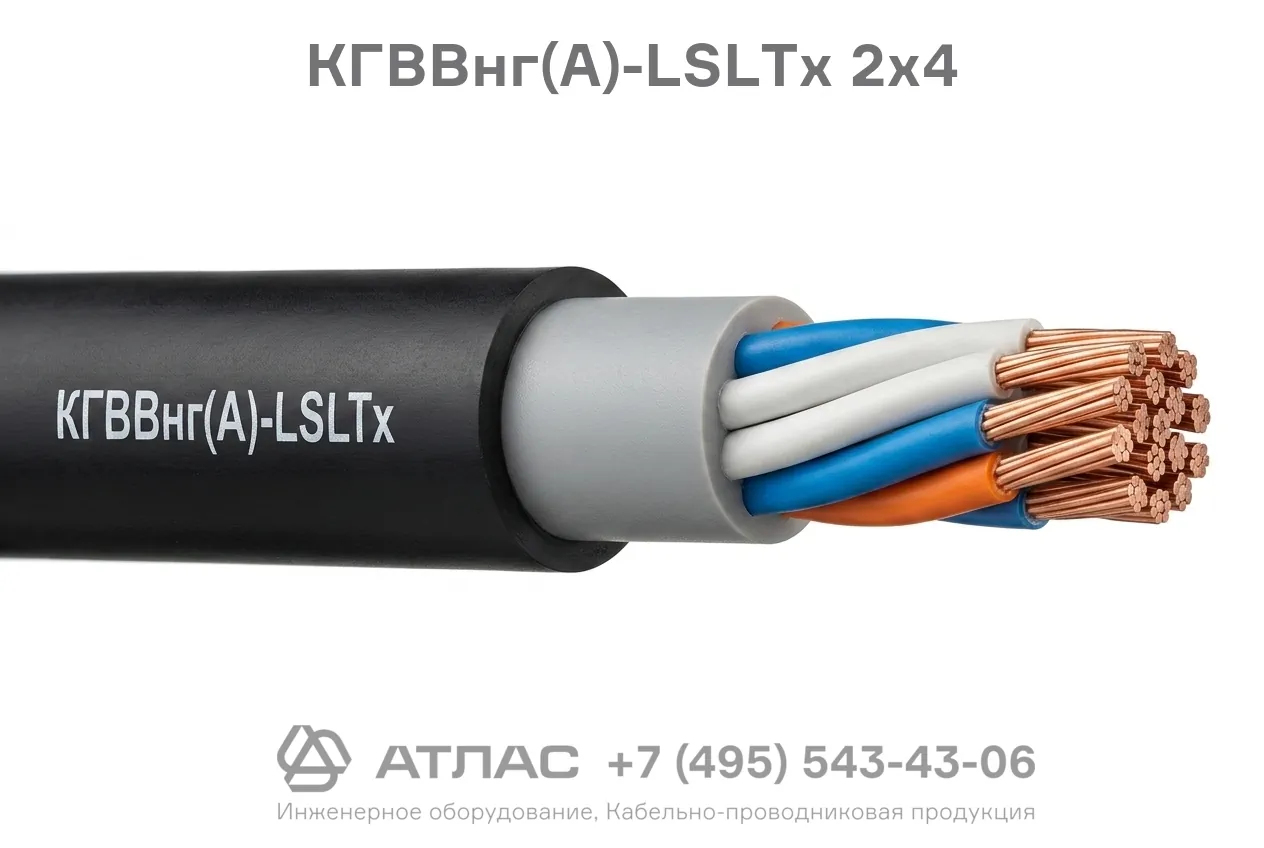

КГВВнг(A)-LSLTx 2х4 кабель гибкий медный 2-жильный сечением 4 мм2 с низкой токсичностью продуктов горения
Кабель КГВВнг(A)-LSLTx 2х4 гибкий — это кабельное изделие с медными многопроволочными жилами повышенной гибкости, предназначенное для передачи и распределения электроэнергии, а также для цепей управления и контроля в стационарных и подвижных установках. Кабель характеризуется нераспространением горения при групповой прокладке по категории А, пониженным выделением дыма и газа, а также сверхнизкой токсичностью продуктов горения, что обеспечивает высокий уровень безопасности на объектах с массовым пребыванием людей.
Ниже приведена подробная расшифровка маркировки, послойная конструкция, технические параметры и рекомендуемые сферы применения данного изделия.
Подробная расшифровка маркировки
Обозначение КГВВнг(A)-LSLTx 2х4 содержит исчерпывающую информацию о конструктивных особенностях и свойствах кабеля:
- К — кабель;
- Г — гибкий, с жилами повышенного класса гибкости;
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- нг(A) — не распространяет горение при групповой прокладке по категории А;
- LS — Low Smoke, пониженное дымо- и газовыделение при горении и тлении;
- LTx — Low Toxicity, сверхнизкая токсичность продуктов горения (эквивалентный показатель более 120 г/м³);
- 2 — количество токопроводящих жил;
- 4 — номинальное сечение токопроводящей жилы, мм².
Конструкция кабеля
- Токопроводящие жилы: медные, многопроволочные, круглой формы, соответствуют 4 или 5 классу гибкости по ГОСТ 22483.
- Изоляция: ПВХ пластикат пониженной пожарной опасности с низким дымовыделением и малой токсичностью. Изолированные жилы имеют цветовую маркировку для удобства монтажа.
- Скрутка: изолированные жилы скручены в сердечник.
- Внутренняя оболочка (заполнение): ПВХ компаунд пониженной пожароопасности, заполняющий промежутки между жилами и придающий кабелю круглую форму.
- Наружная оболочка: поливинилхлоридный пластикат с пониженным выделением дыма и газов, с низкой токсичностью продуктов горения (LSLTx).
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ / 1 кВ частотой до 50 Гц |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки без предварительного подогрева | -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельная температура жил при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при монтаже | не менее 8 наружных диаметров |
| Срок службы | не менее 30 лет |
Область применения
Кабель КГВВнг(A)-LSLTx 2х4 разработан для применения на объектах с повышенными требованиями к пожарной безопасности и плотности людских потоков:
- Здания дошкольных и школьных образовательных учреждений, интернатов и детских домов.
- Больницы, госпитали, санатории и другие лечебно-профилактические учреждения.
- Дома престарелых, центры реабилитации и объекты социальной инфраструктуры.
- Торгово-развлекательные центры, театры, кинозалы, спортивные комплексы и аэропорты.
- Офисные здания, гостиницы, административные учреждения и жилые комплексы.
- Системы питания электроприводов, электроинструмента, подвижных механизмов и стационарных электроустановок.
