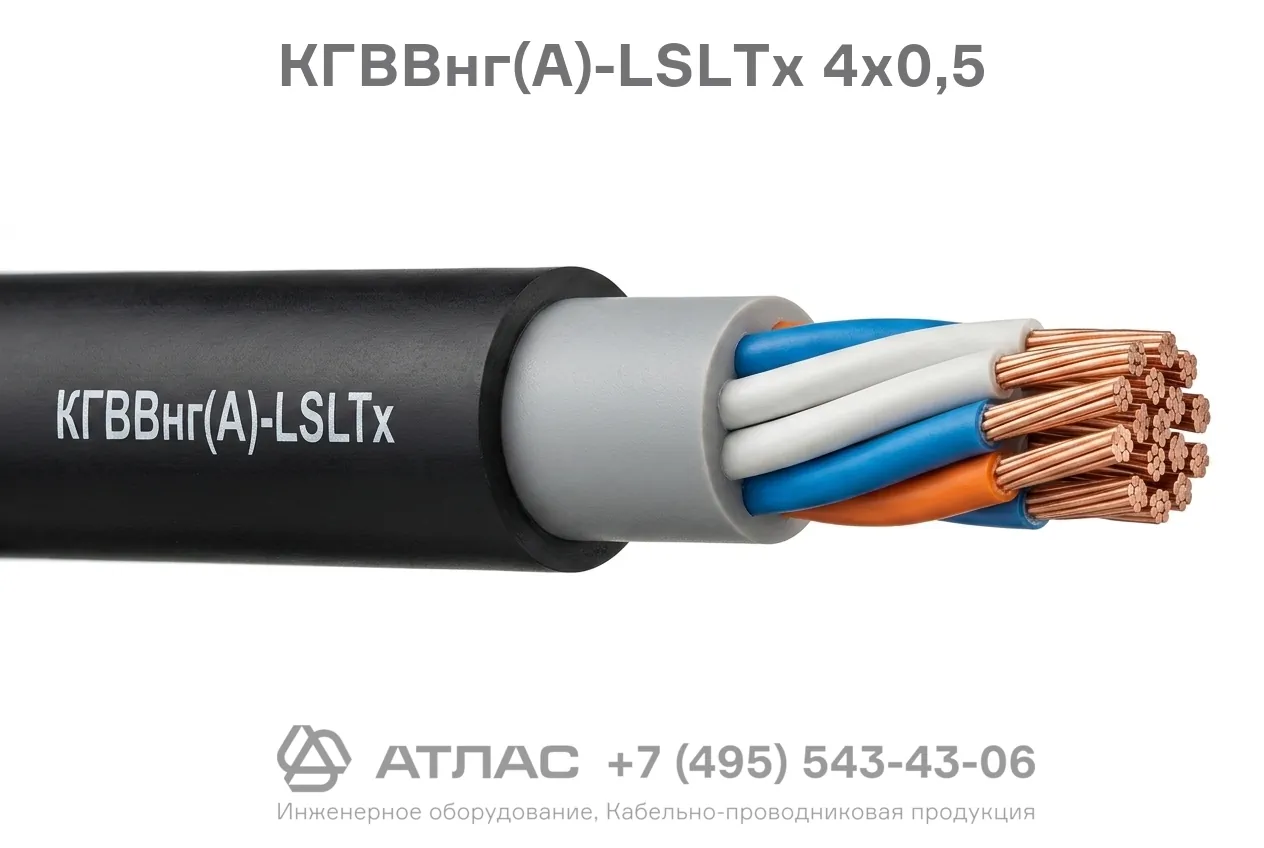

КГВВнг(A)-LSLTx 4х0,5 кабель гибкий с медными жилами с пониженной токсичностью продуктов горения
Кабель КГВВнг(A)-LSLTx 4х0,5 гибкий предназначен для фиксированного и подвижного присоединения электрооборудования, аппаратов, приборов и сборных распределительных устройств в цепях управления, сигнализации и контроля. Изделие выполнено на основе многопроволочных медных жил повышенной гибкости в изоляции и оболочке из ПВХ пластиката со специальным комплексом пожаробезопасных свойств. Кабель характеризуется нераспространением горения при групповой прокладке по категории А, пониженным выделением дыма и газа, а также предельно низкой токсичностью продуктов термической деструкции.
Ниже представлена детальная расшифровка маркировочного обозначения, послойная структура конструкции, сводная таблица технических параметров и рекомендации по условиям эксплуатации кабеля.
Подробная расшифровка маркировки
Обозначение марки КГВВнг(A)-LSLTx 4х0,5 содержит исчерпывающие данные о назначении, конструктивном исполнении, пожарной безопасности и размерных параметрах изделия:
- К — кабель;
- Г — гибкий, с жилами повышенного класса гибкости;
- В — изоляция проводников выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- нг(A) — не распространяет горение при групповой прокладке по категории А;
- LS — Low Smoke, пониженное дымо- и газовыделение в условиях тления и открытого пламени;
- LTx — Low Toxicity, низкая токсичность продуктов горения (эквивалентный показатель токсичности продуктов горения полимерных материалов более 120 г/м³);
- 4 — четыре токопроводящие жилы в сердечнике;
- 0,5 — номинальное сечение каждой токопроводящей жилы составляет 0,5 мм².
Конструкция кабеля
- Токопроводящие жилы — круглые многопроволочные проводники из мягкой медной проволоки 4 или 5 класса гибкости в соответствии с ГОСТ 22483.
- Изоляция — индивидуальная изоляция жил из ПВХ пластиката пониженной пожарной опасности с низким дымовыделением и малой токсичностью. Проводники имеют отличительную цветовую или цифровую маркировку.
- Скрутка — изолированные жилы скручены в общий сердечник с оптимальным шагом скрутки для сохранения гибкости.
- Наружная оболочка — сплошной защитный слой из ПВХ пластиката пониженной пожарной опасности, обеспечивающий защиту сердечника от механических воздействий и факторов окружающей среды.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, В | до 660 (частотой до 400 Гц) |
| Номинальное постоянное напряжение, В | до 1000 |
| Диапазон рабочих температур эксплуатации, °C | от -50 до +50 |
| Минимальная температура прокладки без подогрева, °C | -15 |
| Максимально допустимая температура нагрева жил, °C | +70 |
| Предельная температура жил при токах короткого замыкания, °C | +160 |
| Минимальный радиус изгиба при монтаже | не менее 5 наружных диаметров |
| Класс пожарной опасности по ГОСТ 31565-2012 | П1б.8.2.1.2 |
| Срок службы, лет | не менее 20 |
Область применения
- Групповая прокладка кабельных линий в зданиях детских дошкольных и образовательных учреждений;
- Монтаж систем контроля и управления в лечебно-профилактических учреждениях, больницах и поликлиниках;
- Электромонтаж в спальных корпусах интернатов, домах престарелых и инвалидов;
- Подключение промышленного оборудования, автоматики и станков в помещениях с повышенными требованиями к токсикологической безопасности людей при эвакуации.
