КГВВнг(A)-LSLTx 4х10 четырёхжильный медный силовой гибкий кабель с пониженной токсичностью горения
Кабель КГВВнг(A)-LSLTx 4х10 силовой гибкий — это высоконадежный кабель с четырьмя медными многопроволочными жилами сечением 10 мм² в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие характеризуется повышенной гибкостью токопроводящих жил, устойчивостью к нераспространению горения при групповой прокладке по категории А, пониженным дымо- и газовыделением, а также низкой токсичностью продуктов горения, что делает его безопасным для использования на объектах с массовым пребыванием людей.
Ниже представлена расшифровка маркировки, конструктивные особенности, технические параметры и типовые условия эксплуатации кабеля.
Подробная расшифровка маркировки
Обозначение марки КГВВнг(A)-LSLTx 4х10 содержит полную информацию о конструкции и свойствах кабеля:
- К — кабель;
- Г — гибкий, с многопроволочными медными жилами;
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
- нг(A) — не распространяет горение при групповой прокладке по категории А;
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
- LTx — Low Toxic, низкая токсичность продуктов горения (показатель токсичности более 120 г/м³);
- 4 — четыре токопроводящие жилы;
- 10 — номинальное сечение каждой жилы составляет 10 мм².

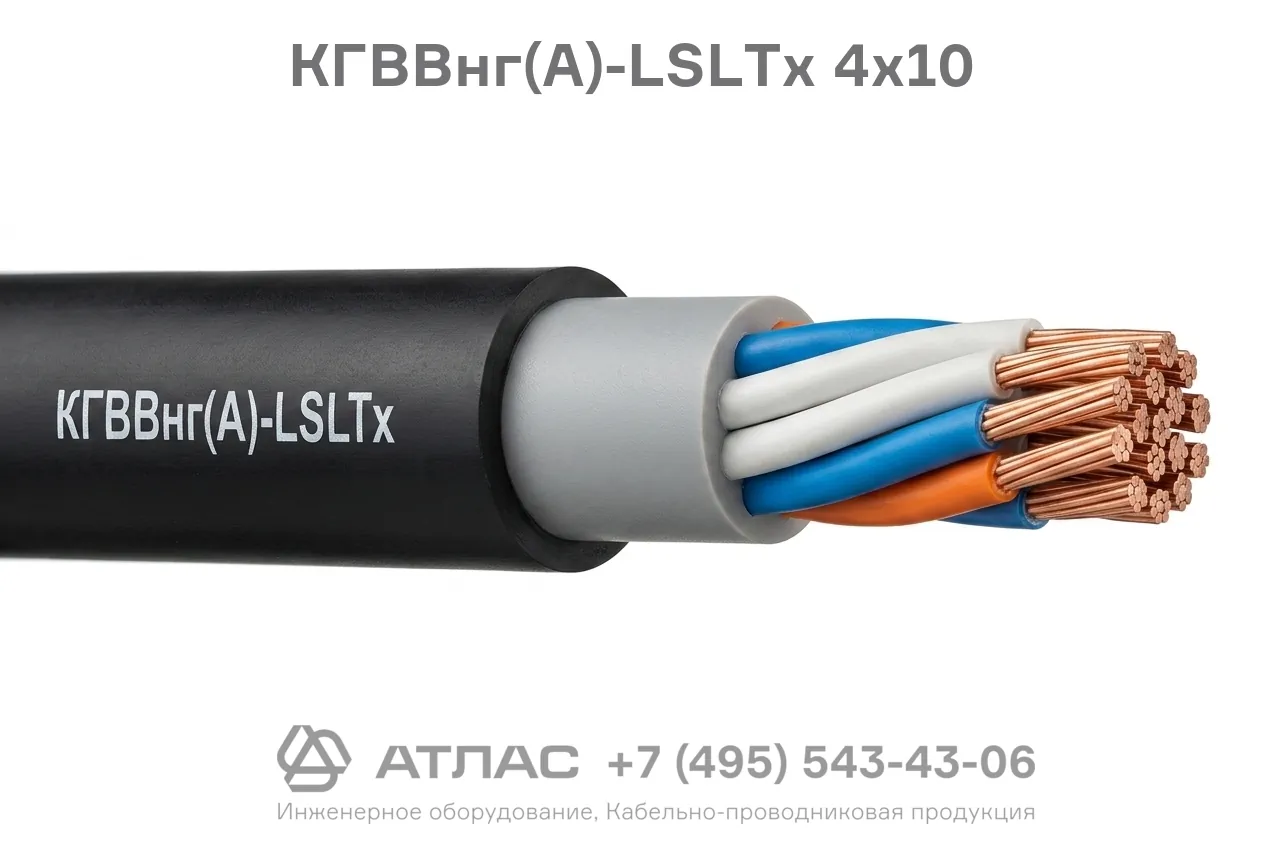

Конструкция кабеля
- Токопроводящие жилы — медные многопроволочные, круглой формы, повышенного класса гибкости в соответствии с ГОСТ 22483.
- Изоляция — из поливинилхлоридного пластиката пониженной пожарной опасности с низкой токсичностью продуктов горения, с индивидуальной цветовой маркировкой жил.
- Скрутка — изолированные жилы скручены в сердечник правильной скруткой.
- Внутреннее заполнение — из полимерной композиции на основе ПВХ пониженной пожарной опасности для придания кабелю круглой формы.
- Наружная оболочка — из поливинилхлоридного пластиката пониженной пожароопасности с низким дымовыделением и низкой токсичностью (нг(A)-LSLTx).
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ / 1 кВ частотой 50 Гц |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без подогрева | -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Максимальная температура жил при коротком замыкании | +160 °C |
| Класс пожарной опасности по ГОСТ 31565-2012 | П1б.8.2.1.2 |
| Минимальный радиус изгиба при прокладке | не менее 8 наружных диаметров |
| Срок службы | не менее 30 лет |
Область применения
- Групповая прокладка цепей питания и управления в зданиях детских дошкольных и образовательных учреждений.
- Электромонтаж в больницах, поликлиниках, спальных корпусах интернатов и домах престарелых.
- Питание электрооборудования, станков и подвижных механизмов, требующих гибкого кабельного подключения.
- Монтаж систем распределения электроэнергии в общественных зданиях с высокими нормами пожарной безопасности.
