КГВВнг(A)-LSLTx 4х6 кабель силовой гибкий 4-жильный сечением 6 мм2 с низкой токсичностью продуктов горения
Кабель КГВВнг(A)-LSLTx 4х6 гибкий — это четырехжильный кабель с многопроволочными медными жилами сечением 6 мм², предназначенный для передачи и распределения электроэнергии, а также цепей управления в стационарных установках и при подвижном монтаже. Главными эксплуатационными свойствами изделия являются повышенная гибкость конструкции, нераспространение горения при групповой прокладке по категории А, пониженное дымо- и газовыделение, а также чрезвычайно низкая токсичность продуктов горения (класс LSLTx), что обеспечивает максимальный уровень безопасности людей при возникновении пожара.
Ниже представлена подробная техническая информация о маркировке, конструкции, нормативных характеристиках и областях применения кабеля.
Подробная расшифровка маркировки
Обозначение КГВВнг(A)-LSLTx 4х6 содержит исчерпывающие данные о материалах, конструктивных особенностях и пожарной безопасности изделия:
- К — кабель;
- Г — гибкий (токопроводящие жилы повышенного класса гибкости);
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- нг(A) — не распространяет горение при групповой прокладке по категории А;
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при тлении и горении;
- LTx — Low Toxicity, низкая токсичность продуктов термической деструкции и горения;
- 4 — количество токопроводящих медных жил;
- 6 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).

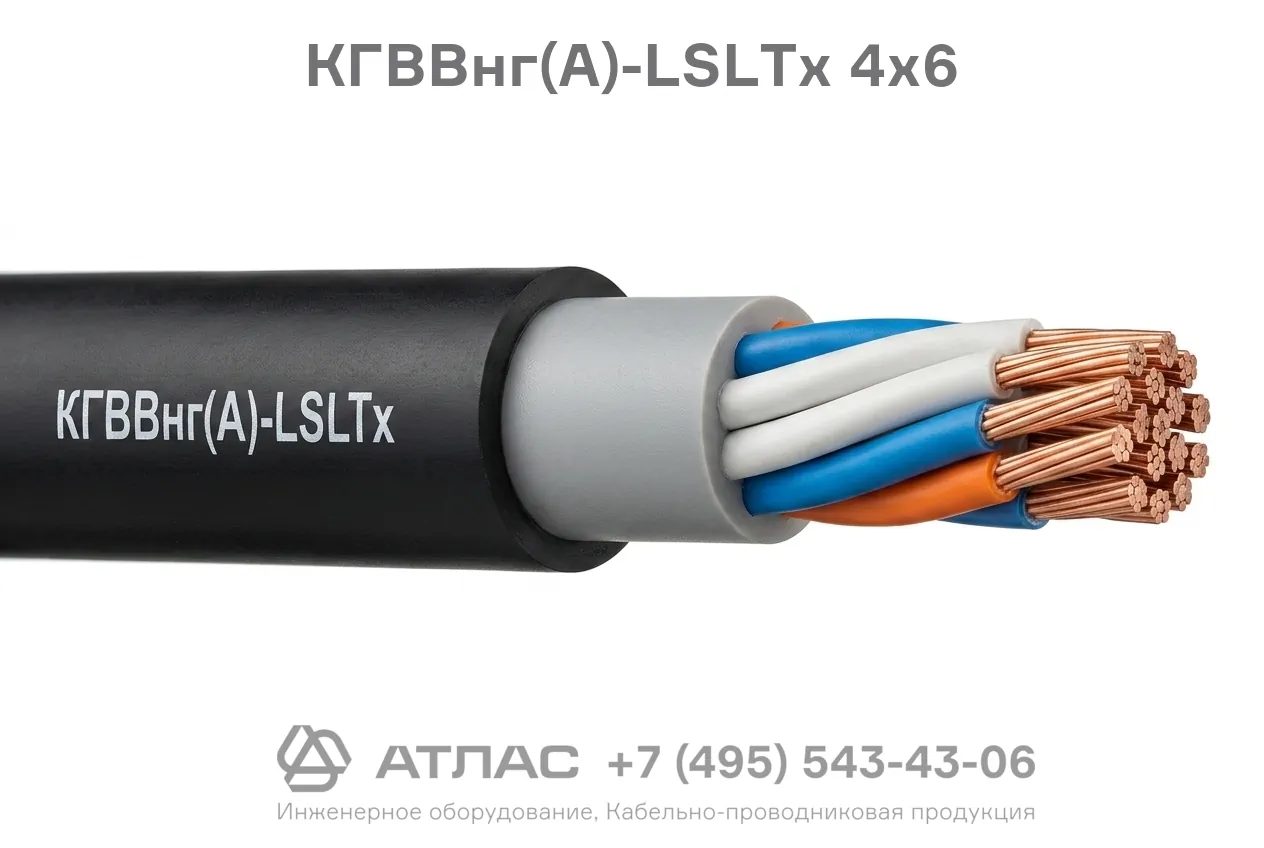

Конструкция кабеля
- Токопроводящие жилы — круглые медные многопроволочные (не ниже 4–5 класса гибкости по ГОСТ 22483).
- Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности и токсичности, с индивидуальной цветовой или цифровой маркировкой жил.
- Скрутка — изолированные жилы скручены в сердечник.
- Внутренняя оболочка (поясная изоляция / заполнение) — ПВХ композиция пониженной токсичности, заполняющая промежутки между жилами.
- Наружная оболочка — защитный слой из ПВХ пластиката пониженной пожарной опасности с низким дымовыделением и низкой токсичностью продуктов горения.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ / 1 кВ частотой до 100 Гц |
| Номинальное постоянное напряжение | до 1,0 кВ / 1,5 кВ |
| Диапазон рабочих температур | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Длительно допустимая температура нагрева жил при эксплуатации | +70 °C |
| Предельная температура жил при токах короткого замыкания | +160 °C |
| Минимальный радиус изгиба при прокладке | не менее 8 наружных диаметров кабеля |
| Категория пожарной безопасности | ГОСТ 31565 (П1б.8.2.1.2) |
| Срок службы | не менее 30 лет |
Область применения
Кабель КГВВнг(A)-LSLTx 4х6 разработан для применения на объектах с особыми требованиями к пожарной безопасности и токсикологическим показателям воздушной среды:
- Здания детских дошкольных учреждений, школ и интернатов;
- Больницы, госпитали, санатории и специализированные медицинские центры;
- Дома престарелых и инвалидов;
- Спальные корпуса образовательных учреждений интернатного типа;
- Электроустановки и цепи управления технологическим оборудованием с возможностью ограниченных изгибов при монтаже;
- Групповые кабельные линии в административных, общественных и жилых зданиях.
