КГВВнг(A)-LSLTx 4х70 гибкий силовой кабель 4-жильный с изоляцией и оболочкой из ПВХ пониженной токсичности
Кабель гибкий КГВВнг(A)-LSLTx 4х70 — это гибкий силовой кабель с четырьмя медными многопроволочными токопроводящими жилами сечением 70 мм², изоляцией и наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие характеризуется повышенной гибкостью при монтаже, не распространяет горение при групповой прокладке по категории А, отличается пониженным уровнем дымо- и газовыделения, а также предельно низкой токсичностью продуктов горения.
Ниже представлена подробная расшифровка маркировки, конструктивные особенности, технические характеристики и область применения кабеля.
Подробная расшифровка маркировки
Обозначение КГВВнг(A)-LSLTx 4х70 содержит полную информацию о конструктивном исполнении и свойствах изделия:
- К — кабель;
- Г — гибкий, токопроводящие жилы повышенного класса гибкости;
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка из поливинилхлоридного (ПВХ) пластиката;
- нг(A) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
- LS — пониженное выделение дыма и газов при горении и тлении (Low Smoke);
- LTx — низкая токсичность продуктов горения (Low Toxicity);
- 4 — количество токопроводящих жил;
- 70 — номинальное сечение каждой токопроводящей жилы, мм².

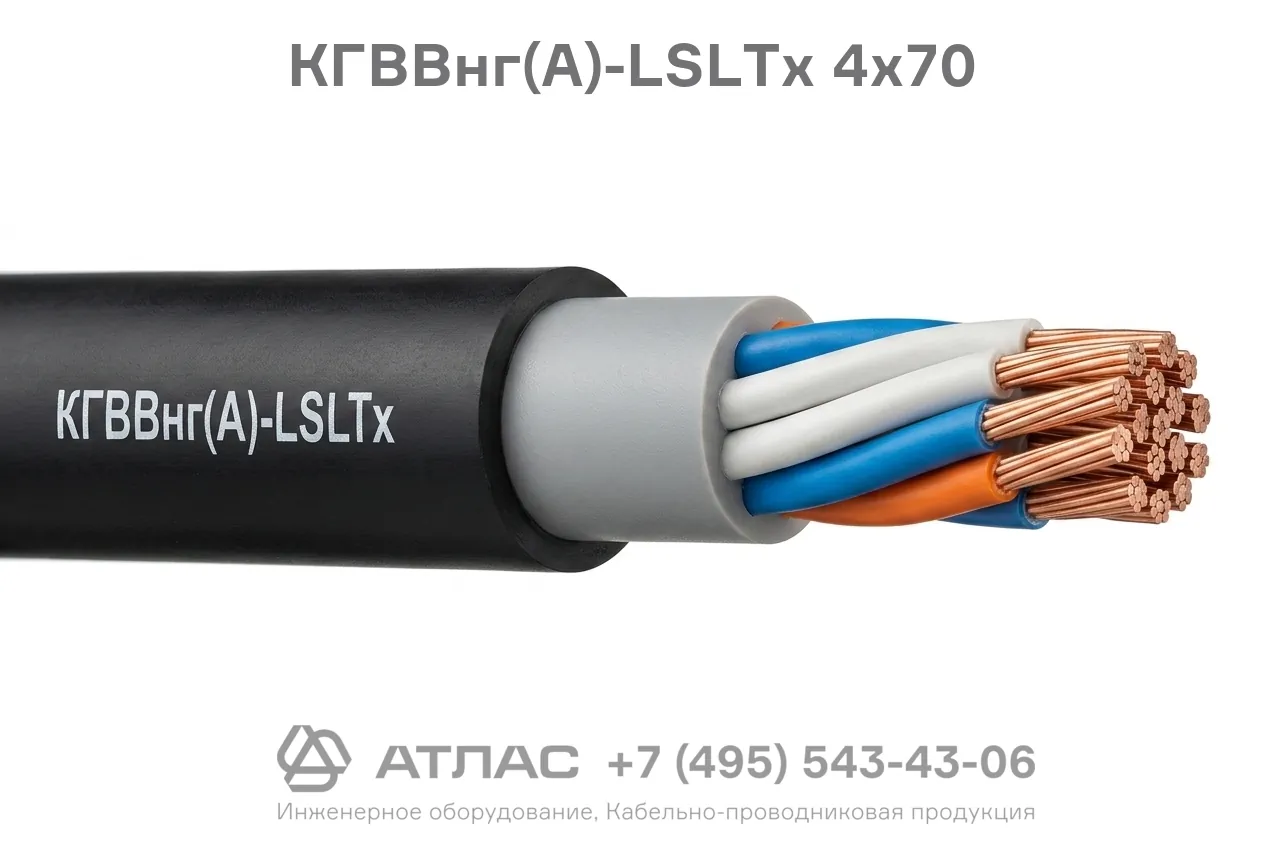

Конструкция кабеля
- Токопроводящие жилы — четыре многопроволочные медные жилы круглого сечения 5 класса гибкости по ГОСТ 22483.
- Изоляция — слой из поливинилхлоридного пластиката пониженной пожарной опасности с низкой токсичностью продуктов горения с индивидуальной цветовой маркировкой.
- Скрутка — изолированные жилы скручены в сердечник с заполнением промежутков между ними специальным невулканизированным компаундом.
- Оболочка — наружный защитный слой из ПВХ пластиката пониженной пожарной опасности с низким дымо- и газовыделением и малой токсичностью газов.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой 50 Гц | 0,66 кВ / 1 кВ |
| Номинальное постоянное напряжение | до 1,5 кВ |
| Количество и сечение жил | 4х70 мм² |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельная температура жил при токах короткого замыкания | +160 °C |
| Минимальный радиус изгиба при прокладке | не менее 8 наружных диаметров |
| Показатель токсичности продуктов горения полимерных материалов | более 120 г/м³ |
| Срок службы | не менее 25–30 лет |
Область применения
Кабель предназначен для распределения и передачи электроэнергии в стационарных установках и для присоединения передвижных механизмов к электрическим сетям при повышенных требованиях к пожарной безопасности:
- детские дошкольные и образовательные учреждения, школы и интернаты;
- больницы, госпитали, поликлиники и другие лечебно-профилактические учреждения;
- дома престарелых, санатории и спальные корпуса социальных объектов;
- торгово-развлекательные центры, вокзалы, аэропорты и объекты с массовым пребыванием людей;
- производственные и складские помещения с повышенными требованиями к экологической и пожарной безопасности.
