КГВВнг(A)-LSLTx 5х25 кабель силовой гибкий пятижильный медный пониженной токсичности и пожароопасности
Кабель КГВВнг(A)-LSLTx 5х25 гибкий — это пятижильный силовой кабель с медными многопроволочными токопроводящими жилами, предназначенный для передачи и распределения электрической энергии в сетях на переменное напряжение до 0,66 и 1 кВ. Кабель характеризуется повышенной гибкостью конструкции, не распространяет горение при групповой прокладке по категории А, отличается пониженным уровнем дымо- и газовыделения, а также низкой токсичностью продуктов термического разложения и горения.
Ниже представлена подробная расшифровка маркировочного обозначения, послойная структура конструкции, ключевые технические параметры и типовые сферы применения данной кабельной продукции.
Подробная расшифровка маркировки
Обозначение марки КГВВнг(A)-LSLTx 5х25 содержит исчерпывающие данные о конструктивных особенностях и свойствах пожарной безопасности изделия:
- К — кабель;
- Г — гибкий (токопроводящие жилы повышенного класса гибкости);
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- нг(A) — не распространяет горение при групповой прокладке по категории А;
- LS — Low Smoke, пониженное выделение дыма и газов при тлении и горении;
- LTx — Low Toxicity, низкая токсичность продуктов горения полимерных материалов;
- 5 — количество токопроводящих жил;
- 25 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).

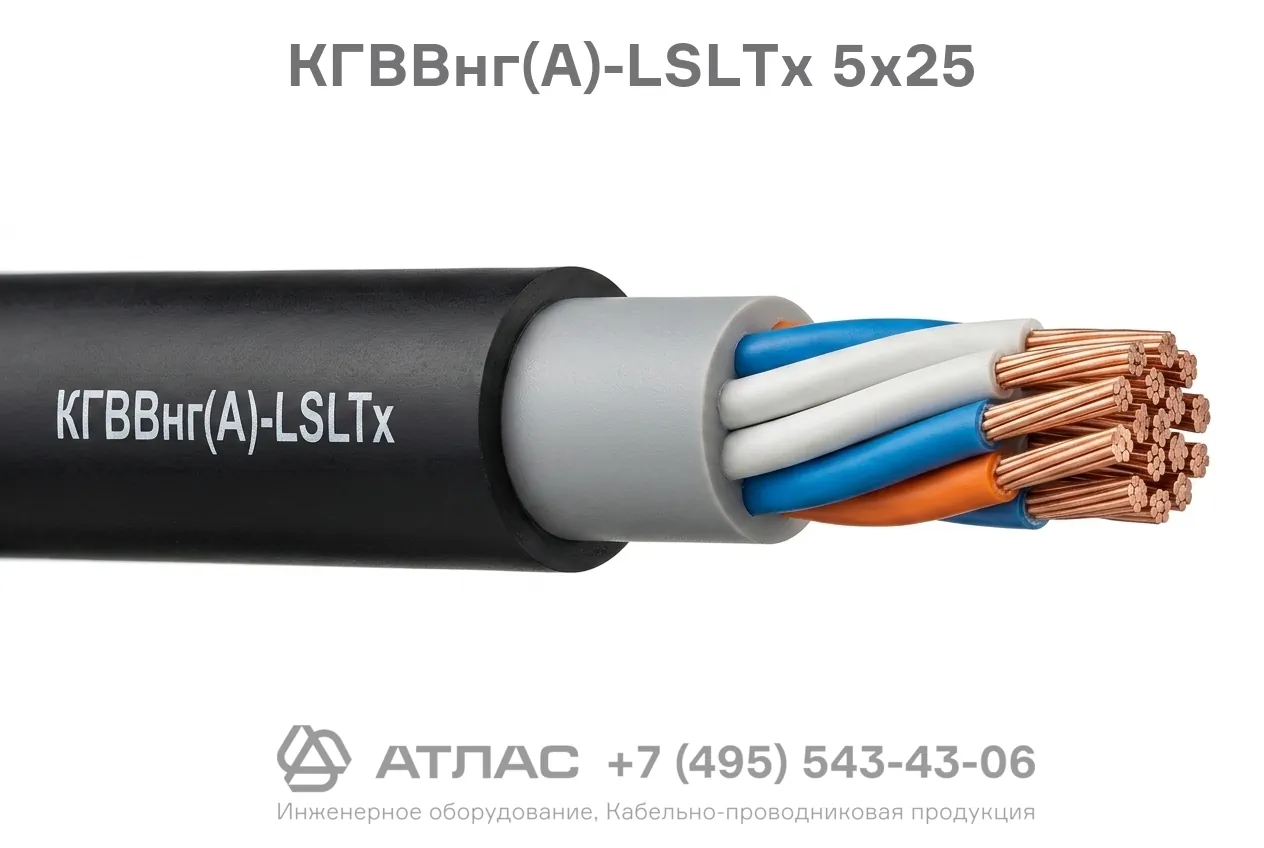

Конструкция кабеля
- Токопроводящие жилы — круглые медные многопроволочные, соответствующие классу гибкости не ниже 4 или 5 по ГОСТ 22483.
- Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с низким уровнем дымовыделения и малой токсичностью газов. Изолированные жилы имеют отличительную цветовую или цифровую маркировку.
- Скрутка — изолированные жилы скручены в сердечник с заполнением межжильного пространства полимерным составом с аналогичными характеристиками пожаробезопасности.
- Оболочка — наружный защитный слой из ПВХ пластиката пониженной пожароопасности, дымовыделения и низкой токсичности (LSLTx).
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 / 1,0 кВ частотой 50 Гц |
| Номинальное постоянное напряжение | до 1,0 / 1,5 кВ |
| Количество и сечение жил | 5х25 мм² |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Длительно допустимая температура нагрева жил при эксплуатации | +70 °C |
| Предельно допустимая температура жил при токах короткого замыкания | +160 °C |
| Минимальный радиус изгиба при прокладке | не менее 8 наружных диаметров кабеля |
| Класс пожарной опасности по ГОСТ 31565-2012 | П1б.8.2.1.2 |
| Срок службы | не менее 30 лет |
Область применения
- Групповая стационарная и нестационарная прокладка цепей питания и управления в зданиях с массовым пребыванием людей.
- Электроснабжение дошкольных и школьных образовательных учреждений, больниц, поликлиник, спальных корпусов интернатов.
- Монтаж систем электрооборудования в концертных залах, театрах, спортивных сооружениях, торговых и офисных центрах.
- Подключение передвижных механизмов, промышленного технологического оборудования, распределительных шкафов и станций управления.
- Прокладка в кабельных сооружениях, закрытых помещениях, лотках, коробах и кабельных каналах при повышенных требованиях к пожарной безопасности.
