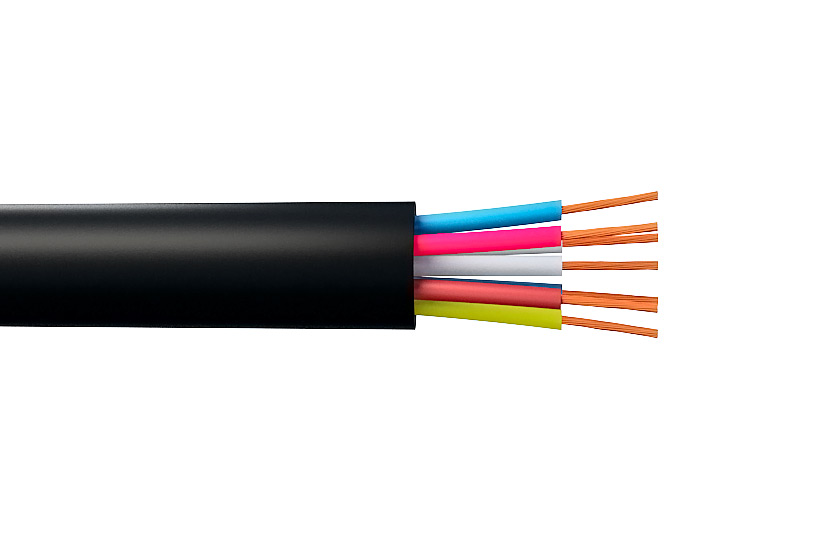

КГВВ 7х0,75 кабель гибкий медный с поливинилхлоридной изоляцией и оболочкой для цепей управления
Кабель КГВВ 7х0,75 гибкий — это многожильный кабель с медными гибкими токопроводящими жилами в изоляции и наружной оболочке из поливинилхлоридного пластиката. Изделие предназначено для передачи и распределения электрической энергии в силовых цепях, а также для построения вторичных цепей управления, контроля, автоматики и сигнализации при номинальном переменном напряжении до 660 В частотой до 50 Гц или постоянном напряжении до 1000 В. Кабель характеризуется высокой гибкостью, стойкостью к многократным перегибам и воздействию агрессивных факторов производственной среды.
Ниже представлена подробная расшифровка маркировки, послойная структура конструкции, сводная таблица технических параметров и основные сферы практического применения данного кабеля.
Подробная расшифровка маркировки
Обозначение марки КГВВ 7х0,75 содержит информацию о конструктивном исполнении, материалах элементов и размерности проводника:
- К — кабель;
- Г — гибкий (токопроводящие жилы повышенного класса гибкости);
- В — изоляция жил выполнена из поливинилхлоридного пластиката (ПВХ);
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката (ПВХ);
- 7 — количество токопроводящих жил в кабеле;
- х — знак умножения, разделяющий число жил и их геометрический размер;
- 0,75 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — круглые медные многопроволочные жилы 4 или 5 класса гибкости по ГОСТ 22483.
- Изоляция — индивидуальный слой из поливинилхлоридного пластиката (ПВХ) с отличительной цветовой или цифровой маркировкой для удобства идентификации при подключении.
- Скрутка — изолированные жилы скручены концентрическим повивом в единый сердечник.
- Наружная оболочка — сплошной защитный слой из поливинилхлоридного пластиката (ПВХ), предохраняющий внутренние элементы кабеля от механических повреждений, влаги и пыли.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | до 660 В (частота 50 Гц) |
| Номинальное постоянное напряжение | до 1000 В |
| Количество жил и номинальное сечение | 7х0,75 мм² |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки и монтажа без подогрева | -15 °C |
| Максимальная длительно допустимая температура нагрева жил | +70 °C |
| Предельно допустимая температура жил при токах короткого замыкания | +160 °C |
| Минимальный радиус изгиба при монтаже | не менее 5 наружных диаметров |
| Климатическое исполнение | УХЛ, Т по ГОСТ 15150 |
| Срок службы | не менее 8 лет |
Область применения
- Подключение подвижных механизмов, станков, подъемно-транспортного и технологического оборудования к электрическим сетям;
- Монтаж цепей управления, контроля, блокировки, релейной защиты и сигнализации в распределительных устройствах;
- Стационарная и нестационарная прокладка внутри производственных, складских и административных помещений;
- Прокладка в кабельных лотках, коробах, кабельных каналах и гибких защитных рукавах;
- Организация межприборных и межблочных электрических соединений в системах промышленной автоматизации.
