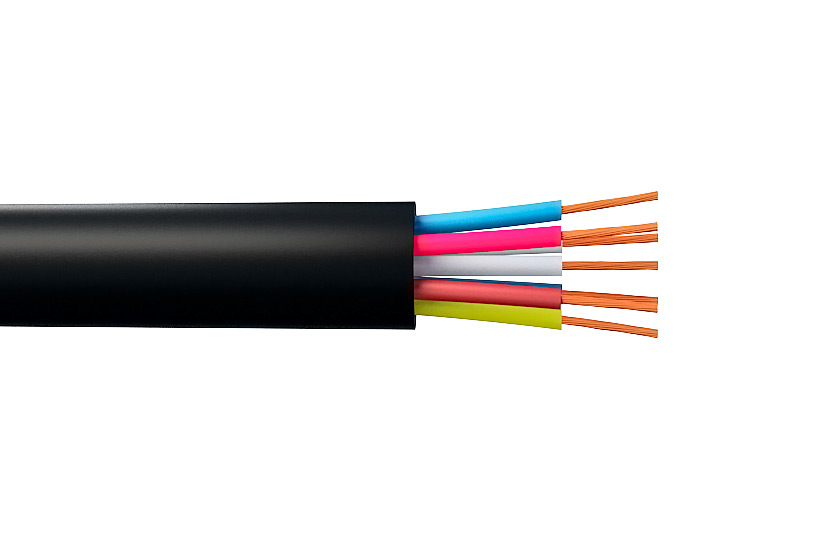

КГВВ 7х1,5 кабель гибкий управления и питания с медными многопроволочными жилами в ПВХ изоляции
180.11 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
183
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Описание
Кабель КГВВ 7х1,5 гибкий предназначен для фиксированного и подвижного присоединения электрооборудования к электрическим сетям и цепям управления, оснащен 7 медными жилами сечением 1,5 мм² в надежной изоляции из ПВХ.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
183
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Наружный диаметр, мм
11.9
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Кабель КГВВ 7х1,5 гибкий — это многожильный кабель управления и электропитания с гибкими медными токопроводящими жилами, предназначенный для передачи электрических сигналов и распределения энергии в цепях контроля и управления. Конструкция изделия обеспечивает высокую эластичность при монтаже, устойчивость к многократным перегибам, а также надежную защиту цепей благодаря применению изоляции и внешней оболочки из поливинилхлоридного пластиката.
Ниже представлена подробная расшифровка маркировочного обозначения, послойная структура конструкции и нормативные технические параметры изделия.
Подробная расшифровка маркировки
Обозначение марки КГВВ 7х1,5 включает в себя конструктивные особенности и типоразмер изделия:
- К — кабель;
- Г — повышенная гибкость конструкции;
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- 7 — количество токопроводящих жил;
- 1,5 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — многопроволочная круглая жила из мягкой медной проволоки повышенного класса гибкости (не ниже 4–5 класса по ГОСТ 22483).
- Изоляция — индивидуальный слой из поливинилхлоридного пластиката с цветовой или цифровой маркировкой для идентификации жил при подключении.
- Скрутка — изолированные жилы скручены в сердечник с правильным шагом для сохранения гибкости.
- Наружная оболочка — сплошной защитный слой из ПВХ пластиката, предохраняющий внутренние элементы от механических воздействий, пыли и влаги.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | до 660 В частотой до 50 Гц |
| Номинальное постоянное напряжение | до 1000 В |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Минимальный радиус изгиба при прокладке | не менее 5 наружных диаметров кабеля |
| Количество жил и сечение | 7х1,5 мм² |
| Срок службы | не менее 5 лет (при подвижной эксплуатации), до 15 лет (при фиксированном монтаже) |
Область применения
- Подключение подвижных механизмов, станков, подъемно-транспортного и технологического оборудования к электрическим сетям;
- Монтаж цепей управления, сигнализации, контроля и автоматизации производственных процессов;
- Прокладка внутри производственных, складских и административных помещений в кабельных лотках, каналах, коробах и трубах;
- Организация межприборных и межблочных соединений в электротехнических шкафах и распределительных щитах.
