КГВВЭ 14х0,75 кабель гибкий экранированный для цепей управления и сигнализации, с ПВХ изоляцией
Характеристики
Производители
:
Единица измерения
:
м
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Материал изоляции
:
ПВХ
Описание
Кабель КГВВЭ 14х0,75 гибкий экранированный предназначен для передачи сигналов в цепях управления и контроля при напряжении до 660 В. Изделие устойчиво к многократным изгибам и защищено от электромагнитных помех.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
0
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Наличие экрана
да
Кабель КГВВЭ 14х0,75 гибкий — это контрольный экранированный кабель с медными многопроволочными жилами, изоляцией и наружной оболочкой из поливинилхлоридного пластиката. Изделие предназначено для передачи электрических сигналов малой мощности и подключения подвижных и неподвижных механизмов в условиях повышенных требований к защите от внешних электромагнитных полей и помех.
Ниже приведена подробная расшифровка маркировки, конструкция кабеля, его нормативные технические параметры и область применения.
Подробная расшифровка маркировки
Обозначение марки КГВВЭ 14х0,75 содержит информацию о конструктивных особенностях и типоразмере изделия:
- К — кабель;
- Г — повышенная гибкость конструкции за счет применения многопроволочных медных жил;
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Э — экран в виде оплетки из медных проволок для защиты передаваемого сигнала от электромагнитных помех;
- 14 — количество токопроводящих жил;
- 0,75 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).

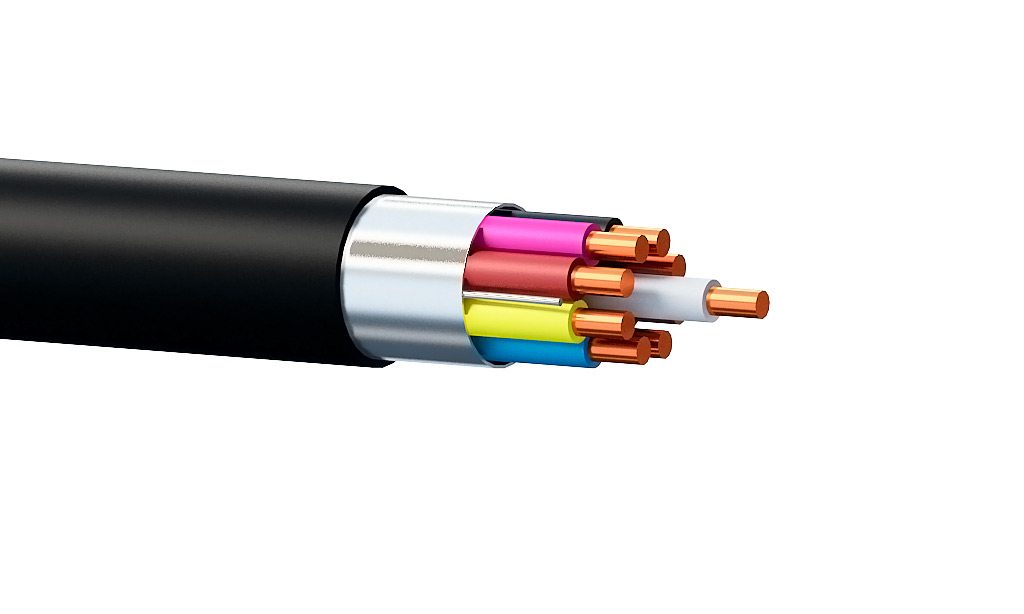

Конструкция кабеля
- Токопроводящие жилы — медные многопроволочные круглые, повышенного класса гибкости (не ниже 4–5 класса по ГОСТ 22483).
- Изоляция — поливинилхлоридный пластикат с индивидуальной цветовой или цифровой маркировкой для удобства идентификации жил при монтаже.
- Скрутка — изолированные жилы скручены в сердечник с правильным чередованием повивов.
- Разделительный слой — обмотка синтетической лентой или пленкой поверх скрученных жил.
- Экран — сплошная оплетка из медных или луженых медных проволок.
- Наружная оболочка — поливинилхлоридный пластикат, устойчивый к внешним механическим воздействиям.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой до 50 Гц | до 660 В |
| Номинальное постоянное напряжение | до 1000 В |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Минимальный радиус изгиба при прокладке | не менее 5 наружных диаметров кабеля |
| Максимальная рабочая температура жилы при длительной нагрузке | +70 °C |
| Класс пожарной безопасности | не распространяет горение при одиночной прокладке |
| Срок службы | не менее 15 лет |
Область применения
- Подключение цепей управления, контроля, сигнализации и автоматики промышленного оборудования.
- Присоединение к электрическим сетям передвижных станков, механизмов и технологических линий.
- Прокладка внутри производственных помещений, кабельных каналов, туннелей и эстакад при отсутствии риска механических повреждений.
- Эксплуатация в условиях повышенного уровня электромагнитных полей и перекрестных помех.
