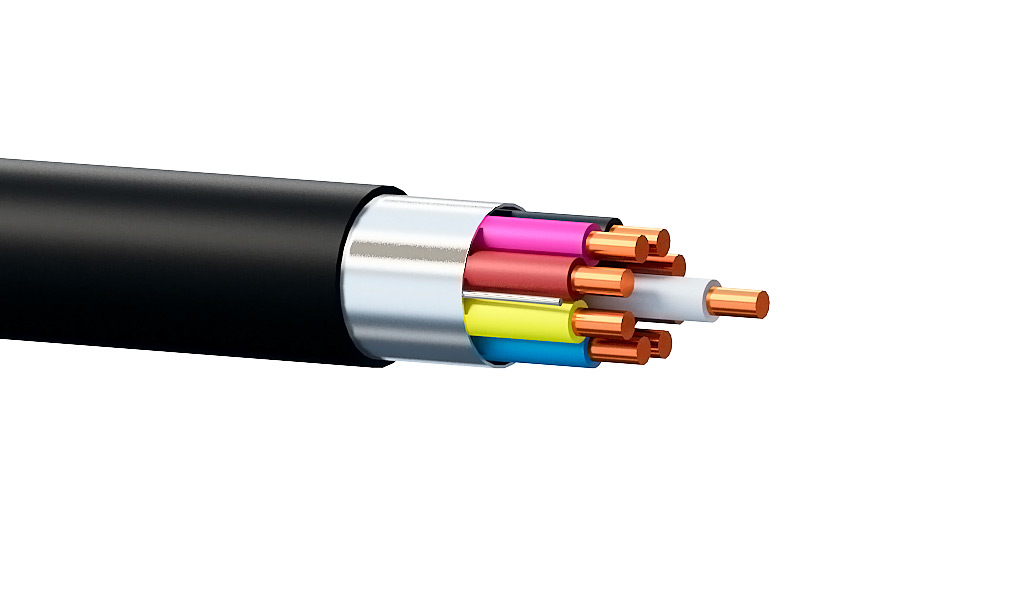

КГВВЭ 14х1,5 кабель гибкий экранированный с медными жилами в ПВХ изоляции для цепей управления
Характеристики
Производители
:
Единица измерения
:
м
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Материал изоляции
:
ПВХ
Описание
Кабель КГВВЭ 14х1,5 гибкий экранированный предназначен для передачи сигналов управления и питания электрооборудования в условиях повышенных электромагнитных помех при номинальном переменном напряжении до 660 В.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
0
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Наличие экрана
да
Кабель КГВВЭ 14х1,5 гибкий экранированный — это многожильный кабель управления и питания с медными гибкими жилами, изоляцией и наружной оболочкой из поливинилхлоридного пластиката, оснащенный общим защитным экраном. Изделие характеризуется повышенной гибкостью, устойчивостью к многократным изгибам, эффективной защитой передаваемых сигналов от внешних электромагнитных помех и надежностью при стационарном и подвижном монтаже.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, область применения и основные технические параметры кабеля.
Подробная расшифровка маркировки
Обозначение кабеля КГВВЭ 14х1,5 содержит полную техническую информацию о его структуре и типоразмере:
- К — кабель;
- Г — гибкий (токопроводящие жилы повышенного класса гибкости);
- В — изоляция жил из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка из поливинилхлоридного (ПВХ) пластиката;
- Э — общий экранирующий слой для защиты от электромагнитных помех;
- 14 — количество токопроводящих жил;
- х — знак умножения (разделитель параметров);
- 1,5 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — многопроволочная круглая жила из мягкой медной проволоки 4 или 5 класса гибкости.
- Изоляция — поливинилхлоридный пластикат с цветовой или счетной цифровой маркировкой жил.
- Скрутка — изолированные жилы скручены в сердечник концентрическими повивами.
- Разделительный слой — синтетическая лента или поливинилхлоридная поясная изоляция поверх скрутки.
- Экран — общий защитный экран из медных проволок или фольгированного композитного материала с контактным проводником.
- Наружная оболочка — монолитный слой из поливинилхлоридного пластиката.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение (частота до 400 Гц) | до 660 В |
| Номинальное постоянное напряжение | до 1000 В |
| Число и сечение жил | 14х1,5 мм² |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без предварительного подогрева | не ниже -15 °C |
| Предельно допустимая температура нагрева жил | +70 °C |
| Минимальный радиус изгиба при монтаже | не менее 8 наружных диаметров кабеля |
| Срок службы | не менее 5 лет |
Область применения
- Подключение цепей управления, сигнализации, контроля и автоматики в промышленных установках;
- Межприборные и внутришкафные соединения распределительных щитов и технологического оборудования;
- Монтаж кабельных линий на объектах с высоким уровнем электромагнитного излучения и помех;
- Прокладка в кабельных каналах, лотках, коробах и эстакадах производственных помещений при отсутствии механических воздействий на кабель.
