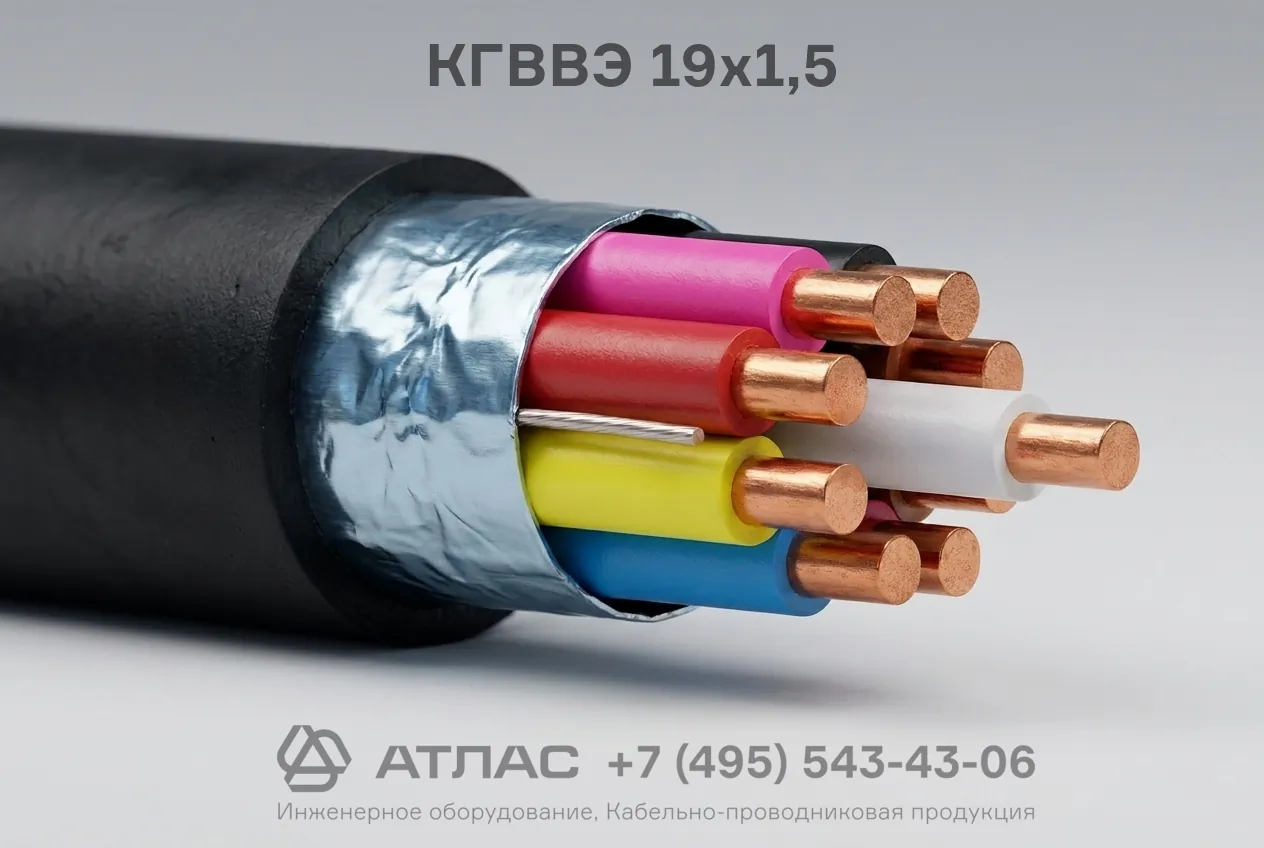

КГВВЭ 19х1,5 кабель управления и контроля гибкий экранированный 19-жильный с изоляцией и оболочкой из ПВХ
Характеристики
Производители
:
Единица измерения
:
м
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Материал изоляции
:
ПВХ
Описание
Кабель КГВВЭ 19х1,5 гибкий экранированный предназначен для подключения стационарного и подвижного оборудования, цепей контроля и управления. Защищен общим экраном от электромагнитных помех и обеспечивает надежную передачу сигналов.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
0
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Наличие экрана
да
Кабель КГВВЭ 19х1,5 гибкий экранированный представляет собой многожильный проводник с медными гибкими жилами, поливинилхлоридной изоляцией и защитным экраном. Изделие спроектировано для передачи электрических сигналов малой мощности и электропитания в цепях управления, контроля и сигнализации, где требуется повышенная устойчивость к изгибам и эффективная защита от внешних электромагнитных наводок.
Ниже приведена подробная расшифровка маркировки, конструкция и основные эксплуатационные параметры изделия.
Подробная расшифровка маркировки
Обозначение марки раскрывает основные конструктивные элементы и свойства кабеля:
- К — кабель;
- Г — гибкий (токопроводящие жилы повышенного класса гибкости);
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка из поливинилхлоридного (ПВХ) пластиката;
- Э — наличие общего экрана для защиты от электромагнитных полей и помех;
- 19 — количество токопроводящих медных жил;
- 1,5 — номинальное поперечное сечение каждой жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — многопроволочные из мягкой медной проволоки высокой гибкости.
- Изоляция — поливинилхлоридный пластикат со сплошной цветовой или счетной цифровой маркировкой жил.
- Скрутка — изолированные жилы скручены в концентрический сердечник.
- Разделительный слой (поясная изоляция) — полиэтилентерефталатная пленка или синтетическое полотно.
- Экран — обмотка или оплетка из медных проволок (или фольгированного материала с дренажной жилой).
- Наружная оболочка — защитный слой из ПВХ-пластиката, устойчивый к внешним механическим воздействиям.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | До 660 В частотой до 400 Гц |
| Номинальное постоянное напряжение | До 1000 В |
| Количество жил и номинальное сечение | 19х1,5 мм² |
| Диапазон рабочих температур эксплуатации | От -50 °C до +50 °C |
| Минимальная температура монтажа без прогрева | -15 °C |
| Максимальная длительно допустимая температура жил | +70 °C |
| Минимальный радиус изгиба при монтаже | Не менее 5 наружных диаметров |
| Срок службы | Не менее 8 лет |
Область применения
- Подключение стационарных и подвижных механизмов, промышленного оборудования, технологических станков и конвейеров.
- Монтаж вторичных цепей в системах автоматизации, релейной защиты, сигнализации и телемеханики.
- Прокладка в кабельных лотках, коробах, каналах и помещениях при наличии требований к экранированию от помех.
- Коммутация цепей управления в распределительных шкафах и пультах операторов.
