КГВВЭ 19х1 кабель гибкий экранированный управления и питания, 19 жил сечением 1 мм²
Характеристики
Производители
:
Единица измерения
:
м
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Материал изоляции
:
ПВХ
Описание
Кабель гибкий КГВВЭ 19х1 экранированный с медными многопроволочными жилами сечением 1 мм² в ПВХ изоляции и оболочке. Предназначен для подключения подвижного оборудования и цепей управления при защите от электромагнитных помех.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
0
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Наличие экрана
да
Кабель гибкий КГВВЭ 19х1 экранированный предназначен для фиксированного и подвижного присоединения электрооборудования, аппаратуры и приборов к электрическим сетям на номинальное переменное напряжение 0,66 кВ и 1 кВ частотой до 50 Гц. Кабель содержит 19 медных многопроволочных жил сечением 1 мм² с изоляцией и оболочкой из поливинилхлоридного пластиката, а также общий экран для защиты сигналов от внешних электромагнитных помех.
Ниже представлена подробная расшифровка маркировки, конструкция и основные эксплуатационные параметры изделия.
Подробная расшифровка маркировки
Обозначение марки КГВВЭ 19х1 расшифровывается следующим образом:
- К — кабель;
- Г — гибкий (токопроводящие жилы повышенной гибкости из медных проволок);
- В — изоляция проводников выполнена из поливинилхлоридного пластиката (ПВХ);
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката (ПВХ);
- Э — общий экран для защиты цепей от электромагнитного воздействия и снижения уровня излучаемых помех;
- 19 — количество токопроводящих жил;
- х — знак умножения (разделитель параметров);
- 1 — номинальное сечение каждой медной жилы, мм².

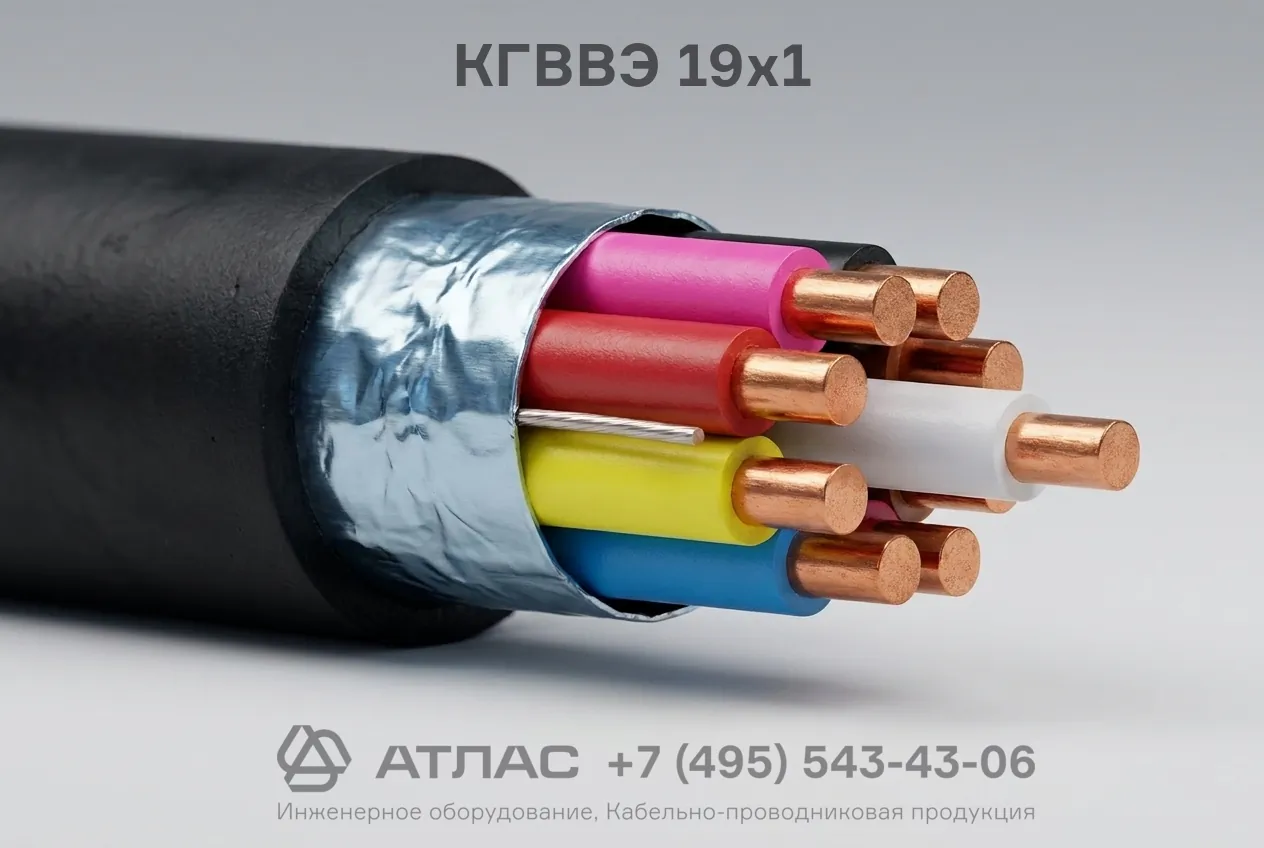

Конструкция кабеля
- Токопроводящие жилы — многопроволочные медные, соответствуют 4 или 5 классу гибкости.
- Изоляция — поливинилхлоридный пластикат с индивидуальной цветовой или цифровой маркировкой жил.
- Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
- Поясная изоляция (разделительный слой) — полимерная лента или синтетическое полотно.
- Экран — общий экран из медных проволок в виде оплетки или повива, либо алюмофлекс с медной луженой контактной проволокой.
- Внешняя оболочка — поливинилхлоридный пластикат, устойчивый к внешним механическим и климатическим воздействиям.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 / 1 кВ |
| Номинальная частота сети | до 50 Гц |
| Количество жил | 19 |
| Номинальное сечение жил | 1 мм² |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки без подогрева | -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Минимальный радиус изгиба при монтаже | не менее 8 наружных диаметров |
| Строительная длина | по согласованию с заказчиком |
Область применения
- Подключение подвижных механизмов, промышленного оборудования, станков и конвейерных линий.
- Прокладка цепей управления, контроля, сигнализации и электропитания в помещениях и кабельных сооружениях.
- Монтаж систем автоматизации и распределительных шкафов в условиях повышенного уровня электромагнитных помех.
- Использование в средах, где требуется повышенная гибкость кабельной трассы и защита передаваемых сигналов.
