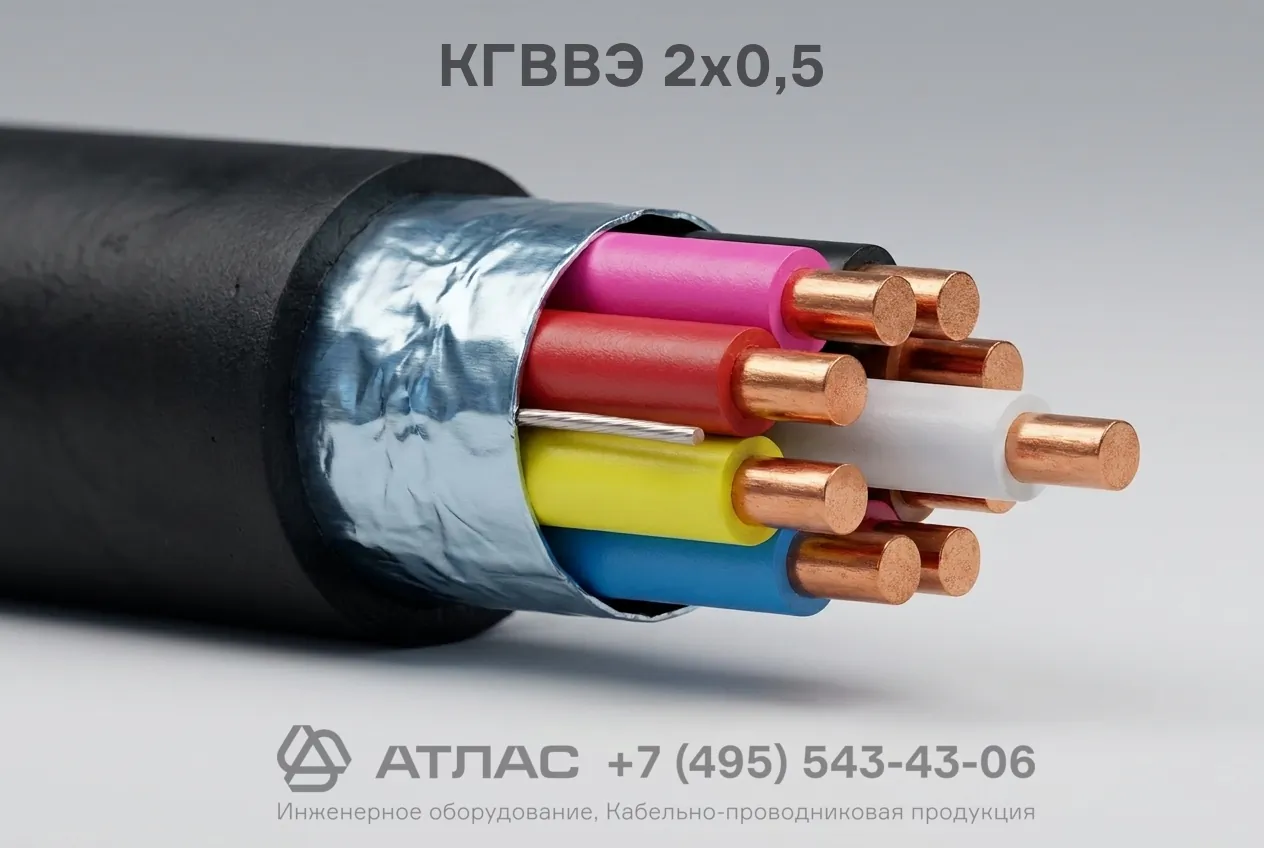

КГВВЭ 2х0,5 медный гибкий экранированный кабель управления и передачи сигналов в ПВХ оболочке
Характеристики
Производители
:
Единица измерения
:
м
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Материал изоляции
:
ПВХ
Описание
Кабель КГВВЭ 2х0,5 гибкий экранированный предназначен для подвижного и фиксированного присоединения электрооборудования, контрольных цепей и систем автоматики в условиях влияния электромагнитных помех.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
0
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Наличие экрана
да
Кабель КГВВЭ 2х0,5 гибкий экранированный — это кабельное изделие с многопроволочными медными жилами в изоляции и наружной оболочке из поливинилхлоридного пластиката, снабженное защитным экраном. Изделие предназначено для передачи электрических сигналов и питания маломощного оборудования в цепях управления и контроля, обеспечивая устойчивость к изгибающим нагрузкам и надежную защиту передаваемого сигнала от электромагнитных помех.
Ниже представлена подробная расшифровка маркировки, особенности конструкции, нормативные технические параметры и область применения данного изделия.
Подробная расшифровка маркировки
Обозначение марки содержит сведения о конструкции, применяемых материалах и параметрах проводников:
- К — кабель;
- Г — гибкий (токопроводящие жилы повышенного класса гибкости);
- В — изоляция проводников выполнена из поливинилхлоридного пластиката (ПВХ);
- В — внешняя защитная оболочка изготовлена из поливинилхлоридного пластиката (ПВХ);
- Э — экран для защиты от внешних электромагнитных полей и помех;
- 2 — две токопроводящие жилы;
- 0,5 — номинальное сечение каждой жилы составляет 0,5 мм².
Конструкция кабеля
- Токопроводящие жилы — круглые многопроволочные из мягких медных проволок высокой степени очистки, соответствующие высокому классу гибкости.
- Изоляция — поливинилхлоридный пластикат со сплошной отличительной цветовой расцветкой жил.
- Скрутка — изолированные жилы скручены в пару с согласованным шагом.
- Разделительный слой — поясная изоляция или обмотка полимерной лентой поверх скрученных жил.
- Экран — экранирующий слой из медных проволок или фольгированного материала, защищающий линию от индустриальных помех и взаимных наводок.
- Внешняя оболочка — поливинилхлоридный пластикат, устойчивый к внешним механическим воздействиям и деформациям.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | до 660 В (частота до 400 Гц) |
| Номинальное постоянное напряжение | до 1000 В |
| Диапазон рабочих температур | от -50 °C до +50 °C |
| Температура монтажа без подогрева | не ниже -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Количество жил | 2 |
| Номинальное сечение жил | 0,5 мм² |
| Минимальный радиус изгиба при монтаже | не менее 5 наружных диаметров |
| Электрическое сопротивление изоляции при +20 °C | не менее 10 МОм·км |
Область применения
- Подвижное и фиксированное подключение промышленного оборудования, станков, приборов и аппаратов к электрическим сетям и распределительным устройствам.
- Монтаж систем автоматизации, диспетчеризации, сигнализации, контроля и телемеханики.
- Прокладка цепей управления в производственных помещениях с высоким уровнем электромагнитного излучения и индустриальных помех.
- Монтаж в кабельных лотках, коробах, трубах и гибких кабеленесущих цепях внутри зданий и сооружений.
