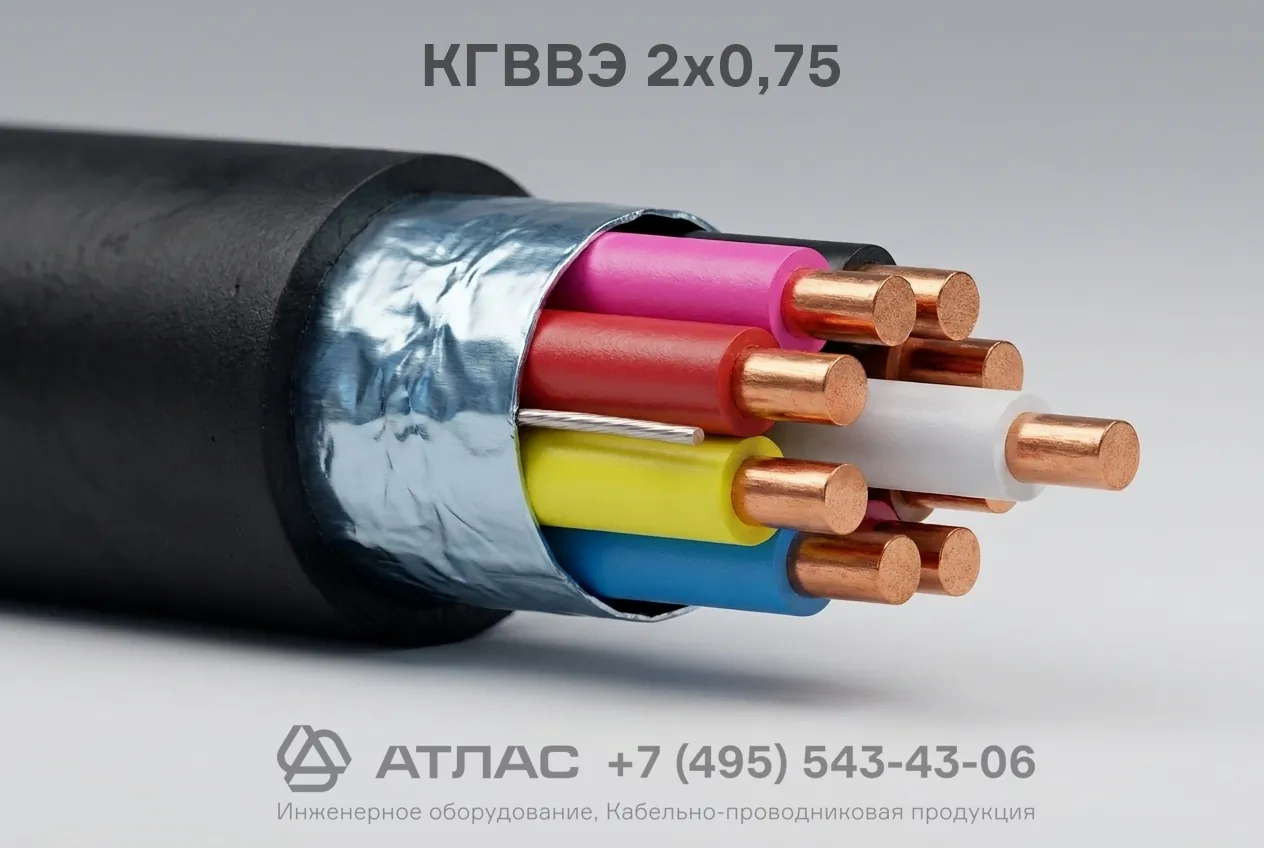

КГВВЭ 2х0,75 медный гибкий экранированный кабель управления и передачи сигналов в ПВХ оболочке
Характеристики
Производители
:
Единица измерения
:
м
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Материал изоляции
:
ПВХ
Описание
Кабель КГВВЭ 2х0,75 гибкий с медными жилами в ПВХ изоляции и оболочке с экраном. Предназначен для подключения электрооборудования, цепей контроля и управления в условиях воздействия электромагнитных полей.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
0
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Наличие экрана
да
Кабель КГВВЭ 2х0,75 гибкий экранированный — это кабельное изделие с медными многопроволочными токопроводящими жилами в изоляции и внешней защитной оболочке из поливинилхлоридного пластиката, оснащенное экранирующим слоем. Кабель отличается повышенной гибкостью, устойчивостью к изгибам и эффективной защитой передаваемых сигналов от воздействия внешних электромагнитных полей.
Ниже представлена подробная расшифровка маркировки, конструктивное исполнение, технические характеристики и типовая область применения кабеля.
Подробная расшифровка маркировки
Обозначение КГВВЭ 2х0,75 содержит информацию об основных конструктивных элементах и размерности:
- К — кабель;
- Г — повышенная гибкость конструкции за счет использования многопроволочных жил;
- В — изоляция токопроводящих жил изготовлена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
- Э — наличие общего экрана из медных проволок для защиты от электромагнитных помех;
- 2 — две токопроводящие жилы;
- 0,75 — номинальное сечение токопроводящей жилы, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — медные, многопроволочные, круглой формы, соответствующие высокому классу гибкости по ГОСТ 22483.
- Изоляция — поливинилхлоридный пластикат с индивидуальной расцветкой жил для удобства монтажа.
- Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
- Разделительный слой — лента из синтетического материала или полиэтилентерефталатной пленки, наложенная поверх скрученных жил.
- Экран — оплетка или повив из медных проволок, создающий непрерывный экранирующий контур.
- Внешняя оболочка — защитный слой из поливинилхлоридного пластиката (ПВХ), предохраняющий конструкцию от механических повреждений и внешних воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой до 400 Гц | до 660 В |
| Номинальное постоянное напряжение | до 1000 В |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Длительно допустимая температура нагрева жил при эксплуатации | +70 °C |
| Минимальный радиус изгиба при прокладке и монтаже | не менее 5 наружных диаметров кабеля |
| Климатическое исполнение | УХЛ, категории размещения 1–5 по ГОСТ 15150 |
| Срок службы | не менее 8 лет |
Область применения
- Фиксированное и подвижное межприборное соединение блоков управления, датчиков и исполнительных механизмов.
- Подключение станочного оборудования, конвейерных линий и роботизированных комплексов, где требуется гибкость проводника при эксплуатации.
- Монтаж цепей управления, сигнализации, контроля и распределения электроэнергии в условиях повышенного уровня электромагнитных наводок.
- Прокладка внутри производственных, складских и административных помещений в кабель-каналах, лотках, коробах и гибких металлорукавах.
