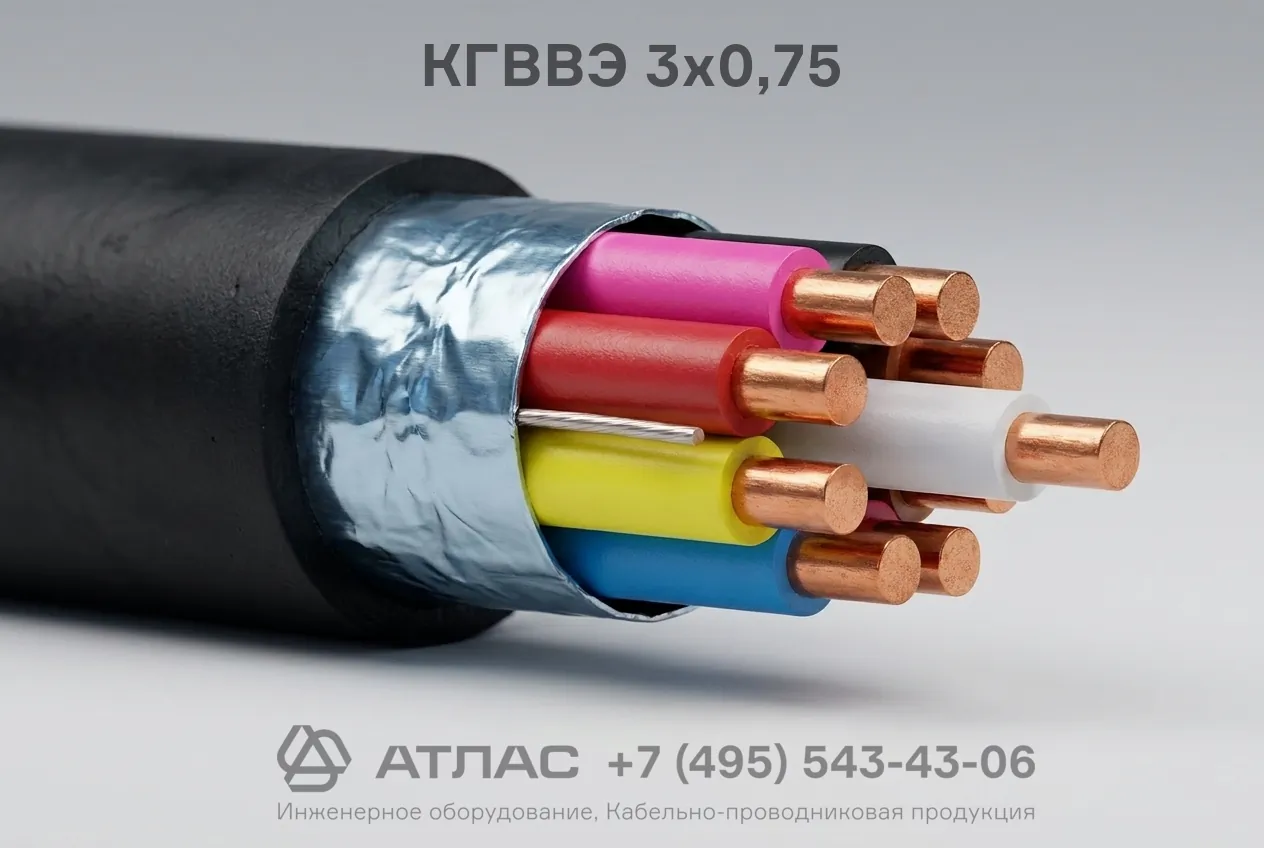

КГВВЭ 3х0,75 кабель гибкий медный экранированный с изоляцией и оболочкой из ПВХ пластиката
Характеристики
Производители
:
Единица измерения
:
м
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Материал изоляции
:
ПВХ
Описание
Кабель КГВВЭ 3х0,75 — гибкий экранированный кабель с 3 медными жилами сечением 0,75 мм² в ПВХ изоляции и оболочке. Предназначен для подключения электрооборудования и цепей управления с защитой от помех.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
0
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Наличие экрана
да
Кабель КГВВЭ 3х0,75 гибкий — это кабельное изделие с многопроволочными медными токопроводящими жилами, изоляцией и наружной оболочкой из поливинилхлоридного пластиката, снабженное общим экраном для защиты передаваемых сигналов от внешних электромагнитных воздействий. Изделие отличается высокой гибкостью (не ниже 4–5 класса жилы), устойчивостью к изгибам при монтаже и эксплуатации, а также стойкостью к воздействию агрессивных сред в пределах характеристик ПВХ-пластиката.
Ниже представлена подробная техническая расшифровка маркировки, послойная структура конструкции, ключевые эксплуатационные параметры и регламентированная область применения изделия.
Подробная расшифровка маркировки
Обозначение марки КГВВЭ 3х0,75 содержит информацию о конструктивном исполнении, материалах и геометрических параметрах изделия:
- К — кабель;
- Г — гибкий (токопроводящие жилы состоят из тонких медных проволок);
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Э — экран (в виде оплетки или повива из медных проволок либо комбинированного алюмофлекса с медной луженой проволокой), обеспечивающий защиту от электромагнитных помех;
- 3 — количество изолированных токопроводящих жил;
- 0,75 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — медные, многопроволочные, круглой формы, соответствуют 4 или 5 классу гибкости по ГОСТ 22483.
- Изоляция — из поливинилхлоридного пластиката (ПВХ) с индивидуальной цветовой или цифровой маркировкой жил для удобства идентификации при монтаже.
- Скрутка — изолированные жилы скручены в сердечник с оптимальным шагом скрутки.
- Поясная изоляция / разделительный слой — слой из синтетической ленты или ПВХ-пластиката поверх скрученных жил.
- Экранирующий слой — общий экран из медных проволок (в виде оплетки/повива) либо фольгированного композиционного материала с контактным проводником, защищающий цепи от внешних и взаимных наводок.
- Наружная защитная оболочка — из поливинилхлоридного пластиката, предохраняющая внутренние элементы кабеля от механических повреждений, влаги и пыли.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, В | до 660 (частотой до 400 Гц) |
| Номинальное постоянное напряжение, В | до 1000 |
| Количество жил и номинальное сечение, мм² | 3х0,75 |
| Диапазон температур эксплуатации, °C | от -50 до +50 |
| Минимальная температура монтажа без предварительного подогрева, °C | -15 |
| Длительно допустимая температура нагрева жил при эксплуатации, °C | +70 |
| Минимальный радиус изгиба при монтаже | не менее 5–7 наружных диаметров кабеля |
| Срок службы, лет | не менее 5 (при нестационарной прокладке) / не менее 15 (при стационарной) |
Область применения
- Подключение подвижных механизмов, станков, промышленного технологического оборудования и средств автоматизации к электрическим сетям.
- Организация цепей управления, сигнализации, контроля и межприборных соединений, работающих в условиях повышенного уровня электромагнитных помех.
- Стационарный и нестационарный монтаж электрооборудования внутри производственных помещений, кабельных эстакад, лотков и коробов при отсутствии прямого механического растягивающего воздействия на оболочку.
