КУГВЭВ 37х0,5 гибкий экранированный кабель управления с медными жилами в ПВХ-оболочке
488 руб.
Описание
Кабель КУГВЭВ 37х0,5 управления гибкий экранированный предназначен для передачи сигналов контроля и автоматики. Оснащен медными жилами, ПВХ-изоляцией и экраном из медных проволок для надежной защиты от помех.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Кабель КУГВЭВ 37х0,5 управления гибкий представляет собой многожильный кабель с медными гибкими токопроводящими жилами, ПВХ-изоляцией, общим экраном из медных проволок и наружной оболочкой из поливинилхлоридного пластиката. Изделие предназначено для передачи сигналов управления, контроля и регулирования в цепях автоматики при стационарной и нестационарной прокладке в условиях повышенных электромагнитных помех.
Ниже приведена подробная расшифровка маркировки, конструктивные элементы, технические характеристики и рекомендованная область применения кабеля.
Подробная расшифровка маркировки
Обозначение марки КУГВЭВ 37х0,5 содержит информацию о конструкции и параметрах проводника:
- К — кабель;
- У — управления и контроля;
- Г — повышенная гибкость конструкции;
- В — изоляция жил выполнена из поливинилхлоридного пластиката;
- Э — общий экран в виде оплетки из медных проволок;
- В — внешняя защитная оболочка из поливинилхлоридного пластиката;
- 37 — количество токопроводящих жил в сердечнике;
- 0,5 — номинальное сечение каждой жилы в квадратных миллиметрах.

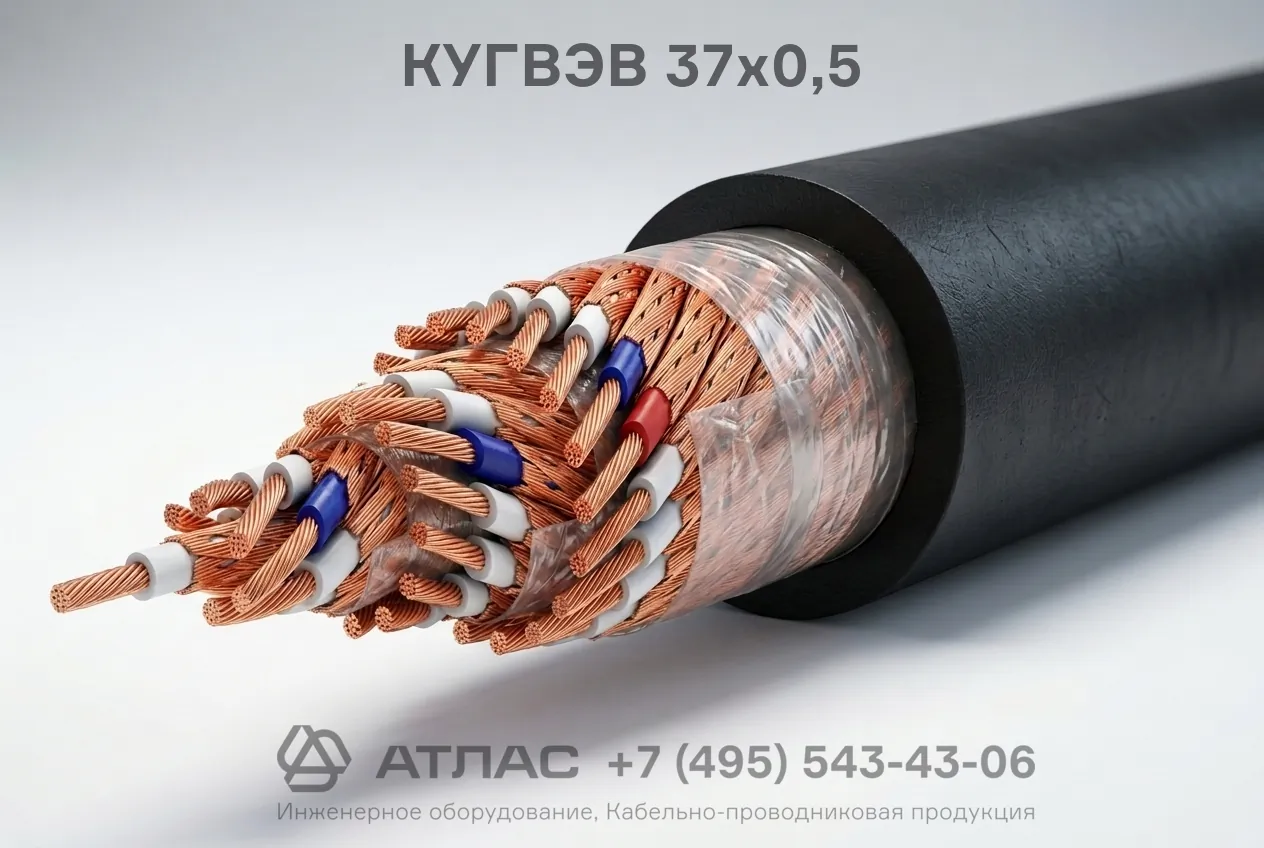

Конструкция кабеля
- Токопроводящие жилы — многопроволочные из мягких медных проволок высокой гибкости;
- Изоляция — поливинилхлоридный пластикат с индивидуальной цветовой или цифровой маркировкой жил;
- Скрутка — изолированные жилы скручены в концентрические повивы вокруг центрального сердечника;
- Поясная изоляция — синтетическая лента, наложенная с перекрытием;
- Экран — плотная оплетка из медных проволок для защиты от электромагнитных наводок;
- Оболочка — защитный шланг из поливинилхлоридного пластиката.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Количество жил и сечение | 37х0,5 мм² |
| Номинальное переменное напряжение частотой до 5000 Гц | до 250 В |
| Номинальное постоянное напряжение | до 350 В |
| Диапазон рабочих температур | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Минимальный радиус изгиба при монтаже | не менее 10 наружных диаметров |
| Относительная влажность воздуха при температуре +35 °C | до 98% |
| Срок службы при фиксированном монтаже | не менее 15 лет |
Область применения
- Подключение цепей управления, контроля и сигнализации к подвижным и неподвижным механизмам;
- Межприборные и межшкафные соединения в системах промышленной автоматики;
- Монтаж линий связи в условиях воздействия внешних электромагнитных полей и помех;
- Прокладка внутри производственных помещений, кабельных каналов, коробов и технологических эстакад при отсутствии прямого воздействия солнечного излучения.
