КГВЭВнг(А)-LS 4х120 кабель силовой гибкий экранированный медный 4-жильный сечением 120 кв. мм
7 594.48 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
6700
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Описание
Кабель КГВЭВнг(А)-LS 4х120 гибкий экранированный медный кабель с изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности. Предназначен для подключения электрооборудования в условиях электромагнитных помех при групповой прокладке.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
6700
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Наличие экрана
да
Пониженное дымогазовыделение
Да
Категория пожарной опасности
(A)
Кабель КГВЭВнг(А)-LS 4х120 гибкий — это силовой экранированный кабель с четырьмя многопроволочными медными токопроводящими жилами сечением 120 мм², изоляцией и наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие характеризуется высокой гибкостью, устойчивостью к электромагнитным помехам за счет общего экрана, а также пониженным дымо- и газовыделением при тлении и горении без распространения пламени при групповой прокладке по категории А.
Ниже представлена подробная техническая расшифровка маркировки, конструктивные элементы, эксплуатационные характеристики и рекомендуемые области применения данного кабеля.
Подробная расшифровка маркировки
Обозначение марки КГВЭВнг(А)-LS 4х120 содержит полную информацию о конструкции и свойствах изделия:
- К — кабель;
- Г — гибкий (жилы повышенного класса гибкости);
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- Э — экран для защиты от электромагнитных полей и помех;
- В — наружная защитная оболочка из поливинилхлоридного (ПВХ) пластиката;
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
- 4 — количество токопроводящих жил;
- 120 — номинальное сечение каждой жилы в квадратных миллиметрах.

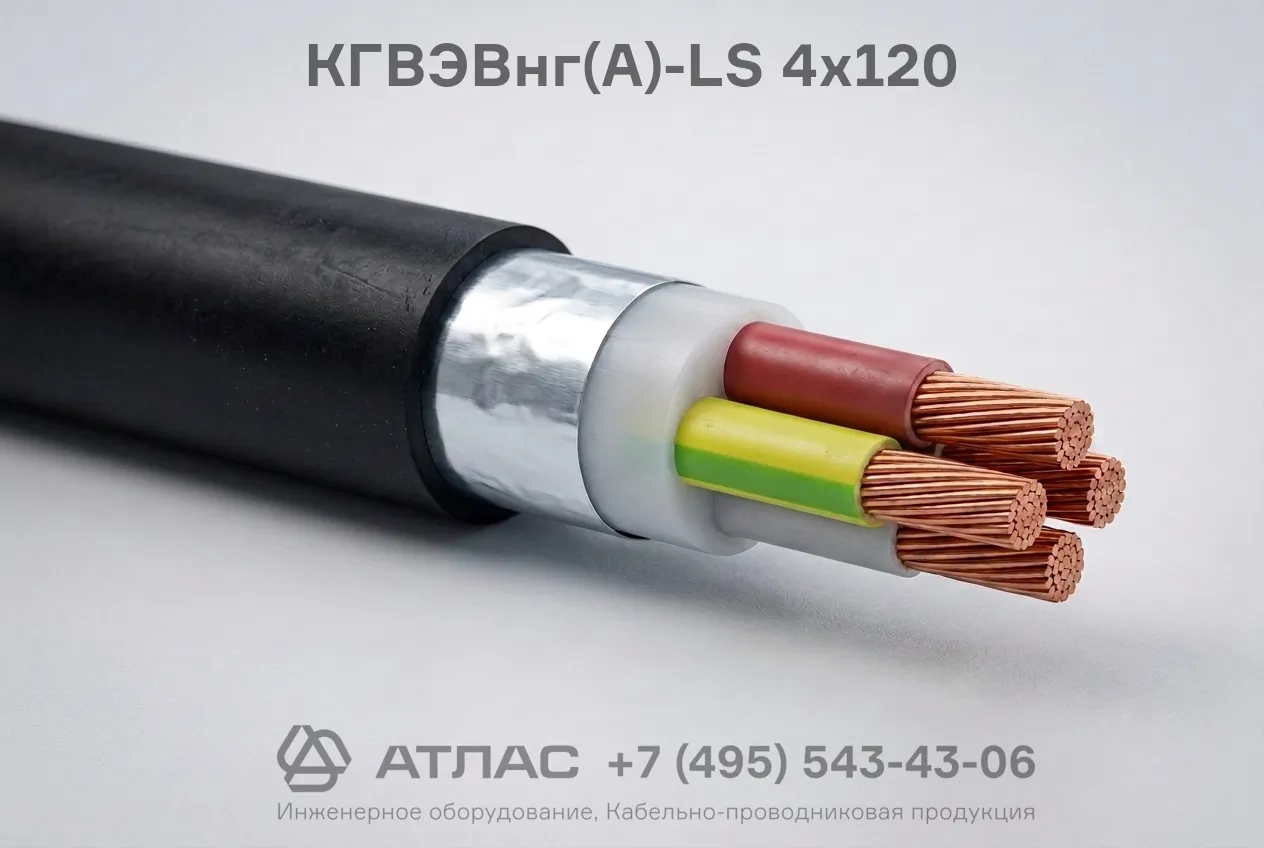

Конструкция кабеля
- Токопроводящие жилы — медные, круглые, многопроволочные, повышенного класса гибкости;
- Изоляция — поливинилхлоридный пластикат пониженной пожароопасности с отличительной цветовой или цифровой маркировкой жил;
- Скрутка — изолированные жилы скручены в сердечник;
- Поясная изоляция / разделительный слой — полимерная лента или слой ПВХ пониженной горючести;
- Экран — металлический экран (из медных лент, медной или комбинированной оплетки), защищающий цепи от внешних наводок;
- Наружная оболочка — поливинилхлоридный пластикат пониженной пожароопасности с малым дымо- и газовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ / 1,0 кВ частотой 50 Гц |
| Количество жил и номинальное сечение | 4х120 мм² |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельно допустимая температура жил при коротком замыкании | +160 °C |
| Категория нераспространения горения | ГОСТ 31565-2012, категория А |
| Снижение светопроницаемости при горении/тлении | не более 50% |
| Минимальный радиус изгиба при прокладке | не менее 7,5 наружных диаметров |
| Срок службы | не менее 30 лет |
Область применения
- Подключение стационарных и передвижных электротехнических установок, силовых агрегатов и механизмов к сетям электроснабжения;
- Монтаж кабельных линий внутри производственных цехов, общественных и жилых зданий с повышенными требованиями к пожарной безопасности;
- Прокладка цепей управления, контроля и питания в условиях высоких требований к электромагнитной совместимости и защите от внешних помех;
- Эксплуатация на кабельных эстакадах, в лотках, каналах, туннелях и коробах при групповой прокладке.
