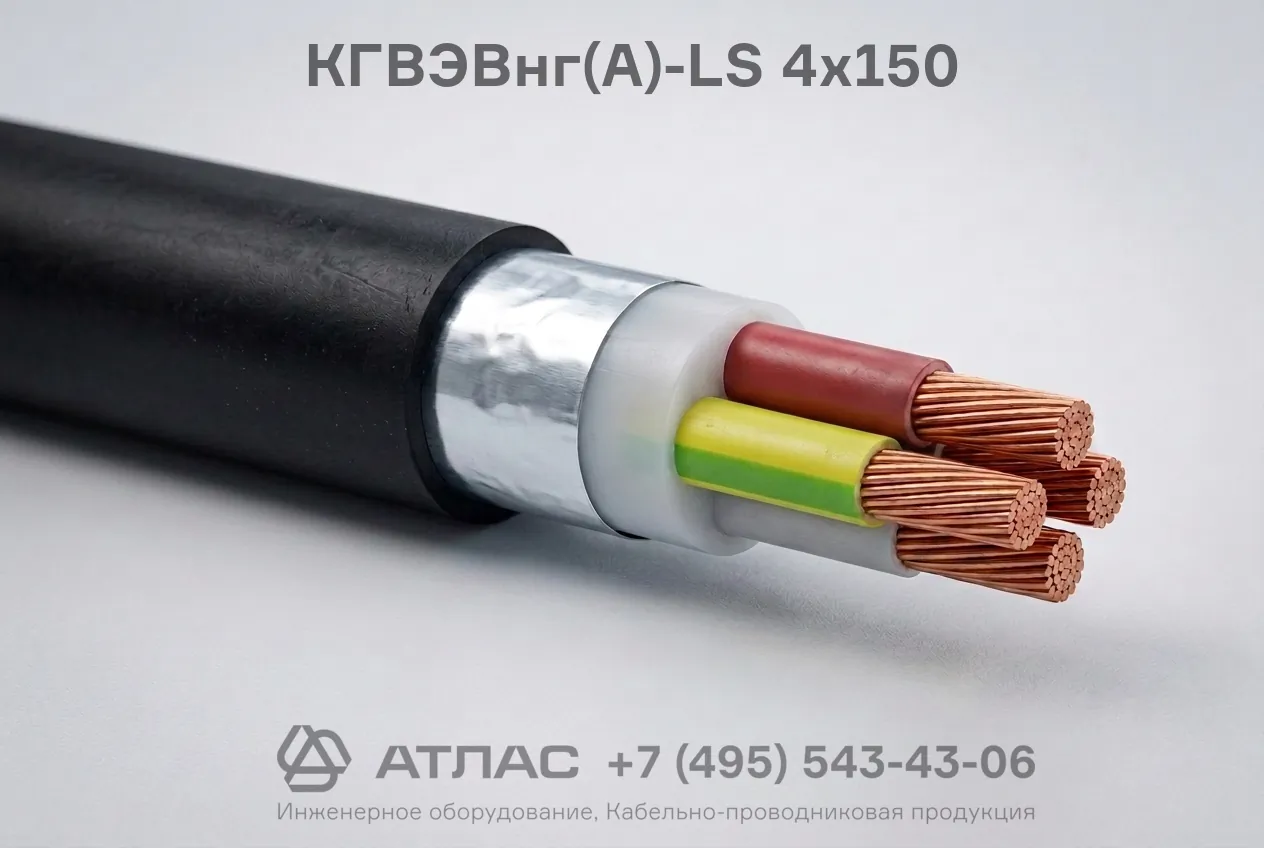

КГВЭВнг(А)-LS 4х150 силовой гибкий медный экранированный кабель пониженной пожарной опасности
9 537.92 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
8800
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Описание
Кабель гибкий КГВЭВнг(А)-LS 4х150 силовой экранированный предназначен для подвижного и стационарного подключения электрооборудования. Медные жилы сечением 150 мм², экран от помех, оболочка с пониженным дымовыделением.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
8800
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Наличие экрана
да
Пониженное дымогазовыделение
Да
Категория пожарной опасности
(A)
Кабель гибкий КГВЭВнг(А)-LS 4х150 силовой экранированный — это гибкий силовой кабель с четырьмя медными многопроволочными жилами сечением 150 мм², снабженный индивидуальным или общим экраном для защиты от электромагнитных наводок и помех. Изделие характеризуется пониженным дымо- и газовыделением при тлении или горении, а также не распространяет горение при групповой прокладке по категории А, обеспечивая высокую надежность и безопасность электротехнических линий.
Ниже представлена полная расшифровка маркировки, конструктивное исполнение, технические параметры и области применения данного изделия.
Подробная расшифровка маркировки
Обозначение КГВЭВнг(А)-LS 4х150 содержит сведения о материалах, конструкции и пожарной безопасности изделия:
- К — кабель;
- Г — гибкий (токопроводящие медные жилы высокой гибкости);
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
- Э — экран для защиты передаваемых сигналов и силовых цепей от внешних электромагнитных полей и снижения уровня собственных излучений;
- В — наружная оболочка из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
- 4 — количество токопроводящих жил;
- 150 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — медные, многопроволочные, круглой формы, соответствующие 4 или 5 классу гибкости по ГОСТ 22483.
- Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с цветовой или цифровой маркировкой жил.
- Скрутка — изолированные жилы скручены в сердечник.
- Поясная изоляция / разделительный слой — полиэтилентерефталатная пленка или слой ПВХ пониженной пожароопасности.
- Экран — обмотка медными лентами, медной фольгой или оплетка из медных проволок.
- Наружная оболочка — ПВХ пластикат пониженной пожароопасности с низким дымо- и газовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой до 50 Гц | 0,66 / 1 кВ |
| Номинальное постоянное напряжение | до 1,5 кВ |
| Температура окружающей среды при эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимальная длительно допустимая температура нагрева жил | +70 °C |
| Предельная температура жил при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при прокладке | не менее 7,5 наружных диаметров |
| Категория нераспространения горения | ГОСТ 31565 (категория А) |
| Срок службы | не менее 30 лет |
Область применения
- Подключение передвижных и стационарных механизмов, станков, промышленного электрооборудования к электрическим сетям.
- Организация силовых цепей в цехах и на объектах с высоким уровнем электромагнитных помех (наличие частотных преобразователей, тиристорных регуляторов, мощных электродвигателей).
- Прокладка в кабельных сооружениях, лотках, коробах и производственных помещениях с повышенными требованиями к пожарной безопасности.
- Электроустановки общественных, административных и промышленных зданий с постоянным присутствием людей благодаря низкому дымовыделению LS.
