КГВЭВнг(А)-LS 4х70 кабель силовой гибкий экранированный медный с пониженным дымовыделением
4 535.79 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
3945
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Описание
Кабель КГВЭВнг(А)-LS 4х70 силовой гибкий с медными жилами сечением 70 мм² и общим экраном. Предназначен для присоединения к электрическим сетям подвижного и стационарного оборудования при групповой прокладке в помещениях.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
3945
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Наличие экрана
да
Пониженное дымогазовыделение
Да
Категория пожарной опасности
(A)
Кабель КГВЭВнг(А)-LS 4х70 силовой гибкий экранированный представляет собой высокотехнологичное кабельное изделие с четырьмя медными многопроволочными жилами сечением 70 мм². Кабель предназначен для стационарного и нестационарного подключения электрооборудования, силовых цепей и механизмов в условиях необходимости подавления электромагнитных помех. Изделие характеризуется пониженной пожарной опасностью, не распространяет горение при групповой прокладке и отличается низким уровнем дымо- и газовыделения при тлении или горении.
Ниже представлена подробная расшифровка буквенно-цифрового обозначения, послойная конструкция и нормативные технические параметры изделия.
Подробная расшифровка маркировки
Обозначение марки КГВЭВнг(А)-LS 4х70 содержит следующие технические сведения:
- К — кабель;
- Г — гибкий, токопроводящие жилы повышенного класса гибкости;
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
- Э — общий экран для защиты от внешних и внутренних электромагнитных помех;
- В — наружная защитная оболочка из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
- 4 — количество токопроводящих медных жил;
- 70 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).

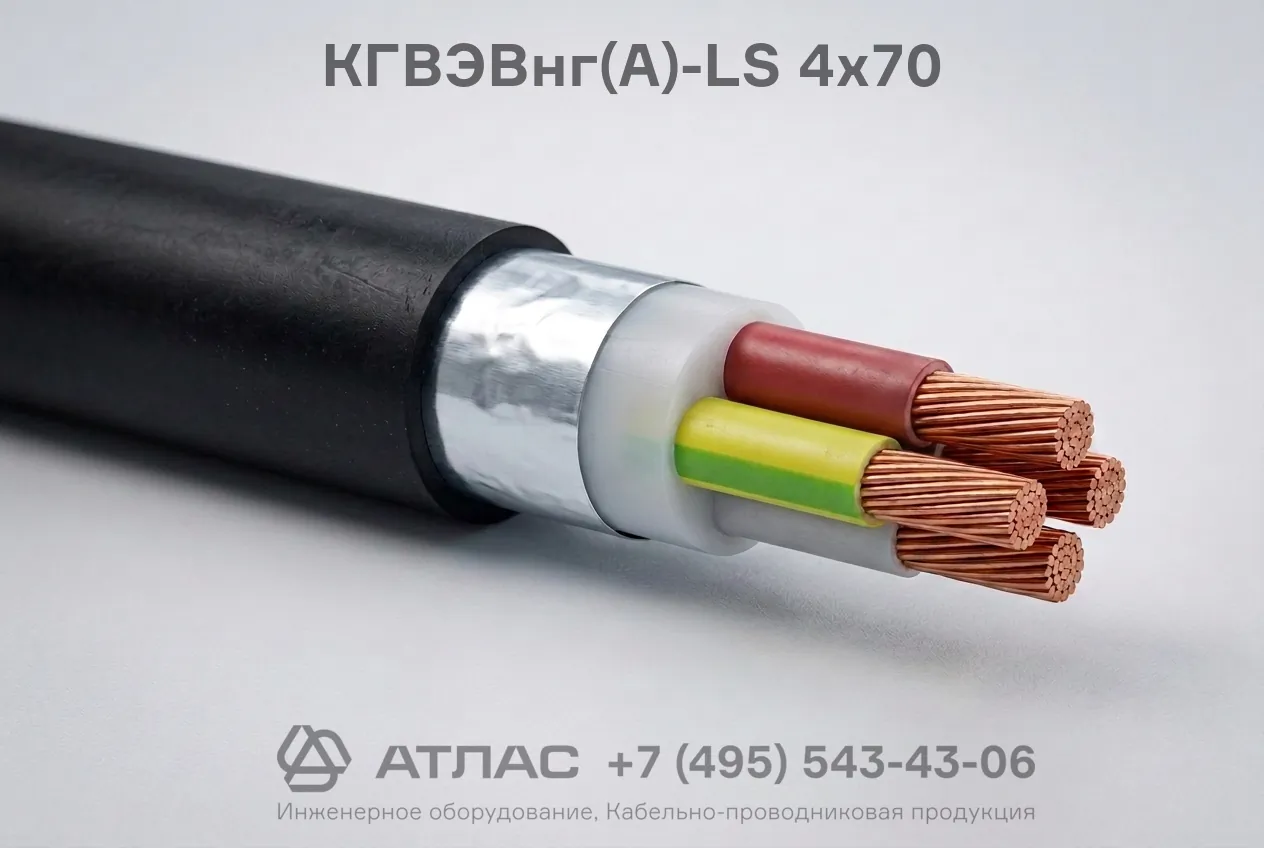

Конструкция кабеля
- Четыре токопроводящие жилы из мягких медных проволок повышенной гибкости (не ниже 4–5 класса).
- Изоляция токопроводящих жил из поливинилхлоридного пластиката пониженной пожарной опасности с отличительной цветовой маркировкой.
- Скрутка изолированных жил в сердечник.
- Поясная изоляция (разделительный слой) из полимерной ленты или ПВХ пластиката.
- Общий экранирующий слой из медных проволок в виде оплетки или повива, предотвращающий электромагнитное излучение и помехи.
- Наружная защитная оболочка из ПВХ пластиката пониженной пожарной опасности с низким дымо- и газовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ / 1 кВ частотой до 50 Гц |
| Номинальное постоянное напряжение | до 1,5 кВ |
| Количество и сечение жил | 4х70 мм² |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки и монтажа без подогрева | -15 °C |
| Длительно допустимая температура нагрева жил при эксплуатации | +70 °C |
| Предельно допустимая температура жил при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при монтаже | не менее 8 наружных диаметров кабеля |
| Категория стойкости к распространению горения | ГОСТ 31565-2012 (категория А) |
| Срок службы | не менее 30 лет |
Область применения
- Подключение подвижных и стационарных электроприводов, трансформаторов и распределительных щитов.
- Организация силовых линий в условиях высоких требований к электромагнитной совместимости (ЭМС) и экранированию.
- Групповая прокладка в кабельных эстакадах, коллекторах, галереях, промышленных цехах и зданиях с повышенными требованиями к пожарной безопасности.
- Электроустановки общественных и административных помещений с постоянным пребыванием людей благодаря пониженному дымовыделению категории LS.
