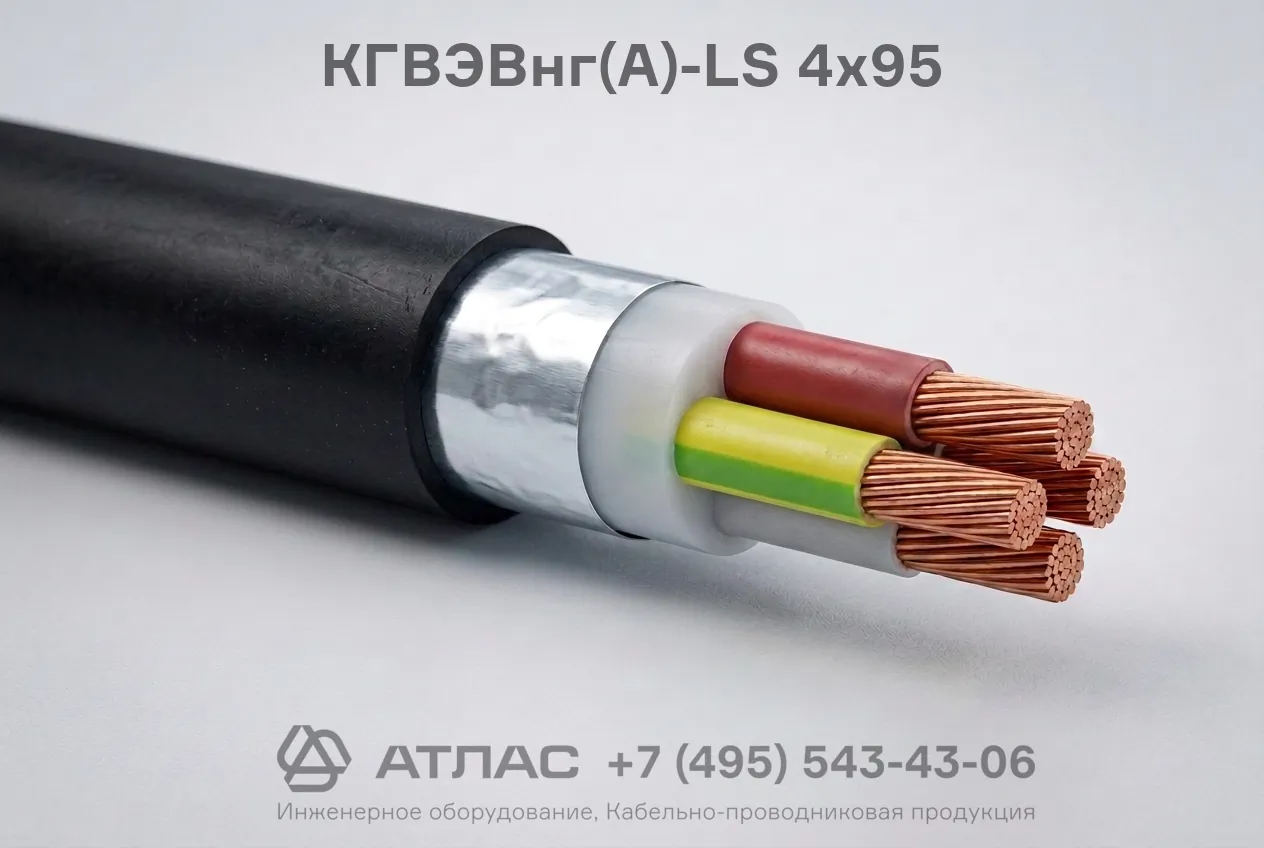

КГВЭВнг(А)-LS 4х95 кабель гибкий экранированный силовой медный с пониженным дымовыделением
6 023.34 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
5800
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Описание
Кабель гибкий КГВЭВнг(А)-LS 4х95 экранированный медный силовой для подвижного и стационарного подключения электрооборудования, с пониженным дымовыделением.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
5800
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Наличие экрана
да
Пониженное дымогазовыделение
Да
Категория пожарной опасности
(A)
Кабель гибкий КГВЭВнг(А)-LS 4х95 представляет собой экранированный медный проводник повышенной гибкости в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие предназначено для стационарного и нестационарного подключения электрооборудования, цепей управления и силовых установок при переменном напряжении до 0,66/1 кВ. Исполнение нг(А)-LS гарантирует нераспространение горения при групповой прокладке по категории А и минимальный уровень выделения дыма и коррозионно-активных газов при тлении.
Ниже приведена подробная расшифровка маркировки, конструкция и основные эксплуатационные параметры кабеля.
Подробная расшифровка маркировки
Обозначение КГВЭВнг(А)-LS 4х95 расшифровывается в строгом соответствии с действующими стандартами:
- К — кабель;
- Г — повышенная гибкость конструкции токопроводящих жил (не ниже 4-5 класса);
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- Э — наличие общего экрана для защиты от электромагнитных помех;
- В — наружная защитная оболочка из поливинилхлоридного (ПВХ) пластиката;
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- LS — пониженное выделение дыма и газа (Low Smoke) при горении и тлении;
- 4 — четыре токопроводящие медные жилы;
- 95 — номинальное сечение каждой жилы составляет 95 мм².
Конструкция кабеля
- Многопроволочные гибкие токопроводящие жилы из мягкой медной проволоки сечением 95 мм².
- Изоляция токопроводящих жил из ПВХ пластиката с пониженной пожарной опасностью и отличительной цветовой маркировкой.
- Скрутка изолированных жил в сердечник.
- Поясная изоляция / разделительный слой из ПВХ пластиката пониженной пожароопасности.
- Экран из медных лент или повива из медных проволок для эффективного экранирования электромагнитных полей.
- Наружная защитная оболочка из ПВХ композиции пониженной пожарной опасности с низким дымо- и газовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ / 1 кВ частотой до 50 Гц |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимально допустимая температура нагрева жил при эксплуатации | +70 °C |
| Минимальный радиус изгиба при прокладке | не менее 8 наружных диаметров |
| Климатическое исполнение | УХЛ, категории размещения 1-5 |
| Срок службы | не менее 30 лет |
Область применения
- Подключение подвижных механизмов, промышленного электрооборудования, силовых шкафов и распределительных щитов.
- Прокладка цепей управления, контроля и питания в условиях повышенных требований к электромагнитной совместимости.
- Групповая стационарная и гибкая прокладка в кабельных сооружениях, производственных помещениях и на объектах с повышенными требованиями к пожарной безопасности.
- Использование в системах частотно-регулируемых приводов для снижения уровня излучаемых электромагнитных помех.
