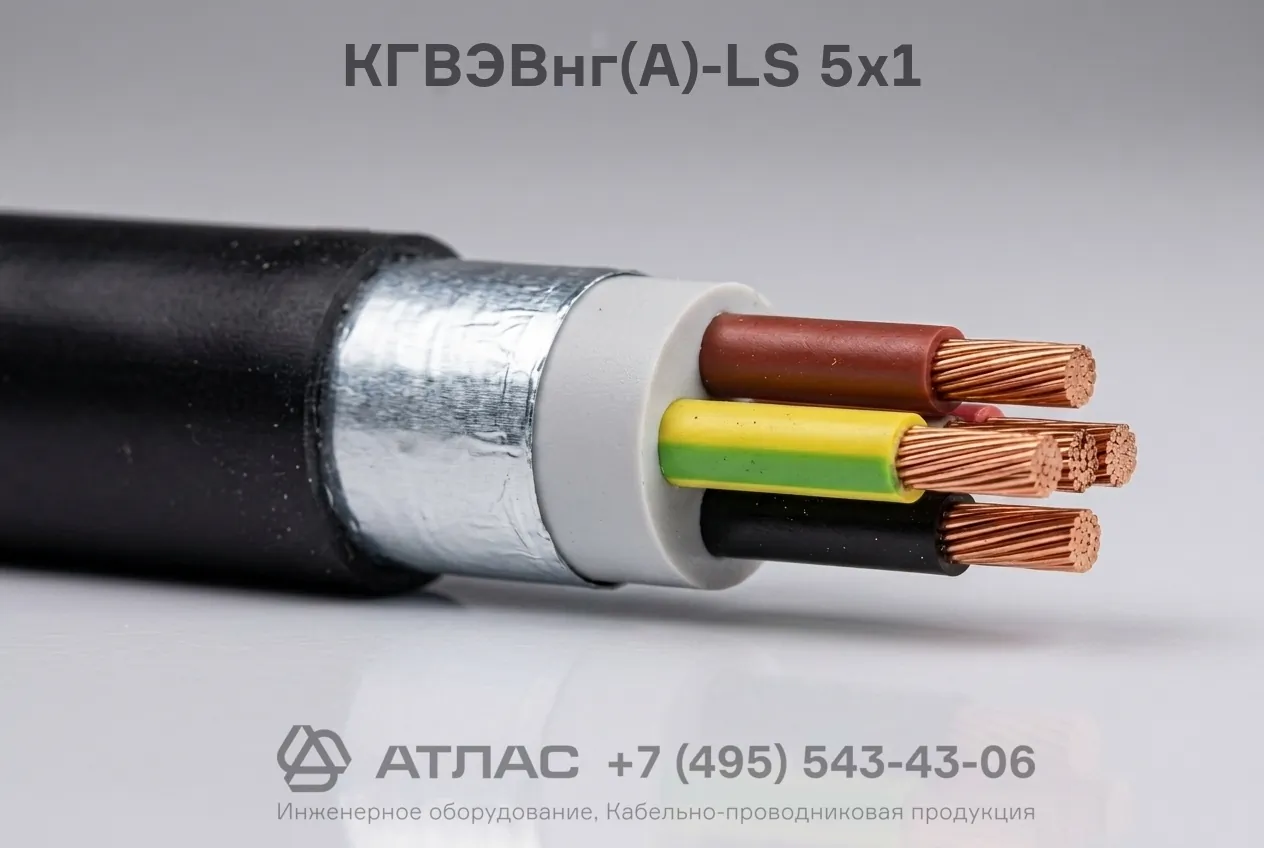

КГВЭВнг(А)-LS 5х1 медный пятижильный экранированный кабель управления, гибкий
98.52 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
307
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Описание
Кабель гибкий КГВЭВнг(А)-LS 5х1 с медными жилами, ПВХ изоляцией и общим экраном. Предназначен для монтажа цепей управления и электропитания при повышенных требованиях к пожарной безопасности и защите от электромагнитных помех.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
307
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Наличие экрана
да
Пониженное дымогазовыделение
Да
Категория пожарной опасности
(A)
Кабель гибкий КГВЭВнг(А)-LS 5х1 представляет собой гибкий экранированный проводник с пятью медными многопроволочными жилами сечением 1 мм², поливинилхлоридной изоляцией и внешней оболочкой пониженной пожарной опасности. Изделие предназначено для фиксированного и подвижного монтажа в цепях управления, контроля и распределения электроэнергии, характеризуется нераспространением горения при групповой прокладке, пониженным дымовыделением и высокой стойкостью к электромагнитным помехам.
Ниже приведена расшифровка маркировки, конструкция и основные технические параметры кабеля.
Подробная расшифровка маркировки
Обозначение марки КГВЭВнг(А)-LS 5х1 содержит следующие конструктивные и эксплуатационные сведения:
- К — кабель;
- Г — гибкий, токопроводящие жилы состоят из тонких медных проволок повышенного класса гибкости;
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- Э — общий экран для защиты передаваемых сигналов от взаимных и внешних электромагнитных помех;
- В — наружная защитная оболочка из поливинилхлоридного пластиката;
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при тлении и горении;
- 5х1 — пять токопроводящих жил номинальным сечением 1 мм² каждая.
Конструкция кабеля
- Токопроводящие многопроволочные медные жилы круглого сечения (не ниже 4–5 класса гибкости по ГОСТ 22483).
- Изоляция жил из поливинилхлоридного пластиката пониженной пожароопасности с цветовой или цифровой маркировкой.
- Скрутка изолированных жил в сердечник с заполнением межжильного пространства для придания кабелю круглой формы.
- Слой поясной изоляции или синтетической ленты.
- Экран в виде оплетки или повива из медных проволок (либо алюмополимерной ленты с медным проводником).
- Наружная оболочка из ПВХ пластиката пониженной пожарной опасности с низким дымо- и газовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Количество и сечение жил | 5х1 мм² |
| Материал токопроводящей жилы | Медь многопроволочная |
| Номинальное переменное напряжение частотой до 400 Гц | 0,66 кВ (660 В) |
| Номинальное постоянное напряжение | До 1000 В |
| Диапазон рабочих температур эксплуатации | От -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимально допустимая температура нагрева жил при эксплуатации | +70 °C |
| Категория нераспространения горения | ГОСТ 31565 (категория А) |
| Класс пожарной опасности | П1б.8.2.2.2 |
| Срок службы | Не менее 15–20 лет |
Область применения
- Подключение подвижных механизмов, станков, промышленного оборудования и приборов автоматики.
- Прокладка цепей управления, контроля, сигнализации и электропитания в производственных зданиях и сооружениях.
- Монтаж внутри помещений с повышенными требованиями к пожарной безопасности, включая кабельные эстакады и лотки.
- Эксплуатация в условиях повышенного уровня электромагнитных полей благодаря наличию экранирующего слоя.
