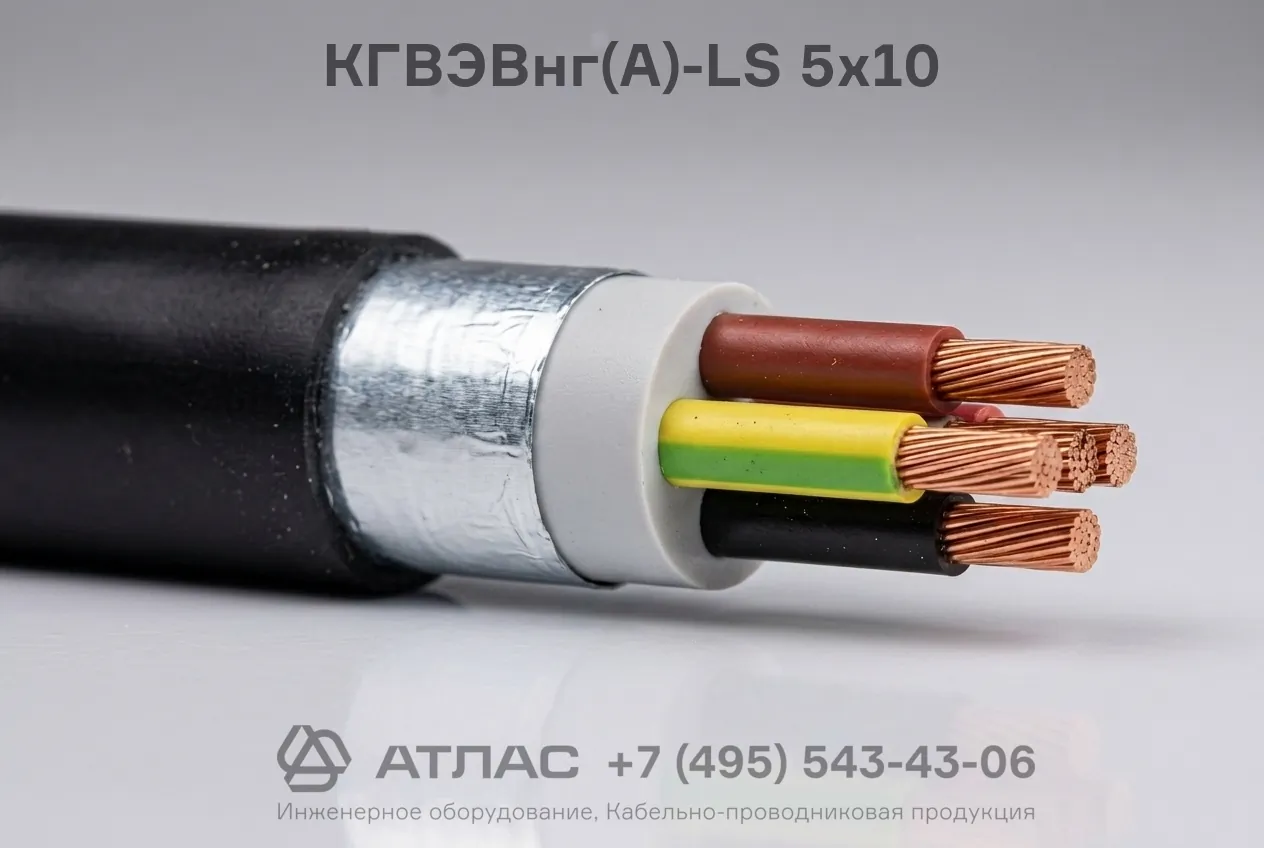

КГВЭВнг(А)-LS 5х10 медный силовой экранированный гибкий кабель с пониженным дымо- и газовыделением

Кабель КГВЭВнг(А)-LS 5х10 гибкий экранированный представляет собой пятижильный силовой проводник с медными гибкими жилами сечением 10 мм², предназначенный для передачи и распределения электрической энергии в цепях переменного и постоянного тока. Конструкция изделия объединяет высокую эластичность, надёжную защиту от электромагнитных помех благодаря медному экрану и высокий уровень пожарной безопасности категории нг(А)-LS с пониженным выделением дыма и коррозионно-активных газов при горении и тлении.

Ниже представлена детальная расшифровка маркировки, конструктивное исполнение, эксплуатационные параметры и рекомендуемые сферы применения данного изделия.

Подробная расшифровка маркировки

Обозначение КГВЭВнг(А)-LS 5х10 полностью отражает ключевые конструктивные и эксплуатационные характеристики кабеля:

• К — кабель;
• Г — гибкий, обеспечивающий возможность прокладки по сложным трассам и подключения подвижных механизмов;
• В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• Э — общий экранирующий слой, защищающий передаваемый сигнал и сеть от внешних электромагнитных наводок;
• В — наружная оболочка изготовлена из поливинилхлоридного пластиката;
• нг(А) — не распространяет горение при групповой прокладке по категории А;
• LS — пониженное дымо- и газовыделение (Low Smoke) при воздействии открытого пламени;
• 5 — количество основных токопроводящих жил;
• 10 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).

Конструкция кабеля

1. Токопроводящие жилы — многопроволочные медные проводники повышенного класса гибкости.
2. Изоляция — индивидуальный слой из поливинилхлоридного пластиката пониженной пожароопасности с отличительной цветовой маркировкой.
3. Скрутка — изолированные жилы скручены в сердечник с заполнением межжильного пространства.
4. Экран — повив или оплётка из медных проволок (или медной ленты), обеспечивающая эффективное экранирование.
5. Наружная оболочка — защитный шланг из поливинилхлоридного пластиката пониженной горючести и дымовыделения.

Основные технические характеристики

Область применения

• Подключение стационарного и передвижного промышленного оборудования, станков, конвейерных линий и механизмов.
• Монтаж силовых распределительных цепей и цепей управления в производственных помещениях, кабельных эстакадах и лотках.
• Прокладка в условиях повышенных требований к электромагнитной совместимости и защите от внешних помех.
• Групповая прокладка в общественных и административных зданиях с повышенными требованиями к пожарной безопасности.
