КГВЭВнг(А)-LS 5х16 медный гибкий экранированный кабель 0,66/1 кВ

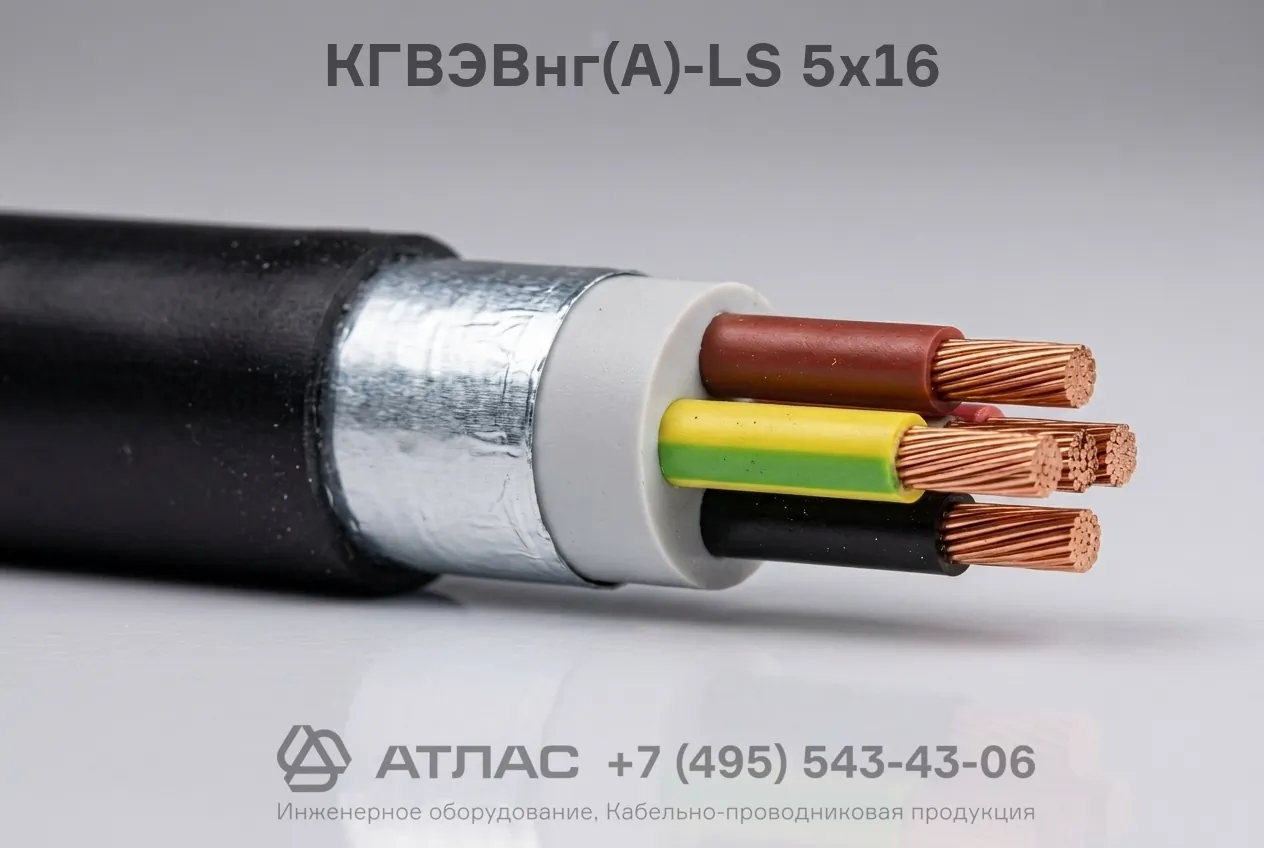

Кабель КГВЭВнг(А)-LS 5х16 гибкий экранированный представляет собой медный кабель с пятью многопроволочными жилами сечением 16 мм², ПВХ изоляцией и внешней оболочкой пониженной пожарной опасности. Изделие предназначено для фиксированного и подвижного присоединения электрооборудования, цепей управления и силовых установок в условиях повышенных требований к электромагнитной совместимости и пожаробезопасности. Кабель обеспечивает нераспространение горения при групповой прокладке и характеризуется пониженным уровнем выделения дыма и коррозионно-активных газов при тлении.
Ниже представлена детальная расшифровка маркировки, конструктивные слои, основные технические параметры и условия эксплуатации данного изделия.
Подробная расшифровка маркировки
Обозначение КГВЭВнг(А)-LS 5х16 указывает на конструктивные особенности, класс пожарной безопасности и геометрические параметры:
- К — кабель;
- Г — гибкий (многопроволочные медные токопроводящие жилы повышенного класса гибкости);
- В — изоляция жил выполнена из поливинилхлоридного пластиката (ПВХ);
- Э — общий экранирующий слой для защиты от электромагнитных помех;
- В — наружная оболочка из поливинилхлоридного пластиката (ПВХ);
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- LS — пониженное дымо- и газовыделение (Low Smoke) при горении и тлении;
- 5 — количество токопроводящих жил;
- 16 — номинальное сечение каждой жилы, мм².
Конструкция кабеля
- Токопроводящие жилы — многопроволочные медные, круглой формы, соответствуют 4–5 классу гибкости по ГОСТ 22483.
- Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с цветовой или цифровой маркировкой жил.
- Скрутка — изолированные жилы скручены в сердечник с заполнением межжильного пространства.
- Поясная изоляция / разделительный слой — полимерная лента или слой ПВХ пластиката.
- Экран — повив из медных проволок или алюмофлекс с медной луженой контактной жилой.
- Наружная оболочка — поливинилхлоридный пластикат пониженной горючести и дымовыделения.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 / 1 кВ при частоте 50 Гц |
| Номинальное постоянное напряжение | до 1000 / 1500 В |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без подогрева | -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельная температура жил при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при прокладке | не менее 7,5 наружных диаметров кабеля |
| Относительная влажность воздуха (при +35 °C) | до 98 % |
| Срок службы | не менее 30 лет |
Область применения
- Подключение подвижных механизмов, станков, подъемно-транспортного оборудования и технологических линий к электрическим сетям.
- Прокладка цепей управления, контроля и распределения электроэнергии в производственных помещениях и кабельных сооружениях.
- Монтаж систем автоматизации и электроприводов, требующих экранирования сигналов от электромагнитных наводок.
- Использование на объектах с высокими требованиями к пожарной безопасности и плотным пребыванием людей благодаря исполнению нг(А)-LS.
