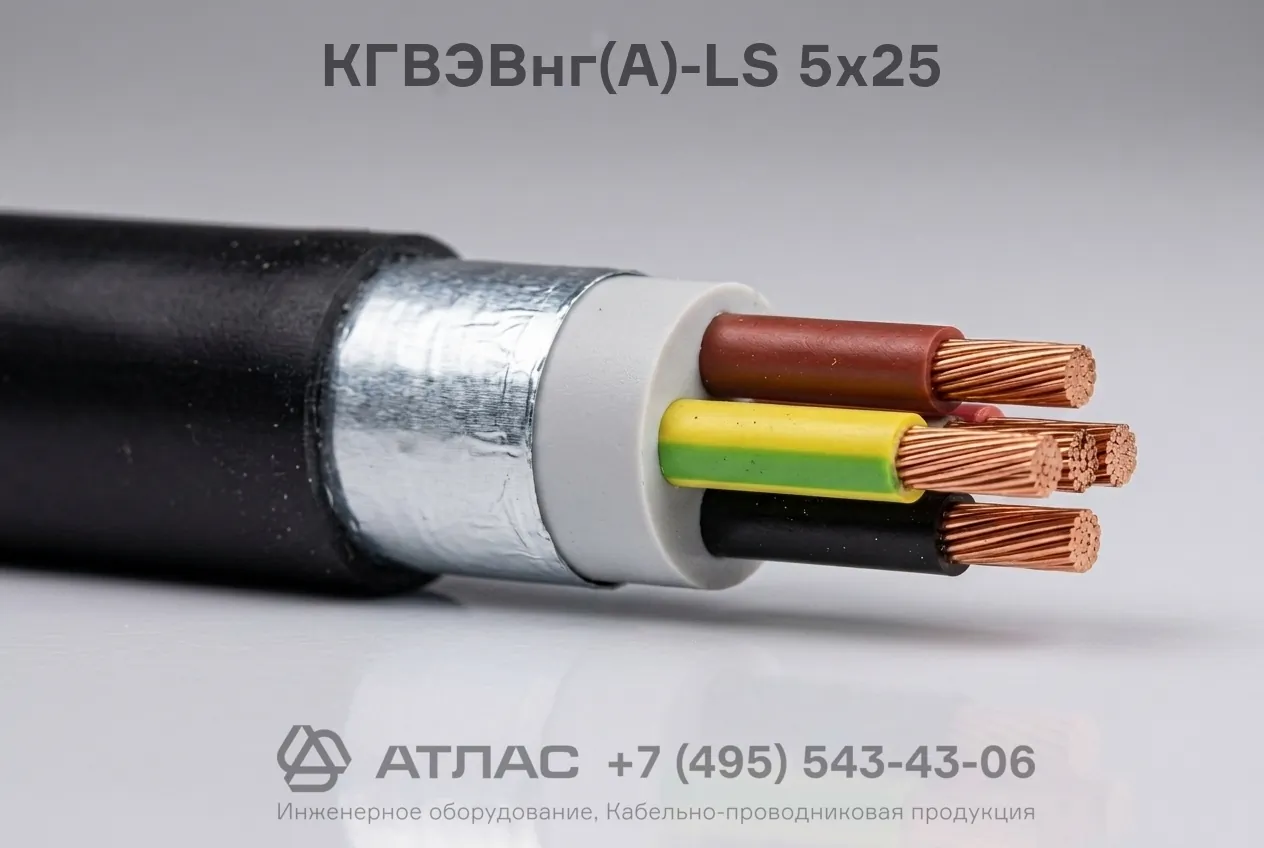

КГВЭВнг(А)-LS 5х25 медный гибкий экранированный кабель пониженной пожарной опасности
2 199.02 руб.
Характеристики
Производители
:
Единица измерения
:
м
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Материал изоляции
:
ПВХ
Описание
Кабель КГВЭВнг(А)-LS 5х25 гибкий экранированный силовой с медными многопроволочными жилами сечением 25 мм² и пониженным дымовыделением. Надежная защита от электромагнитных помех для цепей управления и питания оборудования.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
0
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Наличие экрана
да
Пониженное дымогазовыделение
Да
Категория пожарной опасности
(A)
Кабель КГВЭВнг(А)-LS 5х25 гибкий экранированный силовой предназначен для передачи и распределения электрической энергии в силовых и управляющих цепях, цепях контроля и межприборных соединений. Изделие оснащено гибкими медными жилами высокой степени гибкости, общим экраном для защиты от электромагнитных помех, а также изоляцией и наружной оболочкой из ПВХ пластиката пониженной пожарной опасности с низким дымо- и газовыделением.
Ниже представлена подробная расшифровка маркировки, конструкция кабеля, технические параметры и область применения.
Подробная расшифровка маркировки
Обозначение КГВЭВнг(А)-LS 5х25 указывает на конструктивные особенности и исполнение изделия:
- К — кабель;
- Г — повышенная гибкость конструкции;
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- Э — экран для надежной защиты от электромагнитных излучений и помех;
- В — наружная оболочка изготовлена из ПВХ пластиката;
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
- 5х25 — пять медных многопроволочных жил номинальным сечением 25 мм².
Конструкция кабеля
- Токопроводящие многопроволочные жилы из мягких медных проволок 4 или 5 класса гибкости.
- Изоляция токопроводящих жил из ПВХ пластиката пониженной пожароопасности с цветовой маркировкой.
- Скрутка изолированных жил в сердечник.
- Внутренняя разделительная оболочка или поясная изоляция.
- Экран в виде медной оплетки или спирально наложенных медных лент для экранирования помех.
- Внешняя защитная оболочка из ПВХ пластиката пониженной горючести с низким дымовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Количество и сечение жил | 5х25 мм² |
| Материал токопроводящей жилы | Медь многопроволочная |
| Материал изоляции | ПВХ пластикат пониженной пожарной опасности |
| Материал оболочки | ПВХ пластикат с низким дымо- и газовыделением |
| Наличие экрана | Экранированный (медный экран) |
| Номинальное переменное напряжение | 0,66 кВ / 1 кВ частотой до 100 Гц |
| Номинальное постоянное напряжение | до 1000 В / 1500 В |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимальная рабочая температура жилы | +70 °C |
| Предельная температура жилы при коротком замыкании | +160 °C |
| Категория нераспространения горения | ГОСТ 31565-2012, П1б.8.2.2.2 (категория А) |
Область применения
- Подключение подвижных и стационарных механизмов, промышленного оборудования, электродвигателей, частотно-регулируемых приводов.
- Монтаж в цепях управления и контроля, где требуется защита сигналов от внешних электромагнитных наводок.
- Прокладка в кабельных сооружениях, производственных помещениях, кабельных эстакадах и лотках при групповой прокладке.
- Эксплуатация в зданиях и сооружениях с повышенными требованиями к пожарной безопасности и плотности дыма.
