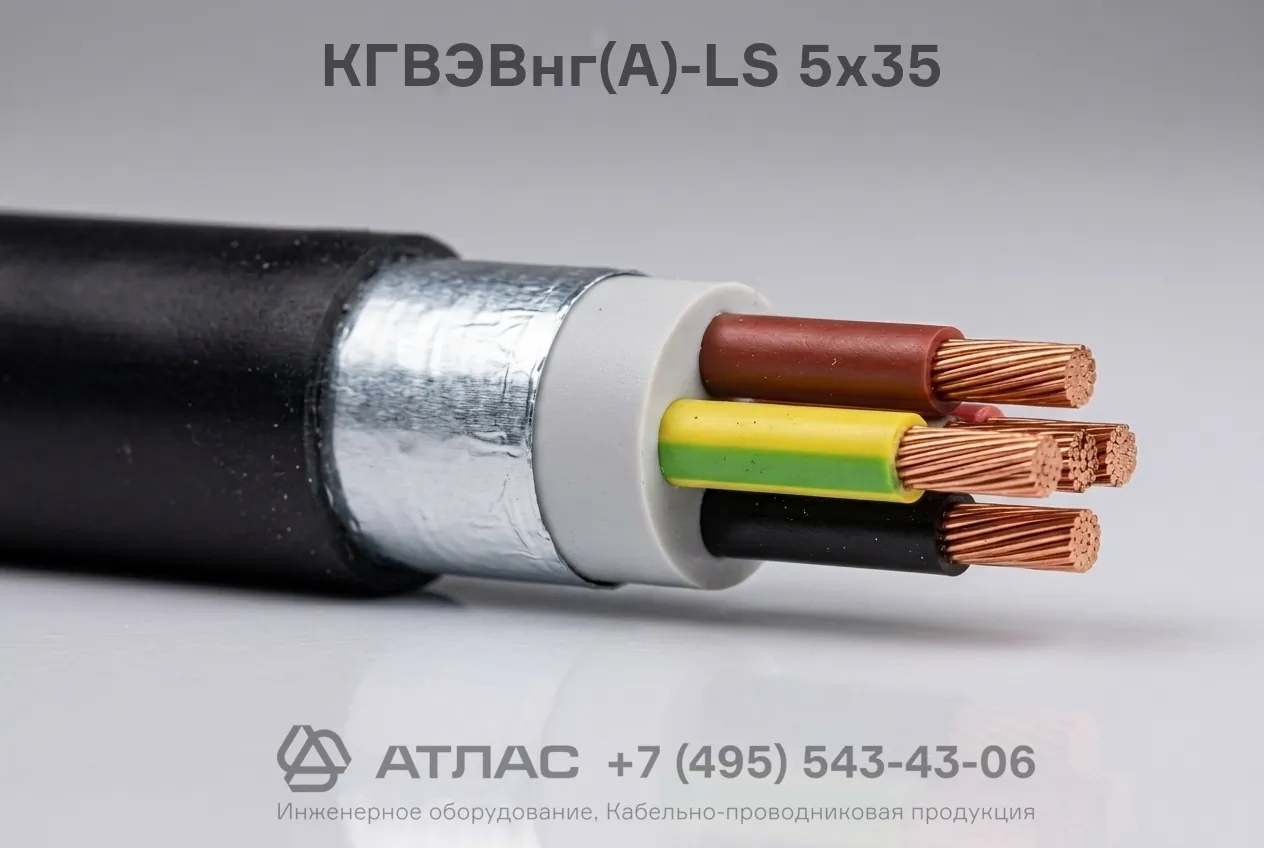

КГВЭВнг(А)-LS 5х35 кабель силовой гибкий экранированный медный
3 081.67 руб.
Характеристики
Производители
:
Единица измерения
:
м
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Материал изоляции
:
ПВХ
Описание
Кабель КГВЭВнг(А)-LS 5х35 силовой гибкий экранированный с медными жилами предназначен для электроустановок, требующих защиты от электромагнитных помех и пониженной пожарной опасности при групповой прокладке.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
0
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Наличие экрана
да
Пониженное дымогазовыделение
Да
Категория пожарной опасности
(A)
Кабель КГВЭВнг(А)-LS 5х35 силовой экранированный представляет собой гибкий кабель с пятью многопроволочными медными жилами сечением 35 мм², предназначенный для передачи и распределения электрической энергии в стационарных и подвижных установках. Изделие характеризуется повышенной гибкостью, наличием общего электромагнитного экрана и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности с низким уровнем дымо- и газовыделения категории нг(А)-LS.
Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, технические характеристики и рекомендованные сферы применения кабеля.
Подробная расшифровка маркировки
Обозначение марки КГВЭВнг(А)-LS 5х35 содержит ключевые сведения о материалах и параметрах кабеля:
- К — кабель;
- Г — повышенная гибкость конструкции;
- В — изоляция токопроводящих жил из поливинилхлоридного пластиката;
- Э — общий экран для защиты от электромагнитных помех;
- В — наружная защитная оболочка из поливинилхлоридного пластиката;
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- LS — пониженное выделение дыма и коррозионно-активных газов при горении и тлении (Low Smoke);
- 5 — количество токопроводящих жил;
- 35 — номинальное сечение токопроводящей жилы в квадратных миллиметрах.
Конструкция кабеля
- Многопроволочные медные токопроводящие жилы повышенной гибкости 4 или 5 класса по ГОСТ 22483.
- Изоляция токопроводящих жил из ПВХ пластиката пониженной пожароопасности с цветовой или цифровой маркировкой.
- Скрутка изолированных жил в сердечник.
- Поясная изоляция или разделительный слой из ПВХ пластиката.
- Общий экран в виде оплётки или повива из медных проволок (либо медных лент) для защиты от электромагнитных наводок.
- Наружная оболочка из поливинилхлоридного пластиката пониженной пожароопасности с пониженным дымо- и газовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ / 1 кВ частотой 50 Гц |
| Диапазон рабочих температур | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Допустимая температура нагрева жил при эксплуатации | до +70 °C |
| Предельная температура жил при коротком замыкании | +160 °C |
| Категория стойкости к распространению горения | ГОСТ 31565-2012 (категория А) |
| Минимальный радиус изгиба при прокладке | не менее 8 наружных диаметров |
| Срок службы | не менее 30 лет |
Область применения
- Подключение подвижных и стационарных механизмов, станков, электрооборудования к электрическим сетям при номинальном напряжении до 1 кВ.
- Прокладка цепей управления, питания и сигнализации в условиях повышенных требований к уровню электромагнитной совместимости.
- Групповая прокладка кабельных трасс внутри производственных, общественных и жилых зданий.
- Использование в системах распределения энергии, где требуется устойчивость к распространению горения и пониженное дымовыделение при возгорании.
