КГВЭВнг(А)-LS 5х4 кабель гибкий экранированный медный пятижильный
Кабель гибкий КГВЭВнг(А)-LS 5х4 представляет собой экранированный гибкий кабель с пятью медными многопроволочными токопроводящими жилами номинальным сечением 4 мм². Изделие предназначено для фиксированного и гибкого присоединения электрооборудования, станков и механизмов к электрическим сетям на переменное напряжение до 0,66 кВ или постоянное напряжение до 1 кВ. Оболочка и изоляция из поливинилхлоридного пластиката пониженной пожарной опасности обеспечивают нераспространение горения по категории А и минимальный уровень выделения дыма и коррозионно-активных газов при тлении.
Ниже приведена подробная расшифровка маркировки кабеля, особенности его конструктивного исполнения, электротехнические характеристики и рекомендуемые условия эксплуатации.
Подробная расшифровка маркировки
Обозначение КГВЭВнг(А)-LS 5х4 содержит исчерпывающие сведения о типе, материалах и конструкции изделия:
- К — кабель;
- Г — гибкий, класс гибкости медных жил не ниже 4–5;
- В — изоляция проводников выполнена из поливинилхлоридного (ПВХ) пластиката;
- Э — общий экран для защиты сигналов и питающих линий от электромагнитных помех;
- В — наружная защитная оболочка из поливинилхлоридного (ПВХ) пластиката;
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
- LS — Low Smoke, пониженное выделение дыма и токсичных газов при горении и тлении;
- 5 — количество токопроводящих медных жил;
- 4 — номинальное сечение каждой токопроводящей жилы, мм².

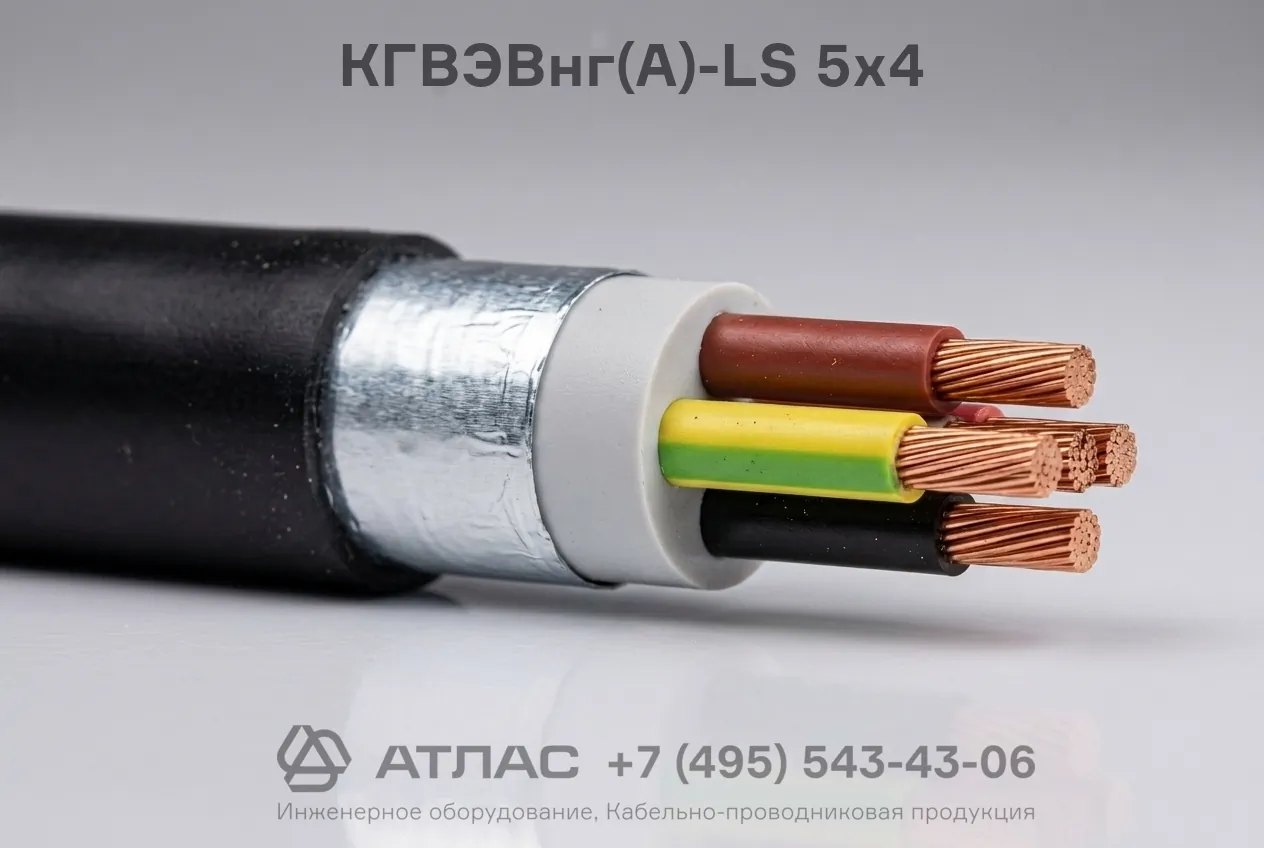

Конструкция кабеля
- Токопроводящие жилы — 5 гибких жил из медных скрученных проволок сечением 4 мм²;
- Изоляция — ПВХ пластикат пониженной пожарной опасности с индивидуальной цветовой маркировкой;
- Скрутка — изолированные жилы скручены в сердечник;
- Поясная изоляция / разделительный слой — полиэтилентерефталатная лента;
- Экран — обмотка медными лентами либо оплетка из медных проволок для снижения электромагнитного влияния;
- Наружная оболочка — поливинилхлоридный пластикат пониженной горючести и дымовыделения (LS).
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой до 400 Гц | 660 В |
| Номинальное постоянное напряжение | 1000 В |
| Количество и сечение жил | 5х4 мм² |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки без предварительного подогрева | -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельная температура жил при токах короткого замыкания | +160 °C |
| Минимальный радиус изгиба при монтаже | не менее 5 наружных диаметров |
| Срок службы | не менее 30 лет |
Область применения
- Подключение подвижных и стационарных электроприводов, аппаратов и промышленных механизмов;
- Прокладка цепей управления, контроля и питания в условиях высоких требований к электромагнитной совместимости;
- Групповая стационарная прокладка в кабельных сооружениях, производственных помещениях, зданиях с массовым пребыванием людей;
- Монтаж внутри щитового оборудования, кабельных эстакад, лотков и коробов.
