КГВЭВнг(А)-LS 5х50 кабель гибкий экранированный медный с оболочкой из ПВХ пониженной пожарной опасности
4 262.09 руб.
Характеристики
Производители
:
Единица измерения
:
м
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Материал изоляции
:
ПВХ
Описание
Кабель КГВЭВнг(А)-LS 5х50 предназначен для стационарного и гибкого подключения электрооборудования. Оснащен медными жилами, общим экраном от помех и негорючей ПВХ оболочкой с пониженным выделением дыма и газа.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
0
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Наличие экрана
да
Пониженное дымогазовыделение
Да
Категория пожарной опасности
(A)

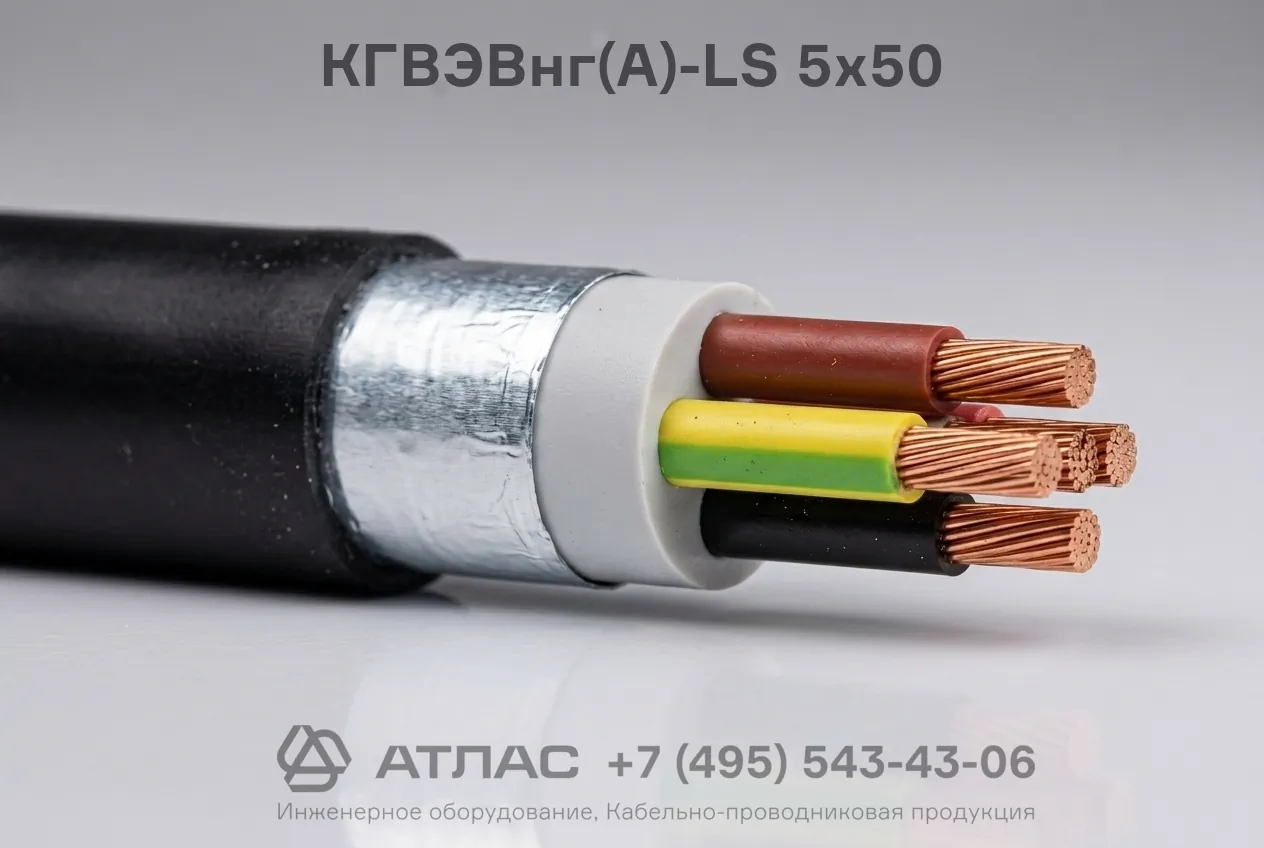

Кабель КГВЭВнг(А)-LS 5х50 гибкий — это экранированный кабель с пятью медными многопроволочными токопроводящими жилами сечением 50 мм², предназначенный для передачи и распределения электрической энергии в стационарных и подвижных установках. Изделие отличается высокой гибкостью, эффективной защитой от электромагнитных помех благодаря наличию экрана, а также повышенной пожаробезопасностью: изоляция и наружная оболочка выполнены из ПВХ пластиката пониженной пожарной опасности с низким уровнем дымо- и газовыделения.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, технические характеристики и типовая область применения кабеля.
Подробная расшифровка маркировки
Маркировка КГВЭВнг(А)-LS 5х50 содержит полную информацию о конструктивном исполнении изделия:
- К — кабель;
- Г — гибкий (токопроводящие жилы повышенного класса гибкости);
- В — изоляция жил из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
- Э — экран для защиты от электромагнитных полей и помех;
- В — наружная оболочка из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при тлении и горении;
- 5 — количество токопроводящих жил;
- 50 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — медные, круглые, многопроволочные, соответствующие 4 или 5 классу гибкости по ГОСТ 22483.
- Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с отличительной цветовой маркировкой.
- Скрутка — изолированные жилы скручены в сердечник с заполнением промежутков.
- Поясная изоляция / разделительный слой — полиэтилентерефталатная пленка или ПВХ пластикат.
- Экран — повив из медных проволок или обмотка медной/алюмополимерной лентой для минимизации электромагнитного влияния.
- Наружная защитная оболочка — ПВХ пластикат пониженной пожароопасности с низким дымовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ / 1 кВ частотой до 100 Гц |
| Номинальное постоянное напряжение | до 1,5 кВ |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без предварительного подогрева | не ниже -15 °C |
| Длительно допустимая температура нагрева жил при эксплуатации | +70 °C |
| Предельная температура жил при токах короткого замыкания | +160 °C |
| Минимальный радиус изгиба при прокладке | не менее 8 наружных диаметров кабеля |
| Срок службы | не менее 30 лет при стационарной прокладке |
Область применения
- Подключение передвижных и стационарных механизмов, станков, технологического оборудования и силовых агрегатов;
- Прокладка в кабельных сооружениях, лотках, коробах и производственных помещениях при повышенных требованиях к пожарной безопасности;
- Использование в цепях управления и электропитания, где требуется надежная экранировка от взаимных электромагнитных наводок;
- Применение на объектах с массовым пребыванием людей и в закрытых помещениях благодаря исполнению с пониженным дымовыделением.
