КГВЭВнг(А)-LS 5х6 медный гибкий экранированный кабель с изоляцией и оболочкой из ПВХ пониженной пожароопасности

Кабель КГВЭВнг(А)-LS 5х6 гибкий — это экранированное кабельное изделие с пятью медными многопроволочными жилами сечением 6 мм², предназначенное для подвижного и фиксированного подключения электрооборудования к электрическим сетям. Кабель отличается повышенной гибкостью, наличием общего экрана для надежной защиты сигналов и силовых линий от электромагнитных помех, а также пониженным уровнем дымо- и газовыделения при групповой прокладке без распространения горения по категории А.

Ниже представлена полная расшифровка маркировки, конструктивные особенности изделия, его эксплуатационные параметры и рекомендуемые сферы монтажа.

Подробная расшифровка маркировки

Обозначение марки КГВЭВнг(А)-LS 5х6 содержит исчерпывающие данные о конструкции и свойствах изделия:

• К — кабель;
• Г — гибкий, токопроводящие жилы состоят из множества тонких медных проволок повышенного класса гибкости;
• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• Э — экран, защищающий проводники от внешних электромагнитных полей и снижающий собственные наводки;
• В — наружная оболочка изготовлена из ПВХ пластиката;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов в процессе тления или горения;
• 5 — количество токопроводящих жил;
• 6 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).

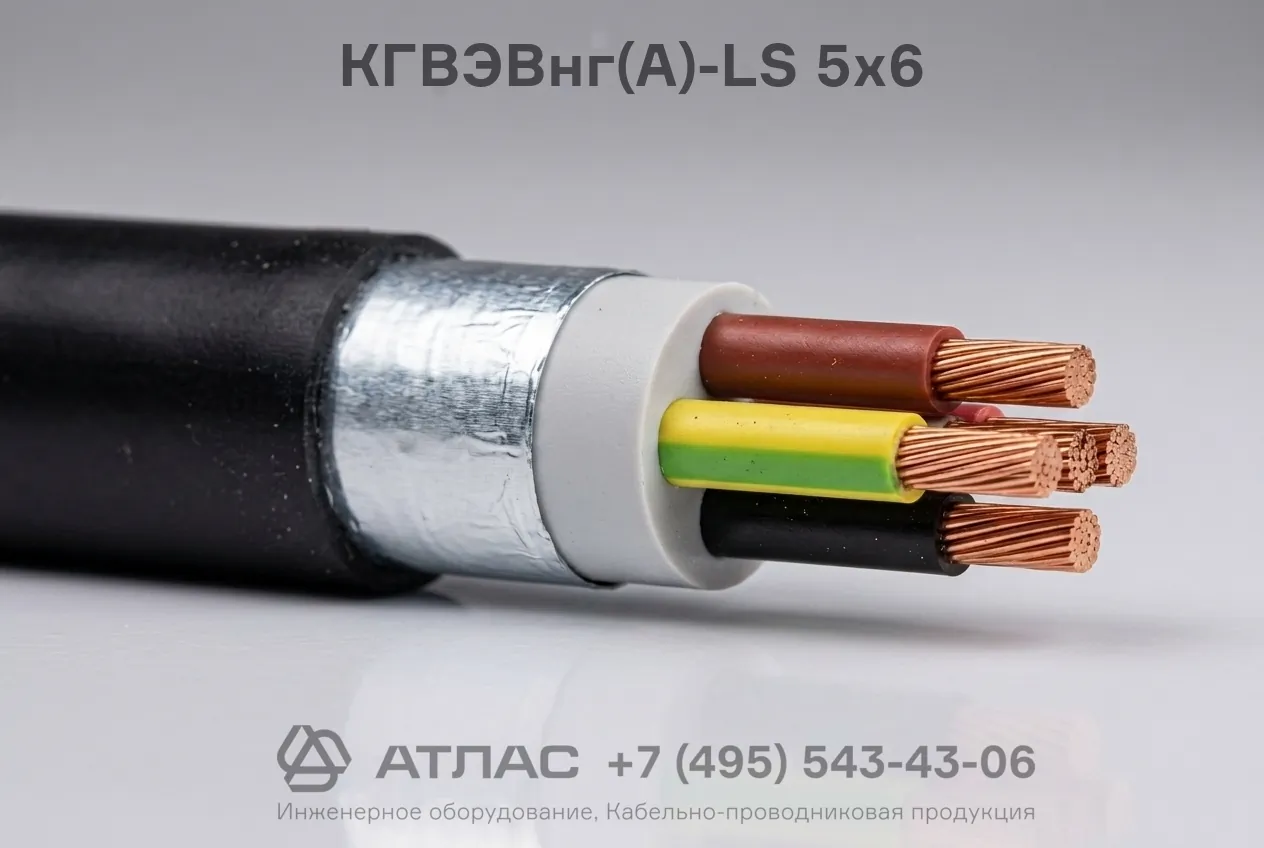

Конструкция кабеля

1. Токопроводящие жилы — многопроволочные медные круглого сечения (не ниже 4–5 класса гибкости).
2. Изоляция — ПВХ пластикат с отличительной цветовой или цифровой маркировкой для идентификации фаз.
3. Скрутка — изолированные жилы скручены в сердечник с заполнением промежутков.
4. Экран — общая экранирующая оплетка из медных проволок или слой фольгированного композита с медным проводником.
5. Наружная защитная оболочка — негорючий поливинилхлоридный пластикат с низким дымовыделением (ПВХ-LS).

Основные технические характеристики

Область применения

• Подключение подвижных механизмов, станков, электроприводов и промышленного оборудования к электросетям.
• Прокладка цепей управления, питания и сигнализации в условиях повышенного уровня электромагнитных помех.
• Групповая стационарная и нестационарная прокладка в кабельных сооружениях, лотках, коробах производственных помещений.
• Монтаж систем автоматизации и силовых установок в общественных и промышленных зданиях с нормативными требованиями к пониженному дымовыделению.
