КГВЭВнг(А)-LS 5х70 кабель силовой гибкий экранированный медный не распространяющий горение
5 642.22 руб.
Характеристики
Производители
:
Единица измерения
:
м
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Материал изоляции
:
ПВХ
Описание
Кабель КГВЭВнг(А)-LS 5х70 гибкий экранированный применяется для питания и управления электрооборудованием. Медный экран защищает от электромагнитных помех, ПВХ оболочка не распространяет горение и выделяет минимум дыма.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
0
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Наличие экрана
да
Пониженное дымогазовыделение
Да
Категория пожарной опасности
(A)
Кабель КГВЭВнг(А)-LS 5х70 гибкий экранированный — это пятижильный силовой проводник с многопроволочными медными жилами сечением 70 мм², предназначенный для подвижного и фиксированного подключения электрооборудования. Кабель оснащен общим экраном для защиты цепей от электромагнитных помех и выполнен в оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с низким уровнем дымо- и газовыделения.
Ниже представлена детальная расшифровка маркировки, конструктивные особенности, технические характеристики и типовые сферы применения данного кабеля.
Подробная расшифровка маркировки
Обозначение марки КГВЭВнг(А)-LS 5х70 содержит полную информацию о конструкции и свойствах изделия:
- К — кабель;
- Г — гибкий (токопроводящие жилы повышенного класса гибкости);
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- Э — общий экранирующий слой для защиты от электромагнитного влияния;
- В — наружная защитная оболочка из поливинилхлоридного (ПВХ) пластиката;
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- LS — пониженное выделение дыма и коррозионно-активных газов при горении и тлении (Low Smoke);
- 5 — количество токопроводящих жил;
- 70 — номинальное сечение каждой жилы в квадратных миллиметрах.

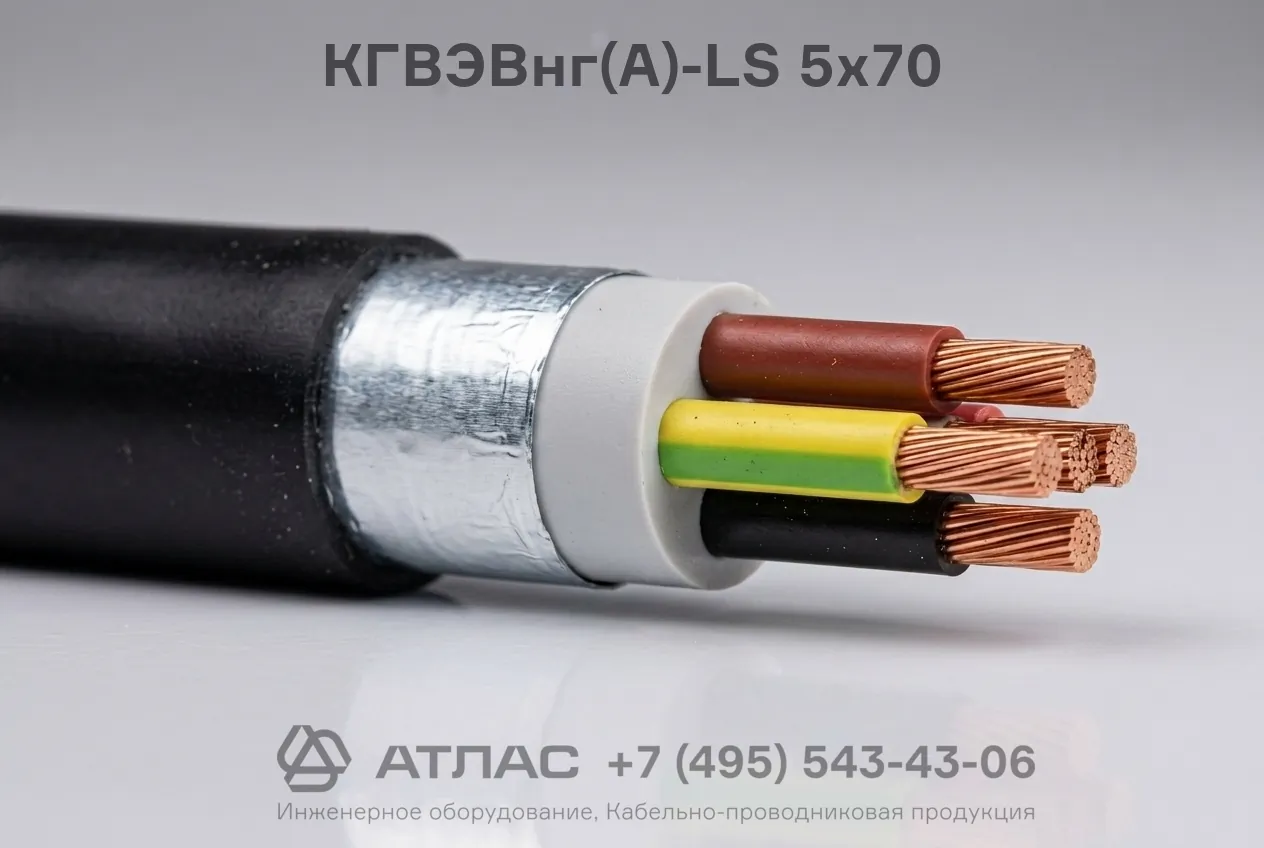

Конструкция кабеля
- Токопроводящие жилы — медные, многопроволочные, круглой формы, соответствуют 4 или 5 классу гибкости.
- Изоляция — из ПВХ пластиката пониженной пожароопасности с индивидуальной цветовой маркировкой.
- Скрутка — изолированные жилы скручены в сердечник с заполнением промежутков.
- Поясная изоляция / разделительный слой — полимерная лента или слой ПВХ пластиката.
- Экран — выполнен в виде обмотки медной фольгой, лентой либо оплетки из медных проволок.
- Наружная оболочка — из ПВХ пластиката пониженной пожароопасности с низким дымовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ / 1 кВ частотой до 100 Гц |
| Номинальное постоянное напряжение | до 1,5 кВ |
| Температура окружающей среды при эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельно допустимая температура при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при прокладке | не менее 5-8 наружных диаметров |
| Срок службы | не менее 30 лет |
Область применения
- Подключение подвижных механизмов, промышленного электрооборудования, станков и технологических установок;
- Организация силовых линий и цепей управления в условиях повышенного уровня электромагнитных помех;
- Прокладка в кабельных сооружениях, производственных помещениях, лотках и эстакадах при требованиях пожарной безопасности категории А;
- Использование на объектах с высокими требованиями к плотности застройки и необходимости минимизации задымления при аварийных ситуациях.
