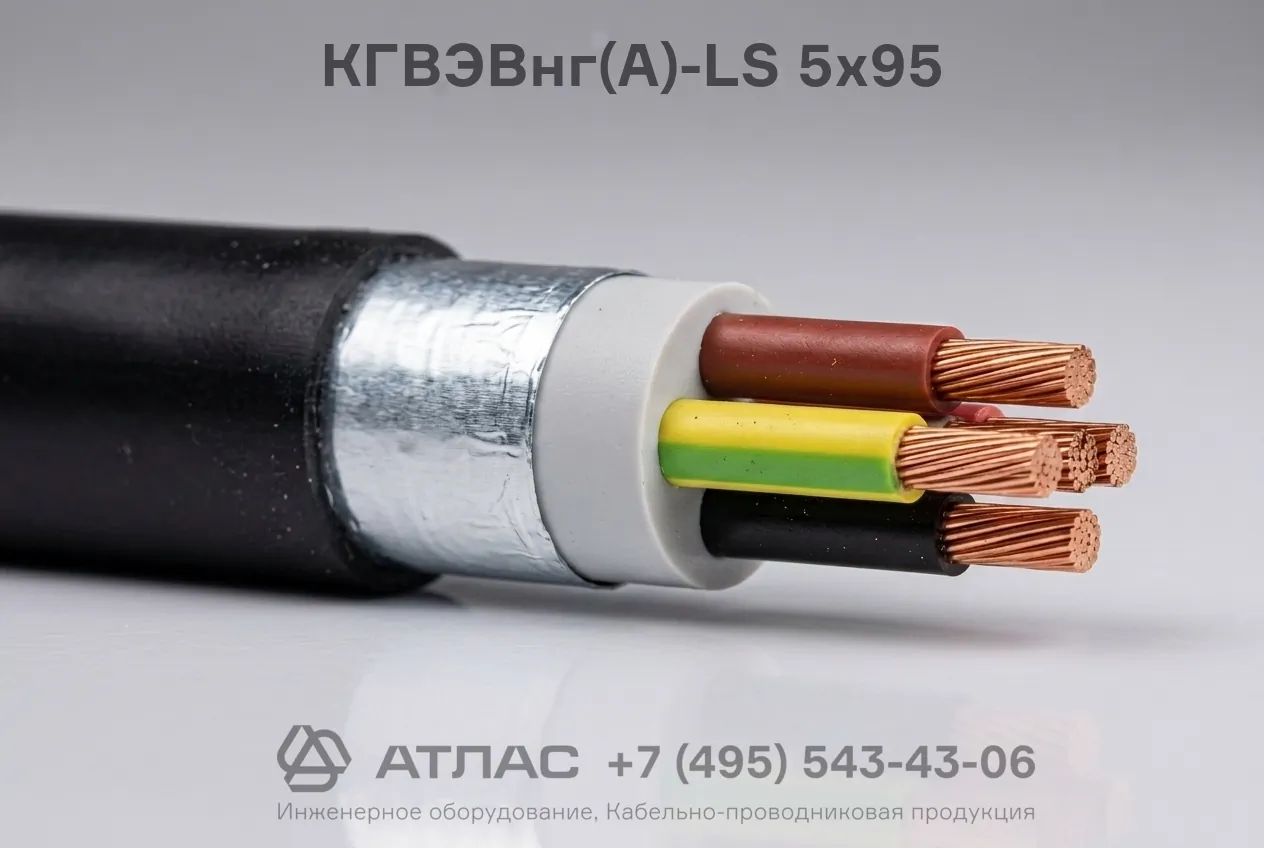

КГВЭВнг(А)-LS 5х95 кабель силовой гибкий экранированный с медными жилами пониженной пожароопасности
7 491.36 руб.
Характеристики
Производители
:
Единица измерения
:
м
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Материал изоляции
:
ПВХ
Описание
Кабель КГВЭВнг(А)-LS 5х95 силовой экранированный гибкий предназначен для питания электрооборудования и установок в сетях с повышенными требованиями к электромагнитной совместимости и пожаробезопасности.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
0
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Наличие экрана
да
Пониженное дымогазовыделение
Да
Категория пожарной опасности
(A)
Кабель КГВЭВнг(А)-LS 5х95 гибкий экранированный представляет собой пятижильный силовой проводник с медными многопроволочными токопроводящими жилами сечением 95 мм², предназначенный для подвижного и фиксированного подключения электрооборудования. Изделие характеризуется повышенной гибкостью конструкции, наличием общего экрана для защиты от электромагнитных помех, а также пониженным уровнем выделения дыма и коррозионно-активных газов при горении и тлении в соответствии с категорией пожарной безопасности нг(А)-LS.
Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, технические характеристики и рекомендуемые области применения данного кабеля.
Подробная расшифровка маркировки
Обозначение КГВЭВнг(А)-LS 5х95 содержит исчерпывающую информацию о материалах и конструктивных параметрах кабеля:
- К — кабель;
- Г — гибкий (токопроводящие жилы повышенного класса гибкости);
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- Э — общий экранирующий слой для защиты от электромагнитных наводок;
- В — наружная защитная оболочка из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- LS — пониженное дымо- и газовыделение (Low Smoke);
- 5 — количество токопроводящих жил;
- 95 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — многопроволочные медные проводники круглого сечения 5 класса гибкости.
- Изоляция — поливинилхлоридный пластикат пониженной пожароопасности с цветовой или цифровой маркировкой жил.
- Скрутка — изолированные жилы скручены в сердечник с заполнением межжильного пространства.
- Поясная изоляция / разделительный слой — полиэтилентерефталатная лента или слой ПВХ.
- Экран — обмотка медными лентами либо оплетка из медных проволок для снижения электромагнитного влияния.
- Внешняя оболочка — поливинилхлоридный пластикат пониженной горючести с малым дымовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ / 1 кВ частотой до 100 Гц |
| Номинальное постоянное напряжение | до 1,5 кВ |
| Количество и сечение жил | 5х95 мм² |
| Диапазон рабочих температур | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Допустимый длительный нагрев жил | +70 °C |
| Минимальный радиус изгиба при прокладке | не менее 8 наружных диаметров |
| Категория стойкости к горению | ГОСТ 31565-2012 (категория А) |
Область применения
- Подключение передвижных механизмов, станков, подъемно-транспортного и технологического оборудования к электрическим сетям;
- Прокладка цепей питания и управления в условиях повышенного уровня электромагнитных помех;
- Монтаж силовых линий внутри производственных помещений, кабельных эстакад, коллекторов и туннелей;
- Использование на объектах с повышенными требованиями к пожарной безопасности и плотности людских потоков благодаря исполнению нг(А)-LS.
