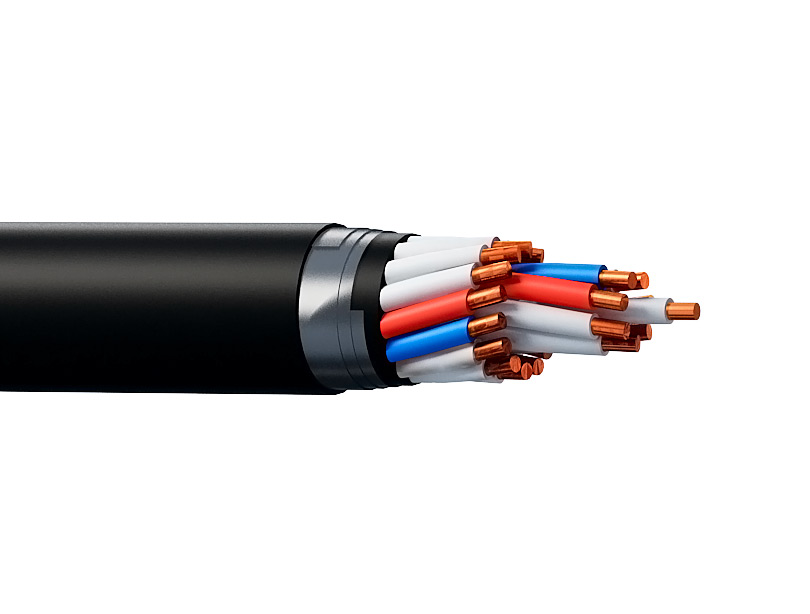

 | Кабель КВБбШв - контрольный, бронированный, медный с защитным покровом типа БбШв (защитный барьер ПВХ, две оцинкованные бронеленты наложенные спирально с перекрытием и шланг ПВХ). Кабель КВБбШв предназначен для передачи и распределения электрических сигналов в стационарных установках при неподвижном присоединении к электрическим приборам с номинальным переменным напряжением до 0,66 кВ, при предъявлении к кабелю требования высокой стойкости к механическим воздействиям. Изготовлен согласно всем требованиям и стандартам ГОСТ и ТР ТС и имеет сертификаты соответствия качества. При необходимости организуем доставку кабеля КВБбШв по Москве, Московской области, а также в другие регионы страны. |
Оперативно подберем нужную марку. Оставьте заявку нашим специалистам
27
Описание и технические характеристики контрольного кабеля КВБбШв
Кабель с жилами из меди, с пластиковой изоляцией, оболочка поливинилхлоридная выпускается для неподвижного присоединения к различного назначения электрическим аппаратам, приборам и распределительным устройствам.
Обеспечивает работу при переменном напряжении номиналом до 660 В и с частотой тока до 100 Гц, при постоянном напряжении номиналом до 1000 В. Температура окружающей среды для кабеля колеблется от -50 С до +50 С.
Медная токопроводящая жила соответствует классу 1. Для изоляции, защитных оболочки и шланга используется поливинилхлоридный пластикат. Изолированные жилы скручены. Испытание кабелей переменным напряжением с частотой 50 Гц проводят:
- при поставке и приемке - 2500 В
- в период хранения и эксплуатации - 1500 в.
Кабели марки КВБбШв прокладываются в каналах, в земле (траншеях), туннелях, в местах, подверженных воздействиям блуждающих токов, а также в условиях агрессивных сред. В местах прокладки существует опасность механических воздействий на кабель, но кабели не подвергаются существенным растягивающим усилиям.
Контрольные кабели КВБбШв эксплуатируются в регионах умеренного, холодного и тропического климата. Кабели допускается прокладывать на открытом воздухе.
Характеристики:
- Токопроводящая жила - однопроволочная медная круглой формы, соответствует классу 1 согласно ГОСТ 22483.
- Оболочка - из поливинилхлоридного пластика.
- Скрутка - изолированные жилы скручены.
- Изоляция - из поливинилхлоридного пластика.
- Защитный покров - в виде брони из двух оцинкованных стальных лент с толщиной в 0,3 мм, при этом верхняя лента при наложении перекрывает зазоры, остающиеся между витками нижней ленты.
- Выпрессованный из ПВХ пластиката защитный шланг.
Виды климатического исполнения кабелей:
- категорий УХЛ - размещения 1-5
- категорий Т (тропическое исполнение кабелей) - размещения 2-5 согласно ГОСТ 15150-69
- Сечение жил в кв миллиметрах - 0,75; 1,0; 1,5; 2,5; 4; 6
- Рассчитан на рабочее напряжение кВ - 0,66 (для постоянного - 1,0)
- Количество жил кабеля - 4,5,7,10,14,19,27,37,52
Электрическое сопротивление изоляции жил (температура 20 С) для сечений:
- от 0,75 кв миллиметра до 1,5 кв миллиметра - не ниже 10 МОм*км
- от 2,5 кв миллиметра до 4,0 кв миллиметра - не ниже 9 МОм*км
- для 6 кв мм - не ниже 6 МОм*км.
Предельно допустимая температура для эксплуатационного нагрева жил +70 С.
Гарантийный срок службы при прокладке кабеля:
- на эстакадах или в земле (траншеях) не меньше 15 лет
- в каналах, помещениях и туннелях не меньше 25 лет.
