ППГЭнг(А)-HF 5х120 кабель силовой экранированный медный безгалогенный на номинальное напряжение 1 кВ

Кабель ППГЭнг(А)-HF 5х120 силовой экранированный — это кабельное изделие с пятью медными жилами сечением 120 мм², предназначенное для передачи и распределения электроэнергии в стационарных установках. Конструкция характеризуется наличием общего медного экрана, не распространяет горение при групповой прокладке по категории А и не выделяет коррозионно-активных газообразных продуктов при горении и тлении за счет применения безгалогенных полимерных композиций.

Ниже приведена подробная расшифровка маркировки, конструктивное устройство изделия, его технические характеристики и типовые области монтажа.

Подробная расшифровка маркировки

Обозначение марки ППГЭнг(А)-HF 5х120 отражает конструктивные особенности, материалы элементов и параметры пожарной безопасности:

• П — изоляция жил выполнена из полимерной композиции, не содержащей галогенов;
• П — внутренняя и наружная защитные оболочки изготовлены из безгалогенной полимерной композиции;
• Г — отсутствие бронированного покрова («голый»), кабель не предназначен для участков с растягивающими и сдавливающими механическими воздействиями;
• Э — наличие общего защитного экрана из медных лент или медных проволок, скрепленных медной лентой;
• нг(А) — показатель пожарной безопасности, подтверждающий нераспространение горения при групповой прокладке по категории А;
• HF — отсутствие галогенов (Halogen Free), минимальное выделение дыма и отсутствие коррозионно-активных газов при горении и тлении;
• 5 — количество токопроводящих жил;
• 120 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах.

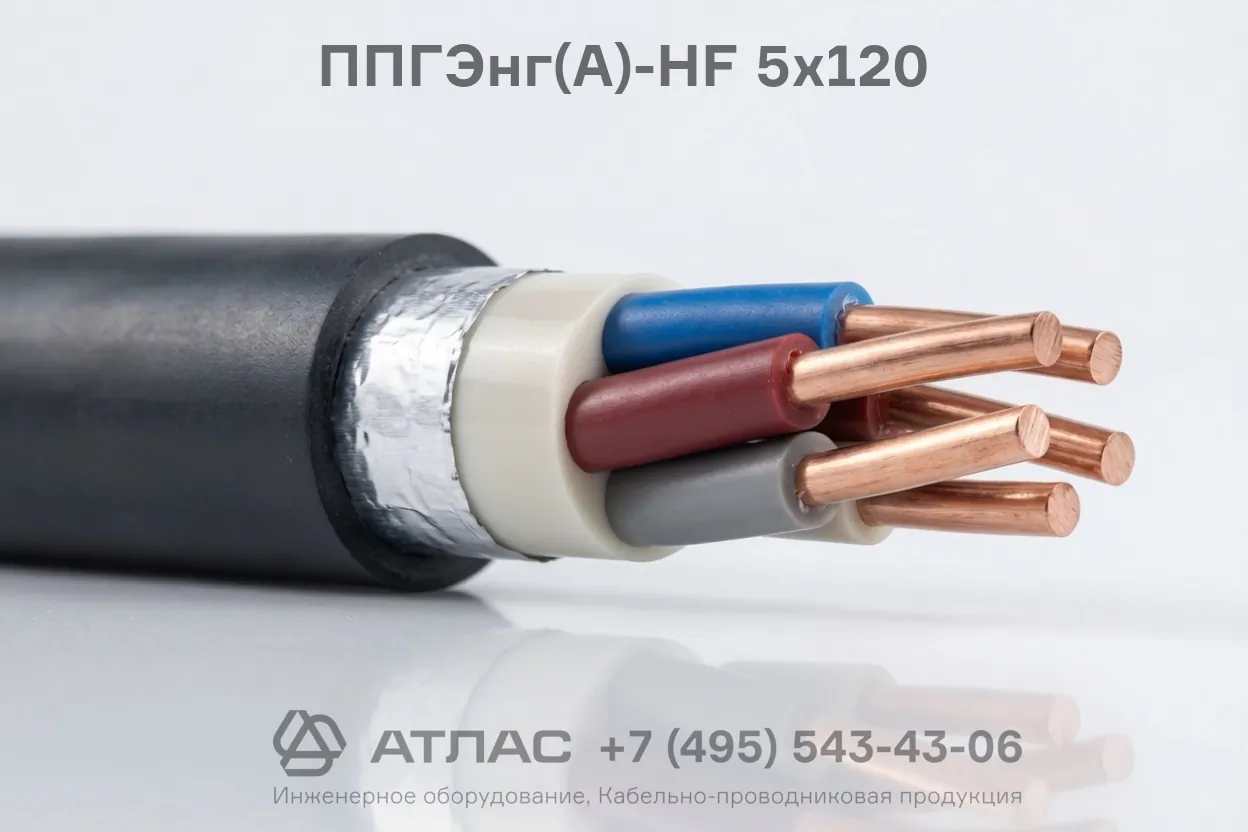

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, круглой или секторной формы, соответствующие 1 или 2 классу по ГОСТ 22483.
2. Изоляция — из полимерной композиции, не содержащей галогенов, с индивидуальной цветовой маркировкой каждой жилы.
3. Скрутка — изолированные жилы скручены в сердечник вокруг центрального жгута.
4. Внутренняя оболочка — из безгалогенной полимерной композиции, наложенная с заполнением промежутков между жилами для придания кабелю круглой формы.
5. Экран — выполнен из медных лент либо повива медных проволок со спирально наложенной медной лентой для защиты от электромагнитных помех.
6. Разделительный слой — полотно из электропроводящей или полимерной ленты.
7. Наружная оболочка — из полимерной композиции повышенной пожаробезопасности, не содержащей галогенов.

Основные технические характеристики

Область применения

• Групповая стационарная прокладка в зданиях и сооружениях с массовым пребыванием людей: торговых центрах, медицинских учреждениях, офисных комплексах, аэропортах и вокзалах.
• Электроустановки промышленных объектов, метрополитенов и дата-центров, оснащенных микропроцессорной техникой и сложным цифровым оборудованием, требующим защиты от взаимных электромагнитных наводок.
• Объекты с повышенными требованиями к пожарной безопасности, где необходимо свести к минимуму риск задымления и повреждения аппаратуры коррозионно-активными газами.
