ППГЭнг(А)-HF 5х16 кабель силовой экранированный медный 0.66 кВ, безгалогенная изоляция

Кабель ППГЭнг(А)-HF 5х16 силовой — это экранированный кабель с пятью медными жилами сечением 16 мм², предназначенный для стационарной прокладки в сетях номинальным напряжением 0,66 кВ. Изделие характеризуется пониженным уровнем пожарной опасности благодаря отсутствию галогенов в полимерной изоляции и оболочке, не распространяет горение при групповой прокладке по категории А и защищено экраном от электромагнитного влияния.

Ниже представлена подробная расшифровка маркировки, конструкция изделия, нормативные технические параметры и условия монтажа.

Подробная расшифровка маркировки

Обозначение ППГЭнг(А)-HF 5х16 содержит сведения о материалах конструкции, типе исполнения и размерах кабеля:

• П — изоляция из полимерной композиции, не содержащей галогенов
• П — внутренняя и наружная оболочки из безгалогенной полимерной композиции
• Г — отсутствие защитного бронированного покрова
• Э — наличие экрана из медных лент или фольги
• нг(А) — показатель пожарной безопасности: не распространяет горение при групповой прокладке по категории А
• HF — Halogen Free: отсутствие коррозионно-активных газообразных продуктов при горении и тлении полимеров
• 5 — количество медных токопроводящих жил
• 16 — номинальное сечение токопроводящей жилы, мм²

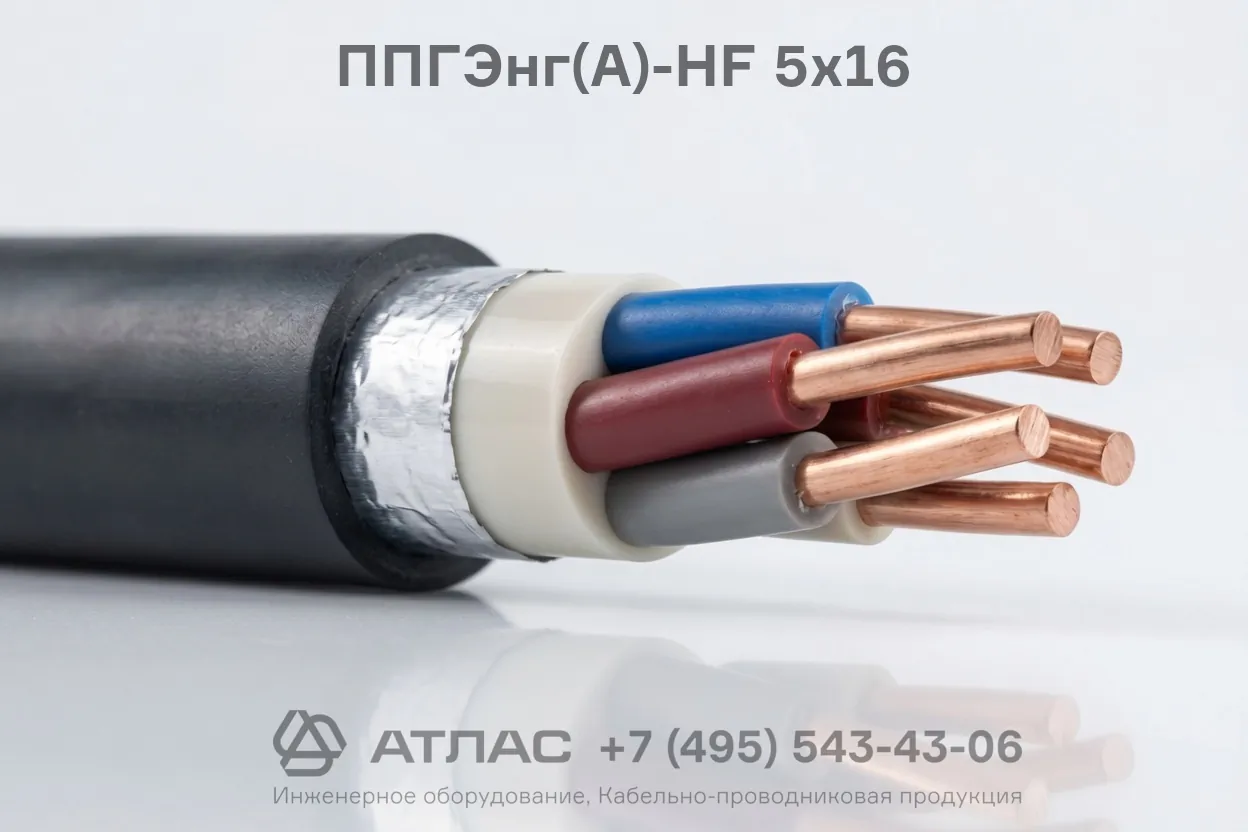

Конструкция кабеля

1. Токопроводящие жилы — медные, круглые, однопроволочные или многопроволочные, номинальным сечением 16 мм².
2. Изоляция — из полимерной композиции, не содержащей галогенов, с отличительной цветовой маркировкой каждой жилы.
3. Скрутка — изолированные жилы скручены в сердечник с заполнением промежутков безгалогенным полимерным составом.
4. Внутренняя оболочка — выполнена из безгалогенной полимерной композиции для придания кабелю круглой формы.
5. Экран — сплошной защитный экран из медных лент или медной фольги с перекрытием, обеспечивающий электромагнитную совместимость.
6. Наружная оболочка — защитный слой из безгалогенной полимерной композиции высокой прочности.

Основные технические характеристики

Область применения

• Электроустановки общественных, офисных и жилых зданий с повышенными требованиями к пожарной безопасности.
• Объекты с массовым пребыванием людей: торговые комплексы, образовательные и медицинские учреждения, концертные залы и спортивные сооружения.
• Помещения с высокой концентрацией микропроцессорной техники, центры обработки данных и системы управления технологическими процессами, где критически важно отсутствие коррозионно-активных газов при возгорании и защита от электромагнитных помех.
• Прокладка кабельных линий в помещениях, кабельных сооружениях и закрытых кабельных каналах.
